لوحة الدوائر المطبوعة المعدنية ذات نصف الفتحة: المزايا والتطبيقات والتحكم في العملية

لماذا يعتبر نصف الثقب المعدني ضروريًا؟

يُصنع نصف ثقب معدني بحفر ثقب عابر في لوحة الدوائر المطبوعة، ثم يُطلى بالنحاس ويُطلى بالكهرباء لتشكيل طبقة نحاسية موصلة. بعد ذلك، يُزال نصف الثقب ميكانيكيًا، ويُترك نصف الثقب الآخر لأداء وظيفة كهربائية. بخلاف الثقب العابر الكامل، يتكون نصف الثقب من جزء يقع على الحافة الخارجية للوحة، بينما يمتد النصف الآخر إلى الداخل. يُستخدم هذا التصميم عادةً في توصيلات وتجميع الدوائر المعيارية.

المزايا الرئيسية للوحة الدوائر المطبوعة نصف الثقب المعدنية

• توفير المساحة وتحسين التكامل : يتيح التوصيل المباشر بين اللوحات تصميمات تخطيطية أكثر إحكامًا دون الحاجة إلى موصلات إضافية. وهو مفيد بشكل خاص في تجميع الدوائر المعيارية، وخاصةً في المعدات الصناعية محدودة المساحة.

• قوة ميكانيكية محسنة : تكون توصيلات الدبوس أو الرأس التقليدية عرضة للتفكك بسبب الاهتزازات أو الضغط، في حين يتم لحام نصف الفتحة مباشرة على حافة لوحة الدوائر المطبوعة الرئيسية، مما يخلق رابطة ميكانيكية آمنة.

• ربط معياري فعال : تسمح الفتحات النصفية بتجميع وحدات الدوائر الوظيفية المختلفة على لوحة التحكم الرئيسية مثل "كتل البناء"، مما يسهل التفكيك والترقيات، بالإضافة إلى الصيانة.

• خفض التكلفة والعملية : يُبسط غياب الموصلات والدبابيس الإضافية عملية التجميع. في الإنتاج الضخم، يؤدي ذلك إلى معدلات إنتاج أعلى، وإصلاحات أقل، وبالتالي خفض التكاليف الإجمالية.

التطبيقات التفصيلية للوحة الدوائر المطبوعة المعدنية ذات نصف الفتحة

1. لوحات الدوائر المعيارية

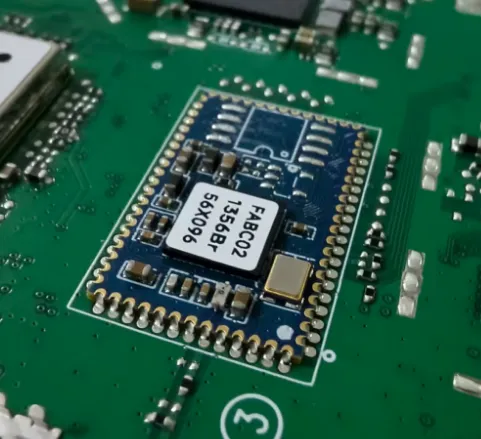

الاستخدام التقليدي لأنصاف الثقوب المعدنية هو في التجميع المعياري. على سبيل المثال، في أجهزة إنترنت الأشياء الصناعية (IIoT)، غالبًا ما تحتاج وحدات الاستشعار إلى اتصال آمن بلوحة التحكم الرئيسية. يسمح تصميم نصف الثقوب المعدنية بلحام هذه الوحدات الصغيرة مباشرةً على اللوحة الرئيسية، مما يوفر المساحة ويضمن نقلًا موثوقًا للإشارة والطاقة.

في أنظمة التحكم في السيارات، غالبًا ما يتم توصيل وحدات الاتصال داخل السيارة (مثل وحدات توسيع ناقل CAN) بوحدة التحكم الرئيسية باستخدام طريقة نصف الفتحة، مما يقلل من خطر ضعف الاتصال من الموصلات التقليدية.

المزايا : اتصال سلس، تصميم مضغوط، خفض التكلفة.

تطبيقات الصناعة : الأتمتة الصناعية، والإلكترونيات السيارات، وشبكات استشعار المدينة الذكية.

2. لوحات التوزيع

تُستخدم لوحات التوزيع لتوجيه دبابيس الشريحة المعقدة لتسهيل الاتصال والاستكشاف والتصحيح من قبل المطورين.

في تطوير وحدة RF، غالبًا ما يتم استخدام لوحات الدوائر المطبوعة ذات نصف الفتحة المعدنية  لتحويل واجهات الشريحة عالية الكثافة إلى رؤوس دبوس قياسية أو رؤوس أنثوية، مما يتيح للمهندسين إجراء الاختبارات أو التكامل بسهولة.

في البحث والتطوير للأنظمة المضمنة، تسمح لوحات التوزيع ذات نصف الفتحة لمهندسي التصميم ببناء بيئات التحقق بسرعة دون الحاجة إلى إعادة تصميم لوحات كبيرة بالكامل.

المزايا : تجميع أبسط، إمكانية إعادة الاستخدام.

تطبيقات الصناعة : تطوير النظام المضمن، وتطوير وحدة الاتصالات، ولوحات واجهة الاستشعار.

3. اتصالات الحافة

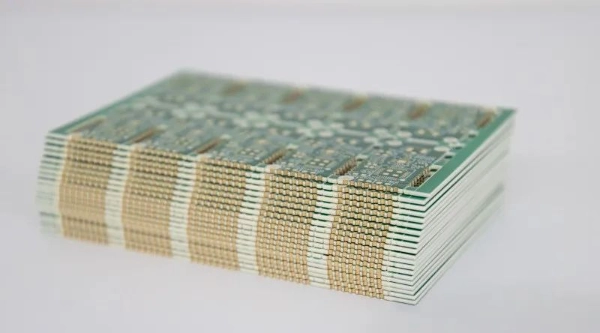

يمكن استخدام أنصاف الثقوب المعدنية كطريقة توصيل حافة موثوقة. في مجال النقل بالسكك الحديدية وإلكترونيات الطاقة، يجب أن تتحمل وحدات التحكم بيئات اهتزاز ودرجات حرارة عالية. بالمقارنة مع الموصلات التقليدية، توفر أنصاف الثقوب الملحومة مباشرةً باللوحة الرئيسية مقاومة ميكانيكية فائقة وثباتًا طويل الأمد.

في وحدات ADAS (أنظمة مساعدة السائق المتقدمة) للسيارات، تُستخدم أنصاف الفتحات كواجهات حافة لتحسين استخدام المساحة مع الحفاظ على سلامة الإشارة.

المزايا : اتصالات مستقرة، توفير المساحة.

تطبيقات الصناعة : إلكترونيات السيارات، التحكم في إشارات السكك الحديدية، معدات التحكم الصناعية.

4. تصميم مضغوط

من السمات المهمة الأخرى للفتحات المعدنية نصفية الثقوب تحسين استغلال المساحة. ففي إلكترونيات الفضاء، تُعد الموثوقية وكفاءة المساحة أمرًا بالغ الأهمية. باستخدام تقنية الفتحات النصفية، يُمكن تقليل عدد الموصلات، مما يُعزز مقاومة الاهتزاز، مع توفير الوزن والمساحة.

المزايا : إزالة الموصلات الزائدة، وتحسين الاكتناز.

تطبيقات الصناعة : الإلكترونيات الطبية، والفضاء الجوي، وأجهزة الاستشعار الصناعية.

لا تعد أنصاف الثقوب المعدنية مجرد هيكل عملية؛ بل تعمل بمثابة "جسر" يضمن اتصالات كهربائية وميكانيكية مستقرة وفعالة بين الوحدات.

التحديات في تصنيع لوحات الدوائر المطبوعة المعدنية نصف الثقب

إن تصنيع لوحات الدوائر المطبوعة المعدنية ذات نصف الفتحة  ليس بالأمر السهل، وتتضمن التحديات الشائعة ما يلي:

• نتوءات نحاسية : بعد قطع نصف الفتحة، قد تبقى نتوءات نحاسية صغيرة، مما يؤثر على جودة اللحام.

• بقايا على جدران الحفرة : قد تترك عملية الطحن أو الحفر شوائب أو نتوءات، مما يتسبب في ضعف اللحام.

• تقشير طبقة النحاس : قد تتعرض الألواح الرقيقة لقوى قطع تتسبب في تمزق طبقة الطلاء، مما يقلل من الموثوقية.

• طلاء كهربائي غير متساوي : قد يؤدي الموضع الفريد لنصف الفتحة إلى توزيع غير متساوٍ لمحلول الطلاء الكهربائي، مما يتسبب في سمك غير متناسق لطبقة النحاس.

إذا لم يتم التعامل مع هذه المشكلات بشكل صحيح، فقد تؤدي إلى سوء اللحام وفشل كهربائي.

مزايا مراقبة الجودة وعملية SprintPCB

تتمتع شركة SprintPCB بخبرة رائدة في الصناعة وعمليات منهجية في تصنيع نصف الثقوب المعدنية:

إرشادات صارمة للعملية وتحسين سوق دبي المالي

• توفير اقتراحات التصميم للتصنيع (DFM)، وتحسين حجم الفتحة، وتباعد الفتحة، وعرض حلقة اللحام، ومسافة أمان الحافة لمنع عيوب التصميم وتقليل مخاطر الإنتاج والتكاليف.

• يُنصح بالحفاظ على قطر ثقب نهائي لا يقل عن 0.4 مم (بحد أقصى 0.35 مم)، وتباعد الثقوب لا يقل عن 0.5 مم (مع تعويضه بـ 0.4 مم)، وعرض حلقة اللحام لا يقل عن 0.2 مم (بحد أقصى 0.15 مم). يجب أن تكون مسافة زوايا الحافة 1 مم أو أكثر لضمان قوة تثبيت طبقة النحاس ومقاومتها لأضرار المعالجة.

عملية التصنيع الدقيق

• يستخدم عمليات موحدة للحفر، وطلاء النحاس، وصنع الدوائر، والطلاء الكهربائي الجرافيكي، وطحن أنصاف الثقوب، والنقش، ومقاومة اللحام، والوسم، ومعالجة الأسطح. ويتم تنسيق هذه العمليات بدقة لتحقيق أقصى قدر من الكفاءة.

• تعتبر عملية طلاء النحاس الكيميائي متطورة للغاية، بما في ذلك إزالة النتوءات، والتورم، وإزالة المواد اللاصقة، والتحفيز، وطلاء النحاس، تليها إجراءات التنظيف والتجفيف الصارمة لضمان تثبيت طبقة النحاس بشكل موحد وثابت.

• يتحكم في درجة حرارة طلاء النحاس (حوالي 25-35 درجة مئوية)، ودرجة الحموضة (11-13)، والتركيز الكيميائي، والتوقيت لضمان جودة طلاء النحاس المستقرة والموثوقة.

• فحص الجودة متعدد المراحل: يستخدم المجهر المعدني لفحص جودة طلاء النحاس (≥8.5 درجة)، وقياس سمك الأشعة السينية، واختبار التصاق الشريط، وفحص جدار الثقب المجهري لضمان أن كل خطوة تلبي المعايير المطلوبة.

تُعدّ أنصاف الثقوب المعدنية تصميمًا عمليًا بالغ الأهمية يجمع بين استغلال المساحة ومزايا التوصيل الكهربائي في مجالات عالية الموثوقية، مثل التحكم الصناعي، والاتصالات، والقطاع الطبي، والسيارات، وإلكترونيات الطاقة. فوائدها الرئيسية واضحة: توفير المساحة، وتحسين كفاءة الوحدات، وضمان توصيلات قوية.

من خلال الاستفادة من دعم DFM المنهجي والعمليات الصارمة وفحص الجودة الشامل والخبرة الواسعة في الصناعة، يمكن لشركة SprintPCB مساعدة العملاء على تجنب المخاطر في مرحلة التصميم وضمان الجودة المستقرة في مرحلة التصنيع، وتوفير حلول PCB نصف الثقب المعدنية الموثوقة للصناعات المتطلبة.
