تُعدّ لوحة الدوائر المطبوعة (PCB) مكونًا أساسيًا في الأجهزة الإلكترونية. وبصفتها منصةً لتوصيل ودعم المكونات الإلكترونية، فإن جودة وأداء لوحات الدوائر المطبوعة يؤثران بشكل كبير على موثوقية الأجهزة ووظائفها. وباعتبارها إحدى الخطوات الرئيسية في تصنيع لوحات الدوائر المطبوعة، تلعب معالجة السطح دورًا حيويًا في ضمان جودتها وموثوقيتها. ستركز هذه المقالة على مناقشة سُمك معالجة سطح لوحة الدوائر المطبوعة وعلاقته بمعايير معهد الدوائر المطبوعة (IPC). يُشير سُمك معالجة السطح إلى سُمك طبقة المعالجة السطحية، وهو أمر بالغ الأهمية لأداء لوحات الدوائر المطبوعة وموثوقيتها وعمرها الافتراضي. يُعدّ ضمان استيفاء سُمك معالجة السطح لمتطلبات معايير IPC أمرًا أساسيًا لضمان جودة المنتج وثباته أثناء عملية التصنيع. في المقالة التالية، سنتناول بالتفصيل طرق معالجة السطح المختلفة ومتطلبات معايير IPC المتعلقة بسُمك معالجة سطح لوحة الدوائر المطبوعة. سنشرح مبادئ عمل كل طريقة ومزاياها وتطبيقاتها، بالإضافة إلى تقديم لمحة عامة مُفصّلة عن معايير IPC التي تُنظّم سُمك معالجة سطح لوحة الدوائر المطبوعة. بالإضافة إلى ذلك، سنقدم توصيات عملية لمساعدة الشركات المصنعة في تنفيذ ومراقبة سمك معالجة سطح PCB عمليًا، وضمان جودة المنتج والأداء.
المفهوم الأساسي لمعالجة سطح PCB.
معالجة سطح لوحة الدوائر المطبوعة (PCB) هي عملية وضع طبقة من مادة محددة على سطح لوحة الدوائر المطبوعة لتوفير الحماية، وتعزيز التوصيل، ومنع التآكل، وتحسين قابلية اللحام. في عملية تصنيع لوحة الدوائر المطبوعة، تشمل طرق المعالجة السطحية الشائعة الذهب المغمور، والفضة المغمورة، والقصدير المغمور، وENEPIG (الذهب المغمور بالنيكل والبلاديوم الخالي من الكهرباء).الذهب المغمور بالنيكل الخالي من الكهرباء (ENIG):
ENIG هي طريقة لترسيب طبقة من الذهب على سطح لوحة الدوائر المطبوعة (PCB) من خلال الطلاء الكهربائي. تستخدم هذه الطريقة عملية كهروكيميائية لإنشاء طبقة معدنية واقية على سطح لوحة الدوائر المطبوعة. تتميز ENIG بموصلية كهربائية ممتازة ومقاومة للتآكل، مما يجعلها الخيار الأمثل للتطبيقات عالية الأداء. كما تتميز ENIG بقابلية لحام ممتازة، لأن الذهب معدن قابل للحام بدرجة عالية.الفضة الخالية من الكهرباء (ES):
الفضة اللاكهربائية هي طريقة لترسيب طبقة معدنية فضية على سطح لوحة الدوائر المطبوعة (PCB) من خلال الطلاء اللاكهربائي. تُشكل هذه الطبقة طبقة رقيقة من الفضة على سطح لوحة الدوائر المطبوعة. تتميز بموصلية كهربائية وحرارية جيدة، وهي اقتصادية، مما يجعلها بديلاً مثاليًا في بعض التطبيقات. تُستخدم الفضة اللاكهربائية عادةً في الدوائر عالية التردد أو التطبيقات عالية الطاقة.تسوية اللحام بالهواء الساخن (HASL):
HASL، المعروفة أيضًا باسم تسوية اللحام بالهواء الساخن، هي طريقة شائعة الاستخدام لمعالجة الأسطح. تتضمن وضع طبقة من القصدير على سطح لوحة الدوائر المطبوعة (PCB) واستخدام الهواء الساخن لإذابتها وتوزيعها.ENEPIG (الذهب المغمور بالنيكل الخالي من الكهرباء والبلاديوم الخالي من الكهرباء):
ENEPIG (الذهب المغمور بالنيكل والبلاديوم الخالي من الكهرباء) هي طريقة معالجة أسطح عالية الأداء، حيث تُرسب طبقة رقيقة مركبة من النيكل والبلاديوم والذهب بالتتابع على سطح لوحة الدوائر المطبوعة. يغطي معيار IPC-4556 أيضًا متطلبات ENEPIG، بما في ذلك سُمك النيكل والبلاديوم والذهب، بالإضافة إلى خصائص مثل مقاومة الحرارة ومقاومة التآكل وقابلية اللحام. عمليًا، يتعين على المصنّعين اختيار طريقة المعالجة السطحية المناسبة بناءً على التطبيقات والمتطلبات الخاصة، والتحكم الدقيق في سُمك المعالجة السطحية لضمان أداء وموثوقية لوحات الدوائر المطبوعة. يتضمن ذلك استخدام معايير عملية مناسبة وإجراءات مراقبة الجودة، مثل دقة قياس المواد وطرق فحصها، لضمان الامتثال لمعايير IPC.أهمية سمك معالجة سطح لوحة الدوائر المطبوعة
يلعب سُمك سطح لوحة الدوائر المطبوعة (PCB) دورًا حاسمًا في موثوقية اللحام، والأداء الكهربائي، ومقاومة التآكل، وكفاءة عملية اللحام، والتوافق. يُعد سُمك سطح لوحة الدوائر المطبوعة أساسيًا لضمان موثوقية اللحام. توفر طبقات المعالجة السطحية، مثل الذهب المغمور، والفضة المغمورة، والقصدير المغمور، سطح لحام جيد، مما يُتيح تبليل اللحام جيدًا وتشكيل وصلات لحام موحدة. يضمن السُمك المناسب للمعالجة السطحية جودة وصلات اللحام، ويمنع عيوب اللحام، مثل تقشر اللحام وعدم اكتمال ملء وصلات اللحام، مما يُحسّن موثوقية لحام لوحة الدوائر المطبوعة. كما يُعد سُمك المعالجة السطحية للوحة الدوائر المطبوعة بالغ الأهمية للأداء الكهربائي. تتميز طرق المعالجة السطحية المختلفة بخصائص مقاومة وموصلية متفاوتة. من خلال التحكم في سُمك المعالجة السطحية، يُمكن ضمان أن تكون قيم المقاومة وخصائص الموصلية ضمن نطاق التصميم المطلوب، مما يُحافظ على الأداء الوظيفي والوظيفي الطبيعي للدائرة. تُوفر طبقة المعالجة السطحية للوحة الدوائر المطبوعة حاجزًا واقيًا، يمنع تفاعل آثار المعادن والوسادات مع الأكسجين والرطوبة والمواد الكيميائية والعناصر الأخرى في البيئة. يمكن للسمك المناسب لطبقة المعالجة السطحية أن يعزز مقاومة التآكل للوحة الدوائر المطبوعة (PCB) بفعالية ويطيل عمرها الافتراضي. كما تُحسّن هذه الطبقة أداء عملية لحام لوحات الدوائر المطبوعة. على سبيل المثال، توفر معالجة السطح بالذهب المغمور قابلية لحام ممتازة ومقاومة للأكسدة، مما يجعل عملية اللحام أكثر استقرارًا وقابلية للتحكم. كما يوفر السمك المناسب لطبقة المعالجة السطحية ظروف لحام ونوافذ معالجة مناسبة، مما يقلل من حدوث عيوب اللحام ويحسن كفاءة الإنتاج. قد تكون للمكونات والأجهزة الإلكترونية المختلفة متطلبات خاصة لسمك معالجة سطح لوحة الدوائر المطبوعة. إن اتباع معايير معهد الدوائر المطبوعة (IPC) ومواصفات الصناعة لضمان تلبية سمك معالجة سطح لوحة الدوائر المطبوعة لمتطلبات توافق المكونات والأجهزة يساهم في استقرار النظام وأدائه بشكل عام. من خلال تحقيق سمك مناسب لمعالجة السطح، يمكن تحسين جودة وموثوقية وأداء لوحات الدوائر المطبوعة، مع تقليل عيوب اللحام ومشاكل الجودة في الإنتاج. لذلك، يُعدّ التحكم الصارم والالتزام بمعايير معهد الدوائر المطبوعة (IPC) فيما يتعلق بمتطلبات سمك معالجة السطح أمرًا بالغ الأهمية في عمليات تصنيع وتصميم لوحات الدوائر المطبوعة.معايير IPC لسمك معالجة سطح PCB
معايير IPC (معهد الدوائر المطبوعة) هي سلسلة معايير شائعة الاستخدام في صناعة الإلكترونيات، تُنظّم جوانب مختلفة من عملية تصنيع لوحات الدوائر المطبوعة (PCB). سنقدم أدناه وصفًا مفصلاً للمتطلبات وطرق القياس المحددة في معيار IPC-4552A (الذهب المغمور)، ومعيار IPC-4553 (الفضة المغمورة)، ومعيار IPC-4554 (القصدير المغمور)، ومعيار IPC-4556 (الذهب المغمور بالنيكل الخالي من الكهرباء والبلاديوم الخالي من الكهرباء، أو ENEPIG).معيار IPC-4552A (الذهب الغمر):

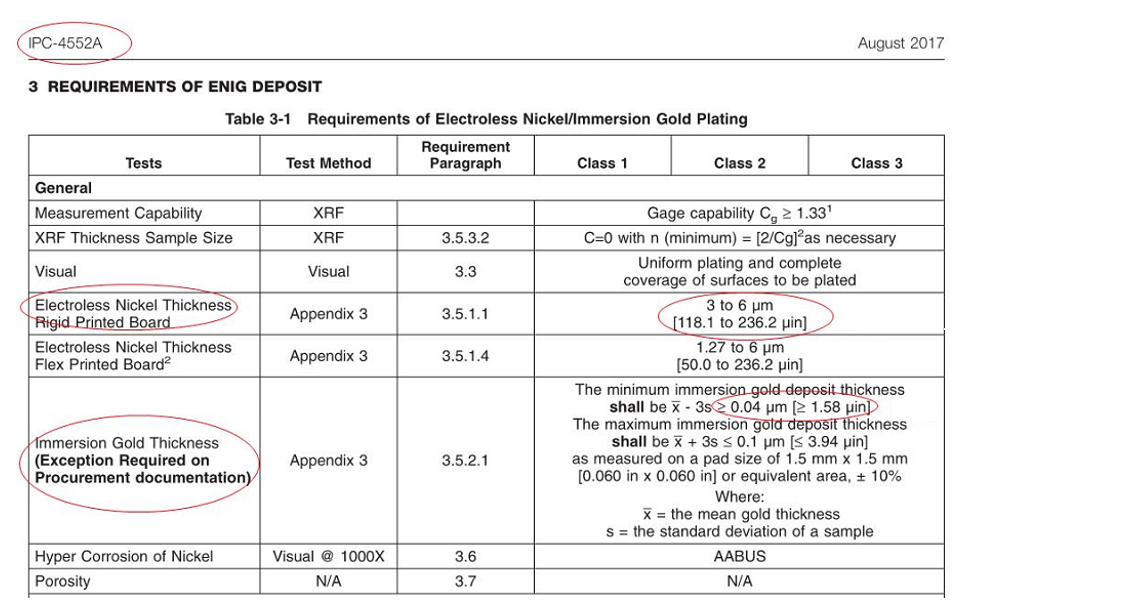

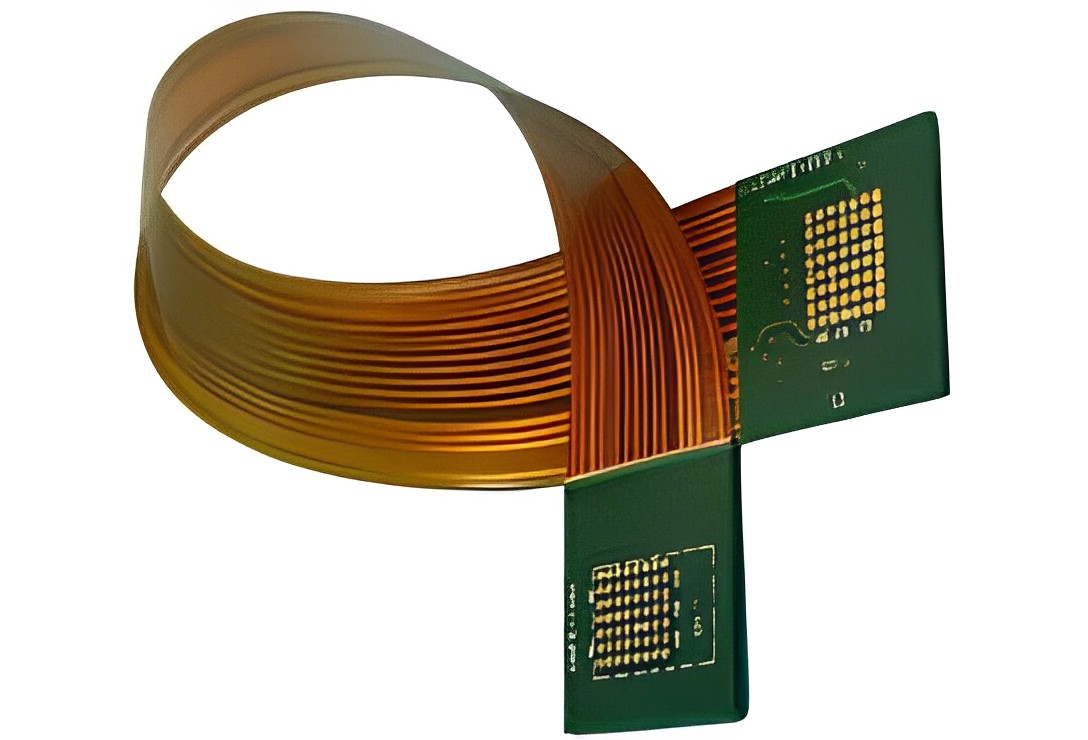

يحدد معيار IPC-4552A متطلبات ومواصفات معالجة سطح الذهب المغمور. ويشترط سمكًا أدنى يبلغ 1.58 وحدة لطبقة الذهب المغمور، مع أن الصناعة عادةً ما تتبع معيار سمك يبلغ 2 وحدة. كما يحدد المعيار أداء الطلاء، ومقاومته للحرارة، ومقاومته للتآكل، ومتطلبات أخرى لطبقة الذهب المغمور، بسمك نيكل يتراوح بين 3 و6 ميكرومتر. تشمل طرق القياس استخدام مطيافية فلورسنت الأشعة السينية (XRF) لقياس سمك المعدن، وفحص وقياس تجانس وتغطية الطلاء عن طريق نزع الطلاء من العينة وفحصها تحت المجهر.
معيار IPC-4553 (الفضة الغاطسة):

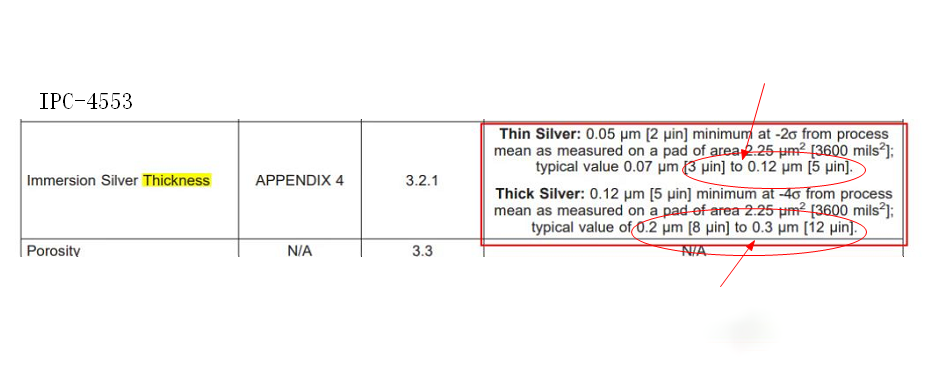

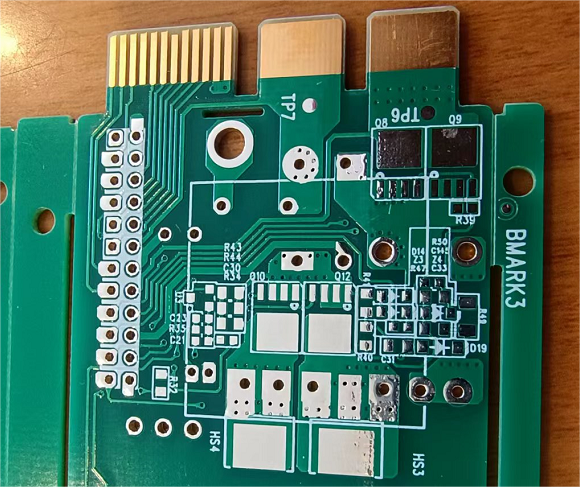

يُحدد معيار IPC-4553 متطلبات ومواصفات معالجة أسطح الفضة المغمورة. ويُصنف سمك طبقة الفضة المغمورة إلى فضة رقيقة وفضة سميكة. يجب أن يتراوح سمك الفضة الرقيقة بين 3 و5 وحدات، بينما يتراوح سمك الفضة السميكة بين 8 و12 وحدة، وهو ما يُستخدم عادةً في الصناعة.
معيار IPC-4554 (علبة الغمر):

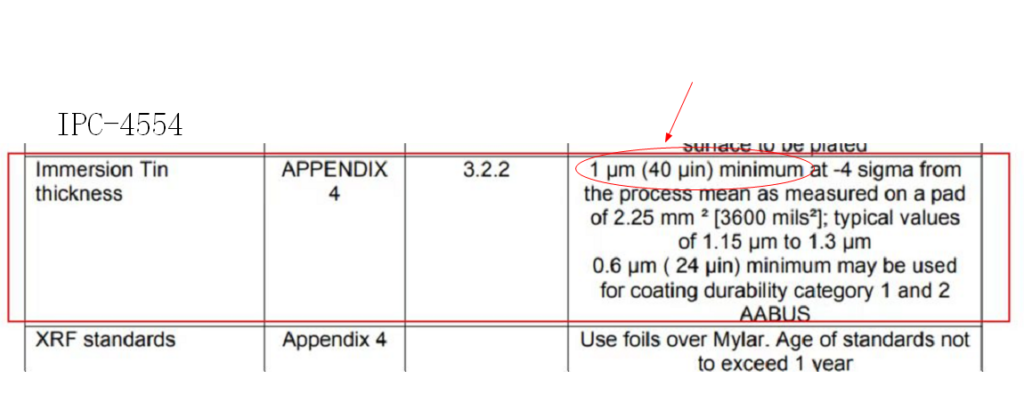

يحدد معيار IPC-4554 متطلبات ومواصفات معالجة أسطح القصدير المغمور. ويشترط أن يكون السُمك النموذجي لطبقة القصدير المغمور حوالي 1 ميكرومتر. كما يحدد متطلبات أداء الطلاء، ومقاومته للحرارة، ومقاومته للتآكل، وجوانب أخرى لطبقة القصدير المغمور. تشمل طرق القياس استخدام مطيافية الأشعة السينية الفلورية (XRF) لقياس سُمك المعدن، وفحص وقياس تجانس وتغطية الطلاء عن طريق نزع الطبقة من العينة وفحصها تحت المجهر. يُرجى العلم أنني قد ترجمت المعلومات المُقدمة بأفضل ما لديّ من خبرة، ولكن يُنصح دائمًا بالرجوع إلى معيار IPC-4554 الرسمي للحصول على معلومات دقيقة ومفصلة.
معيار IPC-4556 (ENEPIG):

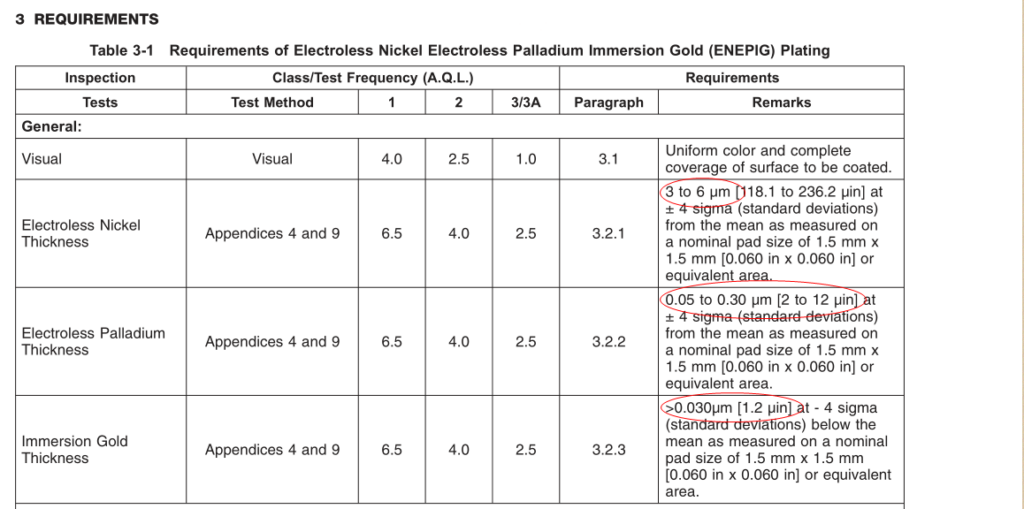

يُحدد معيار IPC-4556 متطلبات ومواصفات معالجة أسطح ENEPIG (النيكل الخالي من الكهرباء، البالاديوم الخالي من الكهرباء، الذهب المغمور). ويشترط المعيار أن يتراوح سمك طبقة النيكل في ENEPIG بين 3 و6 ميكرومتر، وأن يتراوح سمك طبقة البلاديوم بين 2 و12 وحدة، وأن يكون سمك طبقة الذهب مساويًا أو أكبر من 1.2 ميكرومتر. كما يُحدد المعيار متطلبات أداء الطلاء، ومقاومته للحرارة، ومقاومته للتآكل. وتشمل طرق القياس استخدام مطيافية الأشعة السينية الفلورية (XRF) لقياس سمك طبقات النيكل والبلاديوم والذهب، بالإضافة إلى إزالة الطلاء من العينة واستخدام المجهر لفحص وقياس تجانس الطلاء وتغطيته. وتهدف هذه المتطلبات وطرق القياس التي حددتها معايير IPC إلى ضمان جودة طبقات معالجة أسطح PCB، واتساقها، وموثوقيتها. من خلال الالتزام بهذه المعايير، يمكن للمصنعين ضمان أن سمك معالجة سطح PCB يتوافق مع معايير الصناعة ويلبي متطلبات الأداء والموثوقية لـ PCB.
كيفية تنفيذ ومراقبة سمك معالجة سطح لوحة الدوائر المطبوعة عمليًا
التحكم في العملية:
خلال عملية تصنيع لوحات الدوائر المطبوعة، من المهم الالتزام الصارم بمعايير العملية وسير العمل الصحيحين خلال مرحلة معالجة السطح. يشمل ذلك التحكم في تركيز المحاليل الكيميائية ودرجة حرارتها وقيمة الرقم الهيدروجيني لها ومدة معالجتها. للاطلاع على طرق معالجة السطح المختلفة، يُرجى مراجعة الإرشادات المقدمة من الموردين أو المعايير ذات الصلة لضمان اتباع معايير العملية وخطواتها الصحيحة لتحقيق سُمك معالجة السطح المطلوب.الكشف والقياس:
استخدم أدوات ومعدات قياس مناسبة للكشف عن سُمك سطح معالجة لوحة الدوائر المطبوعة وقياسه. تشمل طرق القياس الشائعة أجهزة قياس فلورية الأشعة السينية (XRF)، والمجاهر الإلكترونية الماسحة (SEM)، وكروماتوغرافيا الأيونات (ICP)، وغيرها. تأكد من دقة ومعايرة معدات القياس للحصول على نتائج قياس موثوقة ومتسقة.المتطلبات والمعايير الفنية:
يُرجى مراجعة معايير IPC أو معايير الصناعة ذات الصلة لفهم المتطلبات الفنية ومواصفات سُمك معالجة الأسطح. على سبيل المثال، يُستخدم معيار IPC-4552A للذهب المغمور، ومعيار IPC-4553 للفضة المغمورة، ومعيار IPC-4554 للقصدير المغمور، ومعيار IPC-4556 لـ ENEPIG. باتباع هذه المعايير واعتماد أساليب القياس والمتطلبات المُوصى بها، يُمكن ضمان استيفاء سُمك معالجة الأسطح للمتطلبات المحددة في هذه المعايير.التحكم في العمليات والتوثيق:
أثناء عملية التصنيع، يُطبّق نظام مراقبة العمليات والتوثيق لضمان اتساق سُمك المعالجة السطحية وإمكانية تتبعه. سجّل معاملات العملية ونتائج القياسات وبيانات التفتيش، وأنشئ مخططات مراقبة العمليات أو تحليل البيانات لمراقبة التغيرات في سُمك المعالجة السطحية والتحكم فيها. اتخذ الإجراءات التصحيحية فورًا عند الضرورة.التدريب وإدارة الجودة:
توفير التدريب والتوجيه اللازمين للمشغلين لضمان فهمهم لأساليب معالجة الأسطح، ومعايير العملية، ومتطلبات التحكم. تطبيق نظام فعال لإدارة الجودة، يشمل التدقيق الداخلي والتحسين المستمر، لضمان مطابقة سماكة معالجة الأسطح لمعايير الجودة، ولتصحيح أي مشاكل أو انحرافات محتملة.اختيار الموردين والتعاون معهم:
اختيار موردين موثوقين والشراكة معهم أمر بالغ الأهمية. ابحث عن موردين ذوي خبرة وكفاءة في تقديم خدمات معالجة الأسطح التي تلبي متطلباتك. تعاون بشكل وثيق مع مورديك لضمان فهمهم وتلبيتهم لمتطلبات سمك معالجة الأسطح لديك. إن إنشاء سلسلة توريد مستقرة أمر ضروري للحفاظ على جودة ثابتة. في هذه المقالة، ناقشنا العلاقة بين سمك معالجة سطح PCB ومعايير IPC. من خلال اكتساب فهم أعمق لطرق معالجة الأسطح الشائعة الاستخدام مثل الذهب المغمور والفضة المغمورة والقصدير المغمور و ENEPIG، أدركنا الأهمية الحاسمة لسمك معالجة السطح المناسب في ضمان جودة وأداء لوحات الدوائر المطبوعة. إن الالتزام بمعايير IPC هو مفتاح ضمان اتساق وتوافق سمك معالجة سطح PCB. في الختام، يعد فهم معايير IPC وتطبيق تدابير التحكم المناسبة أمرًا بالغ الأهمية لضمان تلبية سمك معالجة سطح PCB لمتطلبات معايير IPC. عندها فقط يمكننا الحصول على لوحات دوائر مطبوعة عالية الجودة وموثوقة تلبي متطلبات مجالات التطبيق المختلفة.
