بوابات مذهبة: إطلاق العنان لسحر أصابع PCB الذهبية في مشهد التكنولوجيا اليوم

2023-08-08مراسل: SprintPCB

في ظلّ الترابط الرقمي الشديد الذي يشهده عالمنا اليوم، يُعدّ التواصل الفعّال بين مختلف الأجهزة الإلكترونية أمرًا أساسيًا لضمان سلاسة العمليات. ويكمن في قلب هذا التقدم التكنولوجي عنصرٌ أساسي يُعرف باسم "الأصابع الذهبية". تلعب هذه الموصلات المطلية بالذهب دورًا محوريًا في تسهيل الاتصال بين لوحات الدوائر الإلكترونية المختلفة، مما يُمكّن من العمل المُعقّد لأنظمة الحاسوب وما وراءها. "الأصابع الذهبية" هي أعمدة مطلية بالذهب متخصصة تقع على طول حواف لوحات الدوائر المطبوعة (PCBs). تعمل هذه الموصلات كجسر بين لوحات الدوائر المطبوعة الثانوية واللوحة الأم الرئيسية للحاسوب أو الأجهزة الرقمية الأخرى. تنبع أهميتها من خصائص الذهب الفريدة، مثل موصليته الاستثنائية، مما يجعله مادة مثالية لضمان نقل إشارات موثوق.

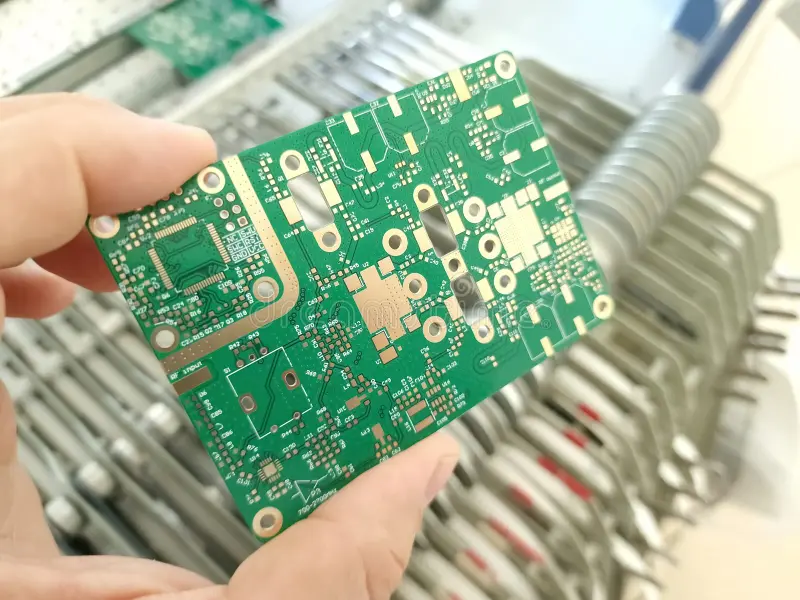

أصابع ذهبية للوحة الدوائر المطبوعة

نوعان رئيسيان من طلاء الذهب لأصابع PCB الذهبية

هناك نوعان رئيسيان من طلاء الذهب المستخدم في أصابع الذهب الخاصة بلوحات الدوائر المطبوعة:

الذهب المغمور بالنيكل الخالي من الكهرباء (ENIG):

تتميز طريقة طلاء الذهب هذه بفعاليتها من حيث التكلفة وسهولة اللحام. إلا أن تركيبها الرقيق والناعم (عادةً ما يتراوح سمكه بين 2 و5 ميكرون) يجعلها أقل ملاءمةً لإدخال لوحات الدوائر الإلكترونية وإزالتها بشكل متكرر.

الذهب الصلب المطلي بالكهرباء:

يوفر هذا النوع من الطلاء الذهبي القوة والمتانة بطبقة أكثر سماكة (عادةً ما تكون بسمك 30 ميكرون)، مما يجعله مثاليًا لتحمل التآكل والتلف المرتبط بالاستخدام المتكرر للوحة الدوائر المطبوعة.

دور الأصابع الذهبية

تُمكّن الأصابع الذهبية لوحات الدوائر الإلكترونية المختلفة من تبادل الإشارات، مما يضمن نقل أوامر المستخدمين أو الأنظمة الآلية بفعالية. على سبيل المثال، عند بدء أمر على جهاز محمول، تمر الإشارة عبر لوحات دوائر إلكترونية متعددة قبل أن تصل إلى وجهتها المقصودة. تتضمن هذه العملية المعقدة خطوات طلاء دقيقة لضمان نقل إشارة خالٍ من الأخطاء. وتتحقق إجراءات الفحص والاختبار الصارمة من المحاذاة والوظائف الصحيحة للأصابع الذهبية على كل لوحة دوائر إلكترونية. ويمتد دور الأصابع الذهبية إلى ما هو أبعد من الإلكترونيات الاستهلاكية ليشمل القطاعات الصناعية مثل التصنيع. تعتمد الآلات المحوسبة في المصانع على هذه الموصلات لتنظيم مجموعة واسعة من العمليات، مما يعزز الكفاءة والدقة. على سبيل المثال، في خطوط تجميع السيارات أو مصانع تغليف المواد الغذائية، تُمكّن لوحات الدوائر الإلكترونية المجهزة بالأصابع الذهبية من التنفيذ السلس للأوامر بواسطة الآلات التي يتحكم فيها الكمبيوتر.

يتم استخدام الأصابع الذهبية بطرق مختلفة

نقاط الربط:

تُسهّل الأصابع الذهبية التواصل بين لوحات الدوائر المطبوعة الثانوية واللوحة الأم الرئيسية عبر منافذ مثل PCI أو ISA أو AGP. تُمكّن هذه الموصلات من تدفق الإشارات بين الأجهزة الطرفية والبطاقات الداخلية والكمبيوتر نفسه.

المحولات الخاصة:

تتيح تقنية "الأصابع الذهبية" دمج مكونات مُحسّنة للأداء، مثل بطاقات الرسومات والصوت، في أجهزة الكمبيوتر الشخصية. هذه البطاقات، المتصلة بتقنية "الأصابع الذهبية"، تُحسّن وظائفها، ويمكن ترقيتها بمرور الوقت.

الاتصالات الخارجية:

تتصل الأجهزة الطرفية، مثل مكبرات الصوت والماسحات الضوئية والشاشات، باللوحة الأم عبر لوحة الدوائر المطبوعة (PCB)، مما يُمكّن الأجهزة الخارجية من التفاعل مع الحاسوب. بفضل تعدد استخداماتها ومتانتها، تتحمل هذه الموصلات الاستخدام المتكرر، مما يجعلها حجر الزاوية في الحوسبة الحديثة. يضمن موقعها الاستراتيجي ومبادئ تصميمها الموحدة الأداء السليم والتوافق. ويعود استخدام الذهب في طلاء هذه الموصلات إلى موصليته الكهربائية الفائقة ومقاومته للتآكل. وتُعزز قوة الذهب ومقاومته للتآكل من خلال خلطه مع معادن مثل النيكل أو الكوبالت.

معايير إنتاج IPC لـ PCB Gold Fingers

وضعت جمعية ربط صناعات الإلكترونيات (IPC) معايير إنتاج لوحات الدوائر المطبوعة (PCB) ذات الجودة العالية، مما يضمن جودة وأداءً ثابتين. ويضمن الالتزام بهذه المعايير، مثل سُمك الطلاء المحدد وبروتوكولات الاختبار، نقل إشارة موثوقًا وتوصيلات قوية. وضعت جمعية ربط صناعات الإلكترونيات (IPC) معايير إنتاج لوحات الدوائر المطبوعة ذات الجودة العالية عام 2002. وأُدخلت عليها تحسينات لاحقة عام 2012 مع طرح المعيار IPC-4556، تلتها تحديثات أخرى عام 2015 من خلال المعيارين IPC A-600 وIPC-6010. وقد حظيت هذه المعايير الأخيرة بقبول واسع في مجال إنتاج لوحات الدوائر المطبوعة. وتشمل معايير IPC الجوانب الرئيسية التالية:

التركيب الكيميائي:

لتعزيز السلامة البنيوية لجهات اتصال PCB، يجب أن يشتمل الطلاء الذهبي الأمثل على تركيبة من الكوبالت تتراوح من 5 إلى 10 بالمائة.

سماكة:

يجب أن يتراوح سُمك طلاء الذهب للأصابع الذهبية باستمرار بين 2 و50 ميكروبوصة. تشمل السُمكات القياسية، بناءً على الحجم، 0.031 بوصة، و0.062 بوصة، و0.093 بوصة، و0.125 بوصة. تُستخدم السُمكات الأقل عادةً في تطبيقات النماذج الأولية، بينما يُناسب الطلاء الأكثر سُمكًا حواف التوصيل المُستخدمة بكثرة.

الفحص البصري:

تخضع الأصابع الذهبية لتدقيق بصري دقيق باستخدام التكبير. يجب أن تتميز الحواف بسطح أملس ونظيف، خالٍ من الطلاء الزائد أو النيكل.

اختبار التصاق الشريط:

لتقييم قوة التصاق طلاء الذهب مع نقاط التلامس، توصي لجنة IPC بإجراء اختبار الشريط. يتضمن ذلك وضع شريط من الشريط على طول حواف نقاط التلامس، ثم إزالته وفحصه بحثًا عن أي آثار طلاء. يدل وجود طلاء الذهب على الشريط على ضعف الالتصاق بين الطلاء ونقاط التلامس. تُنظم معايير إضافية عديدة عملية طلاء الأصابع الذهبية للوحات الدوائر المطبوعة، مما يستلزم مراجعة شاملة لفهمها بدقة. مع استمرار التطورات التكنولوجية، تُطرح معايير اختبار جديدة بانتظام لتحسين العملية. من الحكمة مراجعة لجنة IPC دوريًا للاطلاع على التحديثات والتحسينات في هذه المعايير. في جوهرها، تُعدّ الأصابع الذهبية مكونات أساسية تُمكّن التكنولوجيا الحديثة من خلال تسهيل الاتصال السلس بين مختلف لوحات الدوائر. يمتد تأثيرها من أجهزة الكمبيوتر الشخصية إلى الأتمتة الصناعية، مما يُمكّن العمليات المتطورة التي تُعرّف عالمنا الرقمي.
