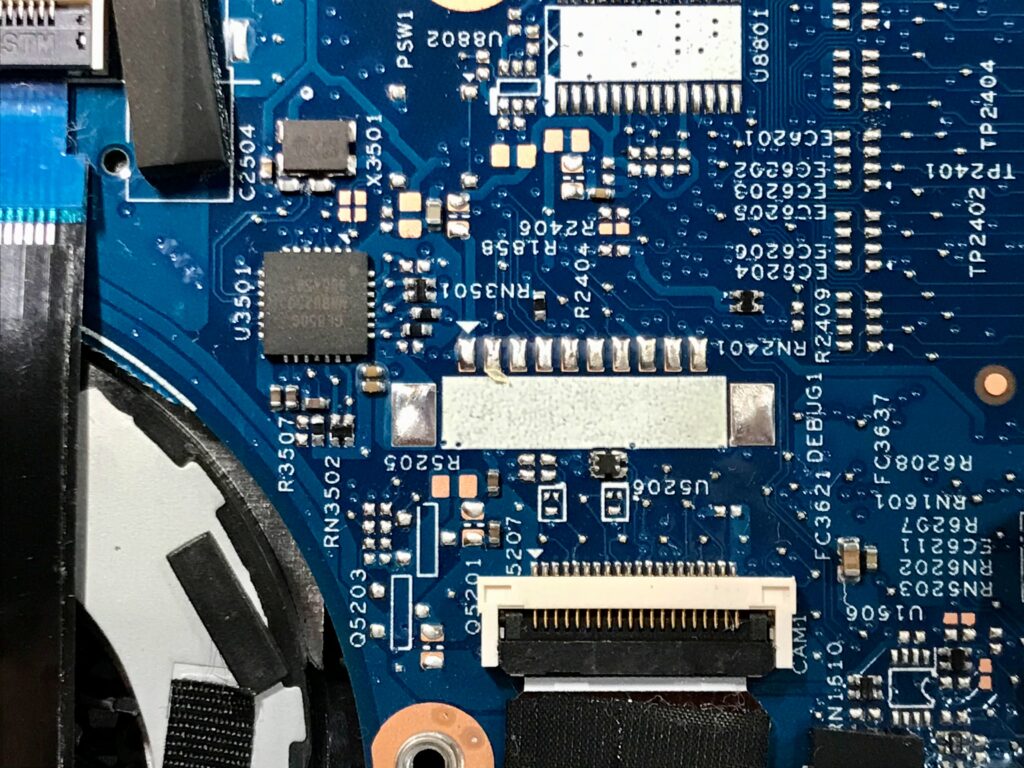

ضمان لوحة دوائر مطبوعة خالية من العيوب: كشف عملية طباعة الأحرف الحاسمة

إذن، هل تعلم كيف تتم عملية طباعة الأحرف عند تصنيع لوحات الدوائر المطبوعة؟

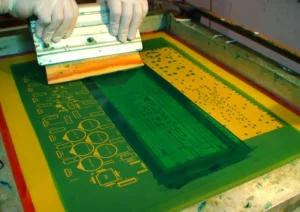

قبل بدء عملية طباعة الحروف، يجب إجراء تحضيرات كافية. يشمل ذلك فحصًا دقيقًا لمعدات ومواد الطباعة للتأكد من أنها في حالة جيدة وتلبي متطلبات الإنتاج. بالإضافة إلى ذلك، يجب تنظيف لوحة الدوائر المطبوعة (PCB) جيدًا لضمان دقة وجودة الطباعة. في عملية طباعة الحروف، تتمثل الخطوة الأولى في تحضير أنماط الدوائر والعلامات المراد طباعتها. عادةً ما تكون هذه الأنماط على شكل ملفات إلكترونية، وتتطلب معالجة رسومية وتعديلات باستخدام برامج احترافية لضمان تطابق حجمها وموضعها تمامًا مع سطح لوحة الدوائر المطبوعة. قبل إجراء طباعة الحروف، يلزم ضبط معدات الطباعة بدقة. يتضمن ذلك ضبط معلمات مثل سرعة الطباعة، والضغط، ودرجة حرارة آلة طباعة الشاشة لضمان ثبات ودقة عملية الطباعة. بمجرد اكتمال أعمال التحضير وتجهيز المعدات، تبدأ عملية طباعة الحروف رسميًا. في هذه الخطوة، تُستخدم آلة طباعة الشاشة الحريرية لطباعة أنماط الدوائر والملصقات المعالجة مسبقًا على سطح لوحة الدوائر المطبوعة. من الضروري الحفاظ على ضغط وسرعة ثابتين أثناء الطباعة لضمان وضوح ودقة الأنماط. بعد الانتهاء من طباعة الحروف، من الضروري فحص جودة الطباعة والتحقق منها. من خلال الفحص البصري وأدوات القياس، يمكننا ضمان دقة واتساق كل حرف ونمط، بالإضافة إلى الجودة العامة لسطح لوحة الدوائر المطبوعة. بعد انتهاء الطباعة، يخضع الحبر أو الصبغة للمعالجة والتصلب. يمكن تحقيق ذلك بطرق مثل المعالجة الحرارية أو الأشعة فوق البنفسجية لضمان ثبات ومتانة الأنماط المطبوعة على سطح لوحة الدوائر المطبوعة. وأخيرًا، تخضع لوحة الدوائر المطبوعة (PCB) بعد طباعة الحروف للفحص النهائي والتغليف. أثناء عملية التغليف، من المهم اتخاذ الاحتياطات اللازمة لمنع تلف طباعة الحروف وضمان سلامة المنتج وسلامته. على الرغم من أن خطوات وعمليات طباعة الحروف قد تبدو بسيطة، إلا أن كل تفصيل فيها بالغ الأهمية. من خلال التحضير الدقيق، ومراقبة الجودة الصارمة، والأساليب التكنولوجية المتقدمة، يمكننا ضمان دقة وموثوقية طباعة الحروف في إنتاج لوحات الدوائر المطبوعة. بعد ذلك، دعونا نواصل استكشاف المعدات والمواد المستخدمة في عملية طباعة الحروف، بالإضافة إلى كيفية تطبيق مراقبة جودة فعالة لضمان تحقيق هدف إنتاج لوحات دوائر مطبوعة خالية من العيوب.

المعدات والمواد المستخدمة في طباعة الأحرف

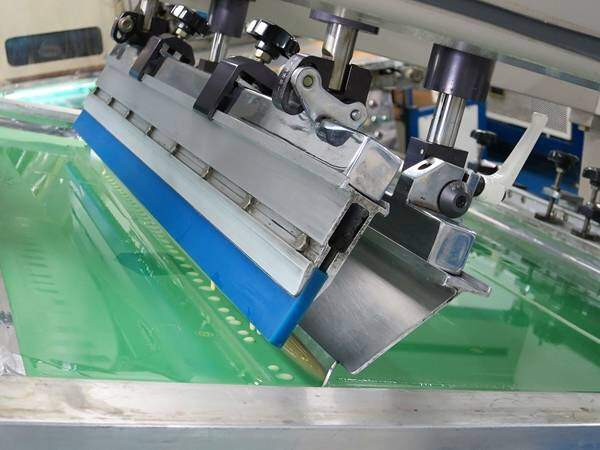

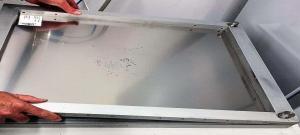

طباعة الحروف هي عملية وضع الحبر أو الصبغة على المواقع المطلوبة على سطح لوحة الدوائر المطبوعة (PCB) باستخدام آلة طباعة الشاشة. تُعد آلة طباعة الشاشة من أكثر الأجهزة شيوعًا في طباعة الحروف، وهي تتكون من شبكة معدنية (عادةً ما تكون مصنوعة من أسلاك الفولاذ المقاوم للصدأ) يُطلى عليها الحبر أو الصبغة. يعتمد مبدأ عمل آلة طباعة الشاشة على دفع الحبر أو الصبغة عبر ثقوب الشبكة، ثم الضغط على سطح لوحة الدوائر المطبوعة لنقل الحبر أو الصبغة إلى المواقع المطلوبة، مما يُنتج النمط المطلوب. في آلة طباعة الشاشة، هناك العديد من المعايير الرئيسية التي يجب ضبطها لضمان جودة الطباعة ودقتها. على سبيل المثال، يُحدد حجم الشبكة وشكلها دقة النمط المطبوع، كما تؤثر سرعة وضغط آلة الطباعة على نقل الحبر أو الصبغة. لذلك، يحتاج المُشغّلون إلى ضبط هذه المعايير بناءً على تصميم لوحة الدوائر المطبوعة ومتطلباتها الخاصة لتحقيق أفضل نتائج طباعة. تُعد المواد المستخدمة في طباعة الحروف عوامل أساسية لضمان جودة الطباعة. تشمل مواد الطباعة الشائعة الحبر والصبغة. عادةً ما يكون الحبر شبه صلب أو سائل، ويُستخدم لإنشاء الحروف والأنماط المطلوبة على سطح لوحة الدوائر المطبوعة. يمكن اختيار الحبر وفقًا لمتطلبات محددة، على سبيل المثال، يمكن اختيار الحبر القائم على المذيبات العضوية أو الحبر القائم على الماء بناءً على احتياجات التطبيق لتحديد مادة الطباعة المناسبة. الصبغة مادة مسحوقة ثابتة اللون، تُستخدم عادةً لطباعة الأنماط والعلامات الملونة. أثناء عملية طباعة الحروف، تُخلط الصبغات مع مخفف مناسب لتكوين حبر الطباعة، والذي يُطبّق بعد ذلك باستخدام آلة طباعة الشاشة. يُراعى عند اختيار الصبغات عوامل مثل ثبات اللون وحجم الجسيمات واللمعان لضمان وضوح ومتانة الأنماط المطبوعة. بالإضافة إلى الحبر والصبغة، تتوفر بعض مواد طباعة الحروف الخاصة، مثل الحبر الموصل والحبر المقاوم للحام، والتي تُستخدم لمتطلبات تصميم لوحات الدوائر المطبوعة المحددة. يمكن استخدام الحبر الموصل لطباعة الأنماط الموصلة، مثل وسادات اللحام ووصلات الأسلاك على لوحات الدوائر، بينما يمكن استخدام الحبر المقاوم للحام لحماية المناطق غير الملحومة من تلوث اللحام وقصر الدوائر. في عملية طباعة الأحرف، يُعد اختيار معدات ومواد الطباعة المناسبة خطوةً أساسيةً لضمان جودة الطباعة. يتعين على المُشغِّلين ضبط معايير معدات الطباعة بدقة، واختيار الأحبار والأصباغ والمواد الخاصة الأخرى المناسبة بناءً على تصميم لوحة الدوائر المطبوعة ومتطلباتها، لتحقيق طباعة أحرف عالية الجودة.

مراقبة جودة طباعة الأحرف

أهمية مراقبة جودة طباعة الحروف

• ضمان جودة المنتج

• تحسين كفاءة الإنتاج

• توفير التكاليف

• تعزيز ثقة العملاء

مشاكل جودة طباعة الأحرف الشائعة

• طمس الشخصية

• خطأ مطبعي

• طباعة غير متسقة

طرق وتقنيات مراقبة جودة الطباعة الحروفية

• التفتيش البصري:

• استخدام أدوات القياس:

• عملية التوحيد القياسي:

• مراقبة الجودة الآلية:

• التحسين المستمر:

التحديات والتحسينات في عملية طباعة الأحرف

تلعب عملية طباعة الحروف دورًا محوريًا في إنتاج لوحات الدوائر المطبوعة (PCB)، إلا أنها تواجه أيضًا العديد من التحديات. مع التطور المستمر للمنتجات الإلكترونية الحديثة، يتزايد تعقيد وكثافة تصميم مكونات لوحات الدوائر المطبوعة تدريجيًا، مما يُشكل تحديات أمام عملية طباعة الحروف. قد تُؤدي تصميمات لوحات الدوائر الأكثر تعقيدًا إلى أنماط طباعة أصغر وأكثر تعقيدًا، مما يؤثر على دقة الطباعة واتساقها. في الوقت نفسه، فيما يتعلق باختيار المواد، يتعين على المُصنّعين تحقيق توازن بين الجودة العالية والمتطلبات البيئية. قد تحتوي الأحبار التقليدية على مواد ضارة، بينما قد لا تُؤدي الأحبار الصديقة للبيئة الأداء المطلوب أثناء عملية الطباعة. للتكيف مع اتجاهات الأتمتة والذكاء الاصطناعي في صناعة الإلكترونيات، تتطلب عملية طباعة الحروف تطبيق أتمتة متقدمة وتقنيات ذكية لتعزيز كفاءة العمل واتساق الجودة. لمواجهة التحديات التي تواجهها عملية طباعة الحروف، يُمكننا تطبيق سلسلة من أساليب التحسين. لمواجهة التحديات التي تُمثلها تخطيطات المكونات المعقدة وعالية الكثافة، يُمكننا الاستثمار في آلات طباعة الشاشة عالية الدقة وبرامج معالجة الرسومات المتقدمة لتعزيز دقة الطباعة. بالإضافة إلى ذلك، يُمكن لضبط معلمات الطباعة وتحسين أنماط الطباعة تلبية متطلبات لوحات الدوائر المعقدة. فيما يتعلق باختيار المواد، يجب اختيار أحبار وأصباغ عالية الجودة تتوافق مع المعايير البيئية لضمان جودة الطباعة ومراعاة البيئة. ومن الضروري أيضًا متابعة تطوير مواد جديدة صديقة للبيئة عن كثب وإدخال بدائل متطورة. علاوة على ذلك، فإن إدخال معدات طباعة الأحرف الآلية والعمليات بمساعدة الروبوتات يمكن أن يقلل من الأخطاء البشرية والاختلافات، مما يحسن كفاءة الإنتاج وثبات الجودة. وفي الوقت نفسه، يمكن للمراقبة الفورية وفحص الجودة باستخدام تقنية الرؤية الآلية اكتشاف المشكلات بسرعة وإجراء التعديلات التلقائية. يُعدّ ضبط الجودة الفعال والتدريب الفني أمرًا بالغ الأهمية لنجاح عملية طباعة الأحرف. ويضمن إنشاء نظام قوي لمراقبة الجودة، بما في ذلك المراقبة الفورية وتسجيل معلمات الطباعة ومؤشرات الجودة، دقة واستقرار عملية الطباعة. بالإضافة إلى ذلك، يُمكّن توفير تدريب فني شامل المشغلين من إتقان تقنيات الطباعة الصحيحة والأساسيات التشغيلية، وبالتالي تجنب الأخطاء التشغيلية ومشاكل الجودة. ويمكن لمراجعات الجودة والتقييمات الفنية المنتظمة تحديد المشكلات وتسهيل التحسين المستمر للعملية، مما يضمن التحسين المستمر لعملية طباعة الأحرف. ومن خلال هذه السلسلة من أساليب وإجراءات التحسين، يمكننا مواجهة تحديات عملية طباعة الأحرف بفعالية.تحسين جودة الطباعة وكفاءة الإنتاج، ودفع عجلة التطوير والتقدم المستمر في صناعة الإلكترونيات. من خلال دراسة متعمقة لعملية طباعة الحروف، توصلنا إلى فهم عميق لأهميتها وتأثيرها في إنتاج لوحات الدوائر المطبوعة. تؤثر دقة وجودة طباعة الحروف بشكل مباشر على أداء وموثوقية لوحات الدوائر المطبوعة، مما يجعلها خطوة بالغة الأهمية لا يمكن إغفالها. في صناعة الإلكترونيات المتغيرة باستمرار، يُعد التحسين والتطوير المستمر لعملية طباعة الحروف أمرًا أساسيًا لضمان لوحات دوائر مطبوعة خالية من العيوب. فقط من خلال مراقبة الجودة السليمة والابتكار التكنولوجي يمكننا صنع منتجات إلكترونية أكثر كفاءة وموثوقية في المستقبل. في إنتاج لوحات الدوائر المطبوعة، تُعد عملية طباعة الحروف بلا شك حلقة وصل أساسية، حيث تُحوّل التصاميم الإلكترونية إلى منتجات ملموسة. لذلك، بالنسبة لأي مُصنّع إلكترونيات ومتخصص تقني، فإن الفهم الشامل لعملية طباعة الحروف لا يُعزز كفاءة الإنتاج فحسب، بل يُعزز أيضًا القدرة التنافسية للمنتج. دعونا نتكاتف ونواصل التركيز على عملية طباعة الحروف وتحسينها معًا، لنُنشئ عالمًا إلكترونيًا أفضل وخاليًا من العيوب. سواء كنت متعلمًا أو محترفًا، نأمل أن تُزودك هذه المقالة بمعرفة ورؤى قيّمة.
