مُصنِّع PCBA: دليل شامل للجودة والعملية واختيار الشريك من SprintPCB

مقدمة

في عالمنا اليوم الذي تحكمه الإلكترونيات، يُعدّ دور مُصنّع لوحات الدوائر المطبوعة (PCBA) محوريًا. من أجهزة المنازل الذكية إلى المعدات الطبية المُنقذة للحياة، يعتمد كل ابتكار على تجميع دقيق وموثوق للمكونات على لوحات الدوائر المطبوعة. في SprintPCB، تجمع خدماتنا في تصنيع لوحات الدوائر المطبوعة بين أحدث الأتمتة، وسير العمل الحاصل على شهادة ISO، والدعم الشامل، لنُقدّم لوحات تُشغّل الصناعات عالميًا. يستكشف هذا الدليل كيفية اختيار شريك تصنيع لوحات الدوائر المطبوعة المناسب وتحسين الإنتاج.

ما هو مُصنِّع لوحات الدوائر المطبوعة (PCBA)؟ ما وراء لحام المكونات

يتخصص مصنع PCBA في تحويل لوحات الدوائر المطبوعة العارية إلى مجموعات إلكترونية وظيفية من خلال:

• العمليات الرئيسية: SMT (تكنولوجيا التركيب السطحي)، التجميع عبر الفتحة، الطلاء المطابق، الاختبار.
• طيف القدرات: من النماذج الأولية (1-100 وحدة) إلى الإنتاج بكميات كبيرة (50000+ وحدة / شهر).
• تطبيقات الصناعة:
  • الأجهزة الإلكترونية الاستهلاكية: الأجهزة القابلة للارتداء، ومكبرات الصوت الذكية.
  • السيارات: وحدات التحكم ADAS، وإدارة بطارية السيارة الكهربائية.
  • إنترنت الأشياء الصناعي: عقد الاستشعار، ووحدات التحكم الروبوتية.

لماذا الخبرة مهمة:

• يضمن مصنع PCBA الماهر معدلات عيوب أقل من 1% من خلال AOI (التفتيش البصري الآلي) المتقدم.
• التوافق مع المعايير مثل IPC-A-610 (الفئة 3 للصناعات الفضائية/الطبية).

5 أسباب للشراكة مع شركة تصنيع PCBA معتمدة

• الحلول الشاملة: من تصنيع PCB إلى التجميع النهائي للصندوق.
• المعدات المتطورة: خطوط SMT عالية السرعة (50000 CPH) و 3D SPI (فحص معجون اللحام).
• إدارة سلسلة التوريد: مصادر المكونات مع تتبع المخزون في الوقت الفعلي.
• صرامة الاختبار: الاختبار داخل الدائرة (ICT)، والاختبار الوظيفي (FCT)، واختبار الاحتراق.
• الامتثال التنظيمي: RoHS، وREACH، وISO 13485 (الأجهزة الطبية).

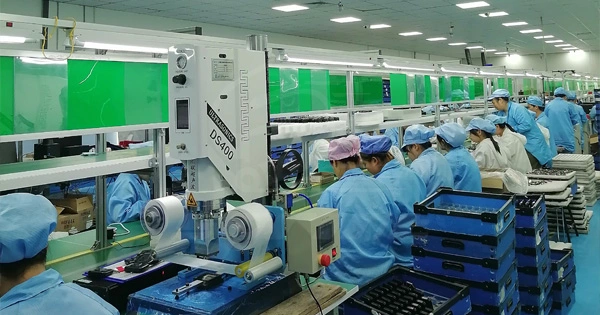

داخل عملية تصنيع PCBA الخاصة بشركة SprintPCB

الخطوة 1: مراجعة التصميم وتحليل DFM

• التحقق من صحة قائمة المواد (BOM) للمكونات القديمة أو المقلدة.
• تحسين وضع المكونات للتجميع الآلي.

الخطوة 2: تطبيق معجون اللحام

• طباعة الاستنسل بدقة 25 ميكرومتر لمكونات 01005 (0.4 مم).
• تتحقق أنظمة SPI من حجم المعجون (±10% التسامح).

الخطوة 3: وضع المكونات

• تضع آلات SMT عالية السرعة المقاومات 0402 وحزم QFN وBGAs.
• تضمن أنظمة الرؤية دقة وضع تبلغ ±0.025 مم.

الخطوة 4: لحام إعادة التدفق

• أفران إعادة التدفق ذات 10 مناطق مع جو من النيتروجين لمنع الأكسدة.
• ملفات تعريف حرارية مصممة خصيصًا للسبائك الخالية من الرصاص (SAC305) أو السبائك منخفضة الحرارة.

الخطوة 5: التجميع عبر الفتحة

• لحام انتقائي للوحات SMT/THT المختلطة.
• لحام يدوي للموصلات الحساسة أو المكونات القديمة.

الخطوة 6: الطلاء المطابق والاختبار

• طلاءات الأكريليك أو السيليكون أو اليوريثين لمقاومة الرطوبة والمواد الكيميائية.
• اختبار وظيفي بنسبة 100% في ظل ظروف التشغيل المحاكاة.

كيفية اختيار الشركة المصنعة لـ PCBA: 6 معايير أساسية

• القدرة التقنية:
  • هل يمكنهم التعامل مع لوحات BGA ذات الملعب 0.3 مم أو لوحات HDI ذات 20 طبقة؟
• الشهادات:
  • ISO 9001، IATF 16949 (السيارات)، AS9100 (الفضاء الجوي).
• وقت التنفيذ:
  • مهلة إنتاج النموذج الأولي: 3-5 أيام مقابل 10 أيام أو أكثر للمنافسين.
• قابلية التوسع:
  • انتقال سلس من 10 إلى 10000 وحدة دون فقدان الجودة.
• مصادر المكونات:
  • الشراكات مع الموزعين المعتمدين (على سبيل المثال، Arrow، Avnet).
• الشفافية:
  • تتبع الإنتاج المباشر وتقارير الاختبار التفصيلية.

عوامل التكلفة في تصنيع لوحات الدوائر المطبوعة: كيف تُحسّن SprintPCB عائد الاستثمار

حلول PCBA الخاصة بالصناعة: تلبية المتطلبات الفريدة

الأجهزة الطبية:

• تجميع الغرف النظيفة (الفئة 8) والطلاءات المتوافقة حيوياً.
• إمكانية التتبع وفقًا لـ FDA 21 CFR الجزء 11.

السيارات:

• مكونات مؤهلة وفقًا لمعيار AEC-Q200 وفحص الأشعة السينية ثلاثية الأبعاد.
• عمليات معتمدة وفقًا لمعيار IATF 16949.

الفضاء والطيران:

• مجموعة درجات حرارة ممتدة (-55 درجة مئوية إلى 150 درجة مئوية).
• طلاء مطابق وفقًا للمعيار MIL-I-46058C.

مستقبل تصنيع لوحات الدوائر المطبوعة: اتجاهات عام 2024

• اكتشاف العيوب بواسطة الذكاء الاصطناعي: يقلل التعلم الآلي من الإيجابيات الخاطئة في AOI بنسبة 40%.
• التوائم الرقمية: محاكاة عمليات التجميع لمنع الأخطاء قبل الإنتاج.
• الممارسات المستدامة:
  • سبائك اللحام القابلة لإعادة التدوير ولوحات الدوائر المطبوعة الخالية من الهالوجين.
  • مصانع خالية من الكربون تعمل بالطاقة المتجددة.
• التصغير:
  • مكونات 0201 و BGAs ذات درجة الدقة الفائقة (0.2 مم).

لماذا تتميز شركة SprintPCB بكونها الشركة المصنعة للوحات PCBA الخاصة بك

• السرعة: إنجاز النموذج الأولي خلال 48 ساعة مع دعم هندسي على مدار الساعة طوال أيام الأسبوع.
• الجودة: <500 DPPM (عيوب لكل مليون) في جميع الطلبات.
• الوصول العالمي: مستودعات في الولايات المتحدة والاتحاد الأوروبي وآسيا للتسليم في الوقت المناسب.
• التخصيص: دعم التجميعات الصلبة المرنة، وPCBA LED، واختبار RF.

خاتمة

اختيار مُصنِّع لوحات الدوائر المطبوعة (PCBA) المناسب قد يُحدِّد نجاح منتجك أو فشله. مع SprintPCB، ستحصل على شريك ملتزم بالدقة والابتكار والشفافية، سواءً كنت تُطلق أول نموذج أولي لشركة ناشئة أو تُوسِّع سلسلة توريد إحدى شركات Fortune 500.

هل أنت مستعد لتبسيط إنتاج PCBA الخاص بك؟ اطلب عرض أسعار مجاني اليوم وانضم إلى أكثر من 5000 علامة تجارية تثق بـ SprintPCB!
