داخل مصنع PCB الحديث: كيف توفر SprintPCB الدقة والسرعة والجودة

مقدمة

في قلب صناعة الإلكترونيات، يقع مصنع لوحات الدوائر المطبوعة (PCB Factory)، وهو مركزٌ يجمع بين الابتكار والهندسة الدقيقة لإنشاء أساس أجهزة اليوم. في SprintPCB، يجمع مصنعنا للوحات الدوائر المطبوعة بين أحدث تقنيات الأتمتة، والعمليات الحاصلة على شهادات ISO، ونهجٍ يركز على العملاء، لإنتاج لوحات دوائر موثوقة في قطاعاتٍ متنوعة، من الفضاء إلى التكنولوجيا الطبية. يأخذك هذا الدليل في جولةٍ خلف كواليس مصنع لوحات الدوائر المطبوعة، كاشفًا كيف توازن SprintPCB بين الحجم والدقة والاستدامة لدعم مشاريعك.

ما هو مصنع لوحات الدوائر المطبوعة؟ محرك الابتكار الإلكتروني

مصنع PCB هو منشأة متخصصة مصممة لإنتاج لوحات الدوائر المطبوعة من البداية إلى النهاية، والتي تشمل:

• العمليات الأساسية: التحقق من صحة التصميم، وتوفير المواد، والتصنيع، والتجميع، والاختبار.
• المعدات الرئيسية: أنظمة التفتيش البصري الآلي (AOI)، وآلات الحفر بالليزر، وأفران إعادة التدفق.
• الحجم: من النماذج الأولية ذات المزيج العالي والحجم المنخفض (HMLV) إلى الإنتاج الضخم (10000+ لوحة / يوم).

أبرز ما يميز منشأة SprintPCB:

• مصنع بمساحة 15000 قدم مربع مع غرف نظيفة من الفئة 1000.
• خطوط مخصصة للوحات الدوائر المطبوعة الصلبة والمرنة وHDI.
• سير عمل متكامل مع نظام تخطيط موارد المؤسسات (ERP) لتتبع الطلبات في الوقت الفعلي.

7 أسباب لاختيار مصنع معتمد للوحات الدوائر المطبوعة مثل SprintPCB

• الأتمتة المتقدمة: تحقق أنظمة الالتقاط والوضع الروبوتية دقة وضع تصل إلى 99.98%.
• الخبرة في المواد: الشراكات مع DuPont وIsola وRogers للصفائح عالية التردد.
• سرعة الإنجاز: إنشاء النموذج الأولي خلال 24 ساعة وإنتاج الحجم خلال 5 أيام.
• ضمان الجودة: معايير IPC-A-600 الفئة 3 للوحات المهمة.
• الكفاءة من حيث التكلفة: يؤدي الحصول على المواد بكميات كبيرة إلى خفض الأسعار بنسبة تتراوح بين 15% إلى 25%.
• الامتثال البيئي: ROHS، وREACH، والإنتاج الخالي من الهالوجين.
• الخدمات اللوجستية العالمية: الشحن من الباب إلى الباب مع دعم التخليص الجمركي.

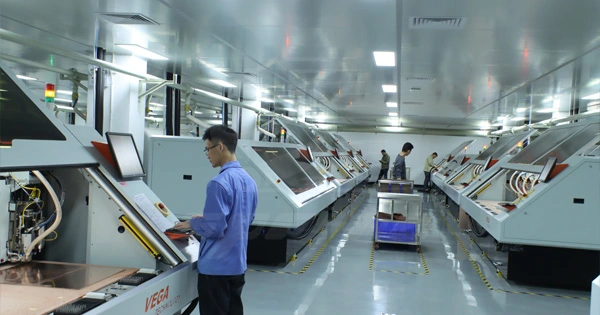

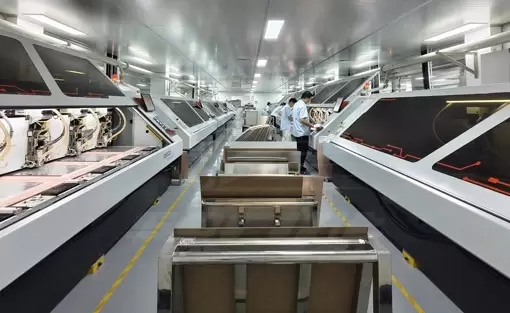

يوم في حياة مصنع PCB التابع لشركة SprintPCB

الخطوة 1: التحقق من صحة التصميم

• يقوم المهندسون بمراجعة ملفات Gerber للتأكد من توافقها مع متطلبات DFM (التصميم للتصنيع).
• محاكاة سلامة الإشارة باستخدام ANSYS HFSS.

الخطوة 2: إعداد اللوحة

• قطع ركائز FR-4 أو الألومنيوم أو البولي إيميد إلى ألواح قياسية.
• التصوير المباشر بالليزر (LDI) لنمذجة الطبقة الداخلية.

الخطوة 3: النقش وربط الطبقات

• الحفر البلازمي لإزالة النحاس الزائد (التسامح ±2 ميكرومتر).
• الترقق الهيدروليكي عند 350 رطل لكل بوصة مربعة للألواح متعددة الطبقات.

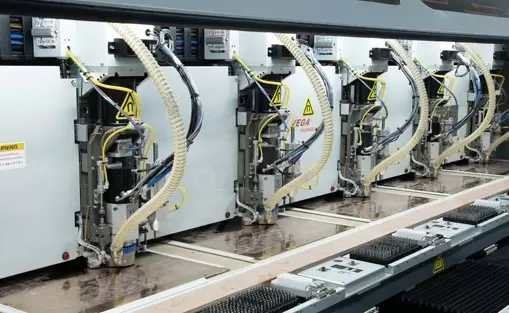

الخطوة 4: الحفر والطلاء

• الحفر بالليزر (فتحات ميكروية 50 ميكرومتر) والحفر الميكانيكي (فتحات 0.15 مم).
• ترسيب النحاس الخالي من الكهرباء للتوصيل عبر الثقب.

الخطوة 5: قناع اللحام والطباعة الحريرية

• تطبيق قناع اللحام LPI (السائل القابل للتصوير الفوتوغرافي) من خلال طلاء الستارة.
• طباعة حريرية معالجة بالأشعة فوق البنفسجية لملصقات المكونات.

الخطوة 6: التجميع والاختبار

• تضع خطوط SMT (تقنية التركيب السطحي) 25000 مكونًا في الساعة.
• فحص الأشعة السينية لعمليات لحام BGA واختبار المسبار الطائر الكهربائي.

كيف يتعامل مصنع لوحات الدوائر المطبوعة التابع لشركة SprintPCB مع التحديات الخاصة بالصناعة

مراقبة الجودة في مصنع PCB: ما وراء معايير ISO

تطبق SprintPCB بروتوكول مراقبة الجودة المكون من 5 مراحل:

1. فحص المواد الواردة: اختبار XRF لمعرفة نقاء النحاس وسمك الصفائح.
2. التفتيش أثناء العملية: يتحقق AOI من عرض التتبع/التباعد (الحد الأدنى 3/3 مل).
3. الاختبارات الكهربائية: فحص الاستمرارية ومقاومة العزل بنسبة 100٪.
4. فحص الإجهاد البيئي (ESS):
   • الدورة الحرارية (-55 درجة مئوية إلى 125 درجة مئوية، 100 دورة).
   • اختبار الرطوبة النسبية 85 درجة مئوية/85% لمدة 168 ساعة.
5. التدقيق النهائي: يقوم الفريق متعدد الوظائف بمراجعة الوثائق (تقارير IPC-6012).

اقتصاديات عمليات مصانع لوحات الدوائر المطبوعة: التكلفة مقابل القيمة

تكاليف العمالة: تعمل الأتمتة على تقليل العمالة اليدوية بنسبة 60% مقارنة بالمصانع التقليدية.

نفايات المواد: يقلل برنامج تحسين اللوحة من النفايات (<5%).

استهلاك الطاقة: تعمل المرافق التي تعمل بالطاقة الشمسية على خفض انبعاثات ثاني أكسيد الكربون بنسبة 30%.

دراسة حالة العائد على الاستثمار: نجح أحد العملاء في تقليل عيوب التجميع بنسبة 40% بعد التحول إلى مصنع SprintPCB.

خاتمة

اختيار مصنع لوحات الدوائر المطبوعة المناسب لا يقتصر على التكلفة فحسب، بل يشمل أيضًا التعاون مع فريق يفهم احتياجاتك التقنية واللوجستية والتنظيمية. مع SprintPCB، يمكنك الوصول إلى إنتاج قابل للتوسع، وجودة ثابتة، وخارطة طريق لابتكارات الغد.

هل أنت مستعد لتجربة تصنيع لوحات الدوائر المطبوعة (PCB) على مستوى عالمي؟ تواصل مع SprintPCB اليوم لجولة مجانية في المصنع أو للحصول على عرض سعر فوري!
