إتقان فن تصميم وتصنيع لوحات الدوائر المطبوعة: نصائح وتقنيات للنجاح

2023-06-20مراسل: SprintPCB

تُعدّ لوحات الدوائر المطبوعة (PCB) مكونًا أساسيًا لا غنى عنه في الأجهزة الإلكترونية الحديثة. سواءً كان جهازًا إلكترونيًا صغيرًا أو معدّات صناعية كبيرة، فإنّ لوحات الدوائر المطبوعة عالية الجودة والموثوقة ضرورية لضمان أداء الجهاز وموثوقيته. ستُقدّم هذه المقالة بعض النصائح والتقنيات الناجحة لعشّاق صناعة لوحات الدوائر المطبوعة، لمساعدتهم على إتقان فنّ تصميم وتصنيع لوحات الدوائر المطبوعة.

الخطوة 1: فهم مبادئ تصميم لوحة الدوائر المطبوعة

قبل البدء بتصميم لوحة الدوائر المطبوعة، من الضروري فهم المبادئ الأساسية لها. إن إتقان أساسيات المبادئ الكهربائية ونقل الإشارات والتحكم في الضوضاء والتوافق الكهرومغناطيسي يمكن أن يساعد المصممين على تجنب المشكلات المحتملة وتحسين جودة التصميم. عندما يتعلق الأمر بأساسيات المبادئ الكهربائية ونقل الإشارات والتحكم في الضوضاء والتوافق الكهرومغناطيسي، فإليك بعض المفاهيم والمبادئ المهمة. المبادئ الكهربائية: الجهد: يمثل فرق الجهد ويعمل كقوة دافعة لتدفق الشحنة في الدائرة. التيار: يشير إلى السرعة التي تمر بها الشحنة عبر موصل، ويمثل تدفق الشحنة في الدائرة. المقاومة: تحدد درجة إعاقة تدفق التيار، ويقاس بالأوم. السعة: القدرة على تخزين الشحنات، مما يؤدي إلى فصل الشحنات بين موصلين. المحاثة: استجابة الموصل للتغيرات في التيار، مما يولد مجالًا مغناطيسيًا. نقل الإشارة: خط النقل: سلك أو كابل يستخدم لنقل الإشارات داخل الدائرة. عرض النطاق الترددي: نطاق التردد الذي يمكن أن ينقله خط نقل الإشارة. إشارة الساعة: إشارة تُستخدم لمزامنة وتوقيت المكونات المختلفة في الأجهزة الإلكترونية. الاتصال التسلسلي: طريقة اتصال تنقل البيانات بت بت. الاتصال المتوازي: طريقة اتصال تنقل بتات متعددة في وقت واحد. التحكم في الضوضاء: تداخل الإشارة: التداخل الكهرومغناطيسي من الأجهزة أو الدوائر الإلكترونية الأخرى الذي يؤثر على جودة الإشارة. حلقات التأريض: الضوضاء الناتجة عن الاختلافات المحتملة في التأريض بين مواقع مختلفة. قمع الضوضاء: تقليل تداخل الضوضاء باستخدام طرق مثل المرشحات والحجب ومكثفات الفصل. الإشارة التفاضلية: تقليل تداخل الضوضاء عن طريق الجمع بين إشارة وإشارتها المقلوبة. التوافق الكهرومغناطيسي: الإشعاع الكهرومغناطيسي: الموجات الكهرومغناطيسية التي تولدها الأجهزة الإلكترونية والتي قد تتداخل مع الأجهزة الأخرى. الحجب: استخدام العبوات أو الطبقات المعدنية لمنع وعزل الإشعاع والتداخل الكهرومغناطيسي. تصميم التأريض: التخطيط السليم وتوصيل تأريض الجهاز لتقليل التداخل الكهرومغناطيسي وحلقات التأريض. إن الفهم الشامل لهذه المفاهيم سيساعدك على معالجة المشكلات وتحسين تصميماتك بشكل أفضل أثناء عملية تصميم وتصنيع PCB.

الخطوة 2: اختيار أداة تصميم لوحة الدوائر المطبوعة المناسبة

يُعد اختيار أداة تصميم لوحات الدوائر المطبوعة المناسبة أحد أهم عوامل النجاح. تتوفر في السوق العديد من برامج تصميم لوحات الدوائر المطبوعة الفعّالة، مثل Altium Designer وEagle وKiCad. باختيار الأداة المناسبة لاحتياجاتهم، يمكن للمصممين إنجاز أعمالهم في تصميم لوحات الدوائر المطبوعة بكفاءة. فيما يلي بعض مزايا وعيوب برامج تصميم لوحات الدوائر المطبوعة، مثل Altium Designer وEagle و KiCad .

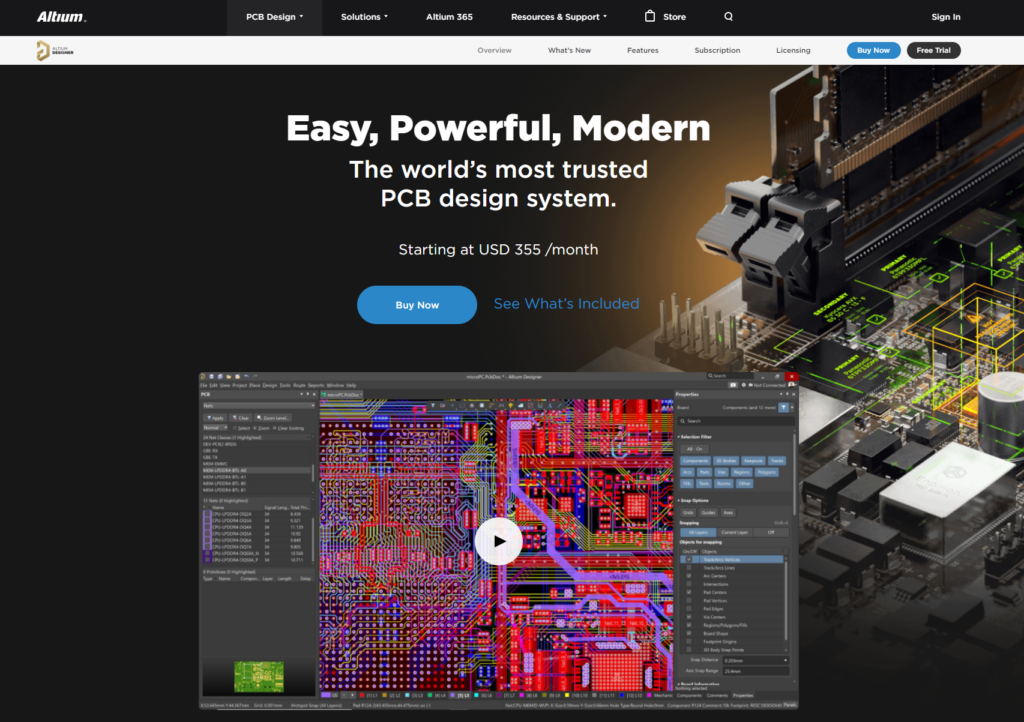

أداة تصميم لوحة الدوائر المطبوعة

مزايا Altium Designer: ميزات قوية وبيئة تصميم شاملة تناسب تصميمات لوحات الدوائر المطبوعة المعقدة. يوفر مكتبة غنية وقاعدة بيانات للمكونات لسهولة الاستخدام من قبل المصممين. إمكانيات تخطيط وتوجيه متقدمة تُمكّن من التعامل بكفاءة مع تصميمات الدوائر المعقدة. يدعم تنسيقات ملفات متعددة وأنظمة تحكم في الإصدارات متكاملة لتسهيل التعاون بين الفريق. يوفر أدوات محاكاة وتحقق شاملة تُساعد في التحقق من التصميم وحل المشكلات. عيوب Altium Designer: تكلفته العالية، والتي قد لا تكون في متناول المصممين الأفراد أو الفرق الصغيرة. منحنى التعلم صعب، ويستغرق بعض الوقت للاعتياد على البرنامج وإتقانه. قد يتطلب التعامل مع المشاريع الكبيرة مواصفات حاسوبية وموارد أعلى.

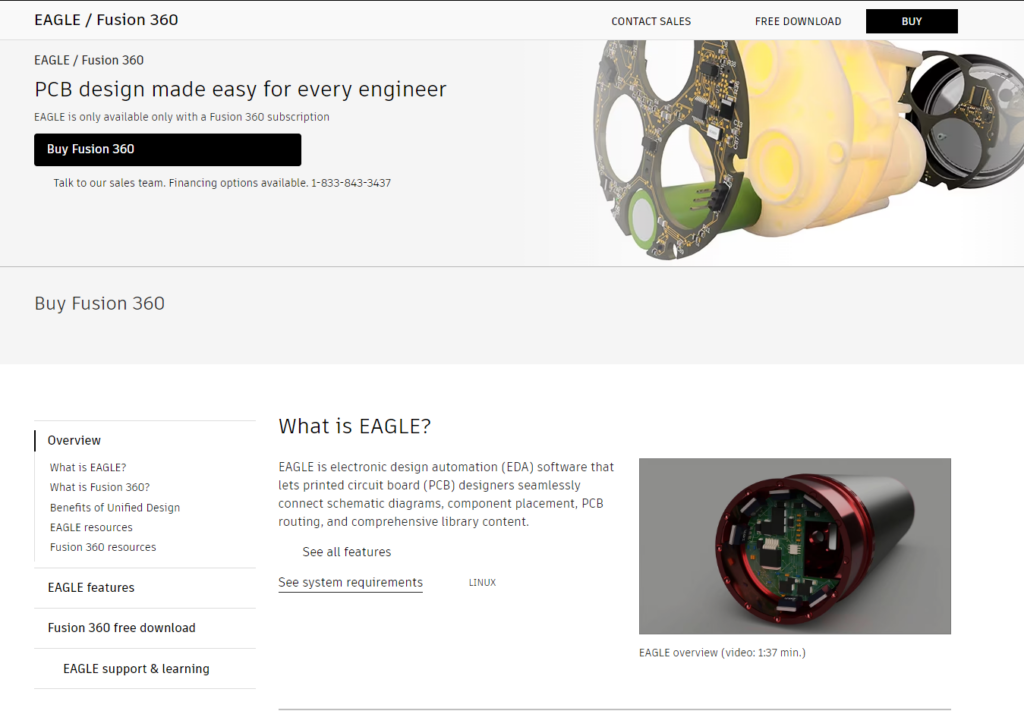

أداة تصميم لوحة الدوائر المطبوعة النسر

مزايا برنامج Eagle: واجهة سهلة الاستخدام، سهلة التعلم والاستخدام. يوفر نسخة مجانية مناسبة للمصممين الأفراد أو المشاريع الصغيرة. مجتمع مستخدمين نشط ودعم شامل للموارد. إمكانيات تخطيط وتوجيه جيدة تناسب تصميمات لوحات الدوائر المطبوعة متوسطة الحجم. عيوب برنامج Eagle: أداء محدود عند التعامل مع المشاريع المعقدة وكبيرة الحجم. وظائف محدودة، ويفتقر إلى بعض الميزات المتقدمة وأدوات المحاكاة. قد يلزم شراء نسخ مدفوعة للحصول على ميزات متقدمة ووظائف موسعة. أداة تصميم لوحة الدوائر المطبوعة 1

مزايا KiCad: مجاني ومفتوح المصدر، مناسب للمصممين الأفراد والفرق الصغيرة. يوفر إمكانيات تخطيط وتوجيه مستقرة لتصاميم لوحات الدوائر المطبوعة متوسطة الحجم. مجتمع مستخدمين نشط ودعم شامل للموارد. وظائف برمجية قابلة للتخصيص والتوسع لتلبية الاحتياجات الفردية. عيوب KiCad: منحنى تعلم حاد، ويتطلب وقتًا أطول لإتقانه مقارنةً بالبرامج التجارية الأخرى. قد تكون بعض الميزات المتقدمة وأدوات المحاكاة مفقودة أو أقل قوة مقارنةً بالبرامج التجارية. يفتقر إلى بعض الميزات المتقدمة مثل التصور ثلاثي الأبعاد.

الخطوة 3: التخطيط والتوجيه الدقيق في تصميم لوحة الدوائر المطبوعة

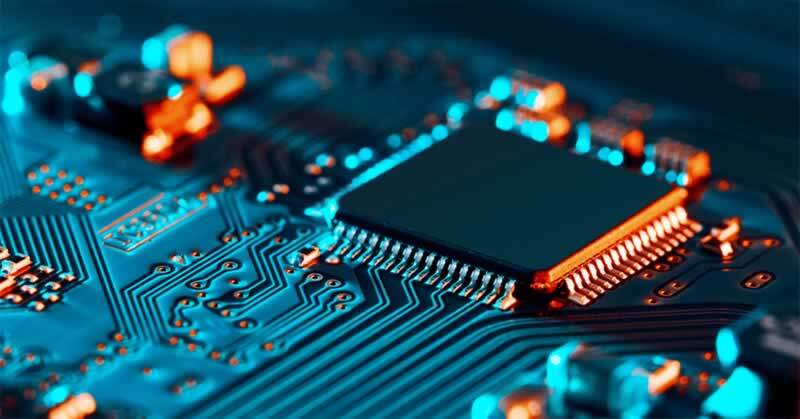

التخطيط في تصميم لوحة الدوائر المطبوعة

يمكن للتخطيط والتوجيه الجيدين تقليل تداخل الإشارات والضوضاء مع تحسين أداء الدائرة واستقرارها. أثناء التخطيط، ينبغي على المصممين ترتيب مواضع المكونات بعناية، والاهتمام بتوجيه الإشارات وخطوط الطاقة، وتخطيط مستوى الأرض. عند التوجيه، يجب استخدام عرض ومسافات مناسبة لتجنب التداخل المتبادل وتحسين سلامة الإشارة. فيما يلي بعض الأمثلة والتقنيات العملية لتقليل تداخل الإشارات والضوضاء، وتحسين أداء الدائرة واستقرارها أثناء تخطيط وتوجيه لوحة الدوائر المطبوعة. فصل الإشارات التناظرية والرقمية: افصل تخطيط الإشارات التناظرية والرقمية لتجنب التداخل المتبادل. عادةً ما تكون الإشارات التناظرية أكثر حساسية، ويجب عزلها عن الإشارات الرقمية قدر الإمكان. تخطيط مستوى الأرض: يقلل التخطيط الجيد لمستوى الأرض من الضوضاء والتداخل على مسار عودة الأرض. تأكد من وجود مساحات كافية في مستوى الأرض وتوصيلات جيدة بدبابيس الأرض للمكونات ذات الصلة. إدارة الإشارات عالية السرعة: بالنسبة لخطوط الإشارة عالية السرعة، استخدم تقنيات مثل الأزواج التفاضلية، ومطابقة المعاوقة، ومطابقة طول الإشارة للحفاظ على سلامة الإشارة. يمكن لهذه التقنيات تقليل تشويه الإشارة والتداخل، مما يحسن جودة الإشارة. فصل خطوط الطاقة والإشارة: افصل تخطيط خطوط الطاقة والإشارة لتقليل تأثير ضوضاء الطاقة على الإشارات. تجنب تشغيل خطوط الطاقة والإشارة بالتوازي واجعلها متباعدة قدر الإمكان. تجنب التداخل المتبادل: عند التوجيه، تجنب تقاطع خطوط الإشارة. يمكن أن يتسبب التداخل المتبادل في تداخل وتداخل كهرومغناطيسي، مما يؤدي إلى تدهور جودة الإشارة. استخدم التوجيه بين الطبقات أو استخدم فتحات التوصيل للتوصيلات بين الطبقات لتجنب التداخل المتبادل. استراتيجية تخصيص الدبابيس: خصص الدبابيس بحكمة للحفاظ على مسارات الإشارة بين المكونات ذات الصلة قصيرة ومباشرة قدر الإمكان. يساعد هذا في تقليل تأخير إرسال الإشارة والفقد وتداخل الدائرة. معاوقة التحكم: تحكم في معاوقة خطوط الإشارة لمطابقة المعاوقة المميزة للمحركات وأجهزة الاستقبال وفقًا لمتطلبات التصميم. يمكن أن يؤدي عدم تطابق المعاوقة إلى انعكاس الإشارة ومشاكل في سلامتها. تخطيط أطراف التأريض: بالنسبة للدوائر التناظرية الحساسة، حاول تجميع أطراف التأريض معًا لتشكيل نقاط تأريض جيدة، مما يقلل الضوضاء على مسار عودة التأريض. الحماية الكهرومغناطيسية: بالنسبة للدوائر أو الوحدات الحساسة للضوضاء، يمكن استخدام تقنيات الحماية الكهرومغناطيسية، مثل استخدام علب الحماية، والحماية بين الطبقات، وعزل مستوى التأريض، لتقليل تأثير التداخل الخارجي. الاقتران واللف: بالنسبة للإشارات التي تتطلب الاقتران، مثل إشارات الساعة وخطوط التأريض المقابلة لها، قم بتوجيهها معًا بشكل ملتوي لتقليل التداخل والتداخل.

الخطوة 4: النظر في الإدارة الحرارية

تُعدّ الإدارة الحرارية عاملاً أساسياً يجب مراعاته في تصميمات لوحات الدوائر المطبوعة عالية الطاقة أو الكبيرة. يُعدّ التوزيع المناسب لمشتتات الحرارة، أو مراوح التبريد، أو مشتتات الحرارة ضرورياً لضمان بقاء درجة حرارة الدائرة ضمن الحدود المقبولة. إضافةً إلى ذلك، يُمكن لاختيار مواد وتقنيات حرارية مناسبة، مثل مشتتات الحرارة، والوسادات الحرارية، والشحم الحراري، أن يُعزز فعالية تبديد الحرارة. عندما يتعلق الأمر بالإدارة الحرارية في الأجهزة الإلكترونية أو لوحات الدوائر، تُعدّ مشتتات الحرارة، والوسادات الحرارية، والشحم الحراري حلولاً شائعة. يعمل كلٌّ منها بناءً على مبادئ مختلفة، وفيما يلي شرح لكل منها. المشتت الحراري هو مُكوّن معدني ذو موصلية حرارية عالية، عادةً ما يكون مصنوعاً من الألومنيوم أو النحاس. ينطوي مبدأ عمله على زيادة مساحة السطح وتوفير سطح تبديد أكبر لتسريع توصيل الحرارة وتبديدها. يلامس المشتت الحراري المُكوّن الذي يحتاج إلى تبريد، مثل المعالج أو مُضخّم الطاقة، وينقل الحرارة من سطح المُكوّن إلى المشتت الحراري عبر التوصيل الحراري. ثم تُبدّد الحرارة في الهواء المُحيط عبر مساحة السطح الأكبر لزعانف المشتت الحراري. يركز تصميم المشتت الحراري عادةً على تعظيم مساحة السطح، وتحسين كفاءة تبديد الحرارة، وتعزيز الحمل الحراري لتدفق الهواء لزيادة فعالية التبريد. الوسادة الحرارية مادة ناعمة تُصنع عادةً من هلام السيليكون أو المطاط، وتتميز بموصلية حرارية جيدة. يعتمد مبدأ عملها على ملء الفراغ بين مصدر الحرارة والمشتت الحراري لتحسين كفاءة التوصيل الحراري. يمكن وضع الوسادات الحرارية بين المكونات الإلكترونية (مثل الرقائق أو وحدات الطاقة) والمشتتات الحرارية. تتميز هذه الوسادات بقابلية انضغاطية معينة، مما يسمح لها بملء الفجوات غير المنتظمة وتوفير مسار توصيل حراري أفضل. تساعد الموصلية الحرارية للوسادة الحرارية على نقل الحرارة بسرعة من مصدر الحرارة إلى المشتت الحراري، مما يحقق إدارة حرارية فعالة. الشحم الحراري مركب عالي الموصلية الحرارية، مصنوع عادةً من شحم السيليكون أو أكاسيد المعادن. يعتمد مبدأ عمله على ملء الفجوات الصغيرة بين سطح المكونات الإلكترونية والمشتت الحراري، مما يحسن كفاءة التوصيل الحراري بينهما. يتمثل الدور الرئيسي للشحم الحراري في ملء الفجوات والمخالفات السطحية البسيطة، مما يقلل المقاومة الحرارية عند السطح البيني الحراري ويحسن كفاءة التوصيل الحراري. باستخدام كمية مناسبة من الشحم الحراري، يُمكن تحسين التوصيل الحراري، مما يُحسّن توصيل الحرارة من مصدر الحرارة إلى المشتت الحراري. تلعب حلول إدارة الحرارة هذه دورًا محوريًا في الأجهزة الإلكترونية، إذ تُساعد على نقل الحرارة بكفاءة من مصادر الحرارة إلى المشتتات الحرارية، وتضمن بقاء درجة حرارة الجهاز ضمن نطاق آمن.

الخطوة 5: اختيار المواد والمصنعين المناسبين

يُعد اختيار مواد لوحات الدوائر المطبوعة عالية الجودة والمصنّعين الموثوقين أمرًا بالغ الأهمية لضمان أداء وموثوقية لوحة الدوائر المطبوعة. توفر المواد عالية الجودة نقلًا أفضل للإشارات ومتانة ميكانيكية أفضل، بينما تضمن الشركات المصنعة الموثوقة عمليات تصنيع عالية الجودة وتسليمًا في الوقت المحدد. إليك بعض العلامات التجارية المعروفة لمواد لوحات الدوائر المطبوعة. تُعدّ شركة Isola شركة رائدة عالميًا في تصنيع مواد العزل عالية الأداء، وتقدم مجموعة واسعة من حلول مواد لوحات الدوائر المطبوعة. تتخصص شركة Rogers Corporation في المواد عالية الأداء، حيث توفر مواد لوحات الدوائر المطبوعة المبتكرة، مثل سلسلة RO4000 وRO3000 وRT/duroid، لصناعة الإلكترونيات.

شركة روجرز

تعد شركة باناسونيك شركة رائدة في تصنيع الإلكترونيات وتقدم أيضًا مجموعة متنوعة من مواد PCB، بما في ذلك رقائق النحاس عالية الأداء وركائز البولي إيميد.

باناسونيك

تعد شركة Shengyi Technology واحدة من الشركات الرائدة في تصنيع مواد PCB في الصين، حيث تقدم مجموعة واسعة من رقائق النحاس والأفلام المشبعة مسبقًا ومواد الركيزة.

شركة ITEQ هي مورد عالمي رائد لمواد الركائز عالية الأداء، بما في ذلك ألواح الألياف الزجاجية، وألواح البولي إيميد، والمواد متعددة الطبقات. تقدم مجموعة Ventec International حلولاً مبتكرة لمواد لوحات الدوائر المطبوعة، بما في ذلك مواد عالية السرعة/التردد، ومواد إدارة الحرارة، ومواد صديقة للبيئة. أما شركة TUC فهي مورد متخصص في مواد لوحات الدوائر المطبوعة الصلبة والمرنة، وتُستخدم منتجاتها على نطاق واسع في صناعات السيارات، والاتصالات، والإلكترونيات الاستهلاكية.

الخطوة 6: إجراء اختبارات دقيقة والتحقق من الصحة

يُعدّ إجراء اختبارات دقيقة والتحقق من الصحة خطوةً أساسيةً قبل الشروع في الإنتاج الضخم للوحة الدوائر المطبوعة. باستخدام أساليب اختبار متنوعة، مثل الاختبار الوظيفي، واختبار سلامة الإشارة، واختبار الموثوقية، يتم ضمان تلبية أداء لوحة الدوائر المطبوعة للتوقعات، وتحديد المشكلات المحتملة ومعالجتها. تُعد الاختبارات الوظيفية، واختبار سلامة الإشارة، واختبار الموثوقية أساليب اختبار مهمة في تصميم وتصنيع لوحات الدوائر المطبوعة، حيث تساعد على ضمان أدائها وموثوقيتها. فيما يلي بعض الأساليب والخطوات الشائعة لهذه الاختبارات. يهدف الاختبار الوظيفي إلى التحقق من عمل الدوائر والمكونات على لوحة الدوائر المطبوعة كما هو متوقع. يمكن إجراء هذه الاختبارات من خلال الخطوات التالية: إعداد خطة اختبار: تحديد الوظائف المراد اختبارها والنتائج المتوقعة. كتابة نصوص الاختبار: إعداد نصوص الاختبار أو حالات الاختبار بناءً على خطة الاختبار. تجهيز معدات الاختبار: الحصول على معدات وأدوات الاختبار اللازمة، مثل أجهزة رسم الذبذبات، وأجهزة القياس المتعددة، إلخ. توصيل معدات الاختبار: توصيل معدات الاختبار بالواجهات أو المسامير ذات الصلة على لوحة الدوائر المطبوعة. تنفيذ الاختبارات: اتبع نصوص الاختبار خطوة بخطوة، وسجّل نتائج الاختبار. تحليل النتائج: تحليل نتائج الاختبار للتأكد مما إذا كانت الوظيفة تعمل بشكل صحيح. استكشاف الأخطاء وإصلاحها: إذا تم تحديد أي مشاكل أثناء الاختبار، فتتبع الأعطال وحلها، ثم أعد الاختبار وفقًا لذلك. يُستخدم اختبار سلامة الإشارة لضمان عدم تأثر الإشارات بالضوضاء أو التشويه أو التداخل أثناء نقلها على لوحة الدوائر المطبوعة. فيما يلي الخطوات العامة لإجراء اختبار سلامة الإشارة. تصميم لوحة اختبار سلامة الإشارة: إنشاء لوحة أو دائرة مخصصة لاختبار سلامة الإشارة. تحديد نقاط الاختبار: حدد مسارات الإشارة ونقاط الاختبار المراد اختبارها. إضافة مجسات الإشارة: توصيل مجسات الإشارة بنقاط الاختبار لمراقبة شكل موجة الإشارات. تطبيق الإشارات: حقن الإشارات المناسبة في نقاط الاختبار. مراقبة أشكال موجة الإشارة: استخدم أجهزة مثل أجهزة رسم الذبذبات أو أجهزة تحليل المنطق لمراقبة شكل موجة الإشارات والضوضاء وتوقيتها. تحليل النتائج: تقييم سلامة الإشارة من خلال مقارنة أشكال موجة الإشارة المتوقعة بأشكال الموجة المرصودة. تحسين التصميم: في حال وجود أي مشاكل في سلامة الإشارة، يُرجى تعديل تصميم لوحة الدوائر المطبوعة، مثل تغيير مسار التوصيل، أو إضافة مقاومات طرفية، أو دمج دروع. يهدف اختبار الموثوقية إلى تقييم أداء وموثوقية لوحة الدوائر المطبوعة أثناء التشغيل طويل الأمد. فيما يلي بعض الطرق الشائعة لإجراء اختبارات الموثوقية. اختبار دورة درجة الحرارة: ضع لوحة الدوائر المطبوعة في بيئات درجات حرارة مختلفة، مثل درجات الحرارة العالية والمنخفضة، لمحاكاة ظروف التشغيل القاسية. اختبار الاهتزاز: وصّل لوحة الدوائر المطبوعة بطاولة اهتزاز وأخضعها لاختبارات اهتزاز بترددات وسعات مختلفة لمحاكاة بيئات الاهتزاز أثناء النقل أو التشغيل. اختبار الرطوبة:عُرض لوحة الدوائر المطبوعة (PCB) لبيئة عالية الرطوبة لاختبار تحملها للرطوبة ومحاكاة ظروف العمل الرطبة. اختبار الإجهاد الحراري الكهربائي: قيّم متانة المكونات الإلكترونية للوحة الدوائر المطبوعة ووصلات اللحام بتطبيق تيار كهربائي وإجراء اختبارات الدورة الحرارية. اختبار الأداء الكهربائي: قيّم المعاملات الكهربائية على لوحة الدوائر المطبوعة، مثل المقاومة والسعة ومقاومة العزل، وغيرها، للتحقق من مطابقتها للمواصفات. تقييم الموثوقية: قيّم موثوقية لوحة الدوائر المطبوعة وحدد المشاكل المحتملة بناءً على نتائج الاختبار ومتطلبات المواصفات. يتطلب إتقان فن تصميم وتصنيع لوحات الدوائر المطبوعة تعلمًا وممارسةً مستمرين. من خلال الفهم العميق لمبادئ تصميم لوحات الدوائر المطبوعة، واختيار الأدوات المناسبة، وإجراء تخطيط وتوجيه دقيقين، ومراعاة الإدارة الحرارية، واختيار المواد والمصنعين المناسبين، وإجراء اختبارات وتحقق دقيقين، يمكن لعشاق صناعة لوحات الدوائر المطبوعة تحسين جودة التصميم وضمان أداء وموثوقية لوحات الدوائر المطبوعة. بالسعي الدائم للتميز، يمكنك أن تصبح أنت أيضًا خبيرًا في تصميم وتصنيع لوحات الدوائر المطبوعة!
