تحقيق التميز في تجميع لوحات الدوائر المطبوعة: 9 أسرار لإنتاج خالٍ من العيوب

2023-06-27مراسل: SprintPCB

في صناعة الإلكترونيات، يُعد تجميع لوحات الدوائر المطبوعة (PCB) عمليةً بالغة الأهمية. فالتجميع عالي الجودة للوحات لا يضمن موثوقية المنتج وأدائه فحسب، بل يُعزز أيضًا كفاءة الإنتاج ويُقلل التكاليف. ومع ذلك، فإن تحقيق التميز في تجميع لوحات الدوائر المطبوعة ليس بالأمر السهل. ستكشف هذه المقالة عن تسعة أسرار لمساعدتك على تحقيق إنتاج مثالي في عملية تجميع لوحات الدوائر المطبوعة.

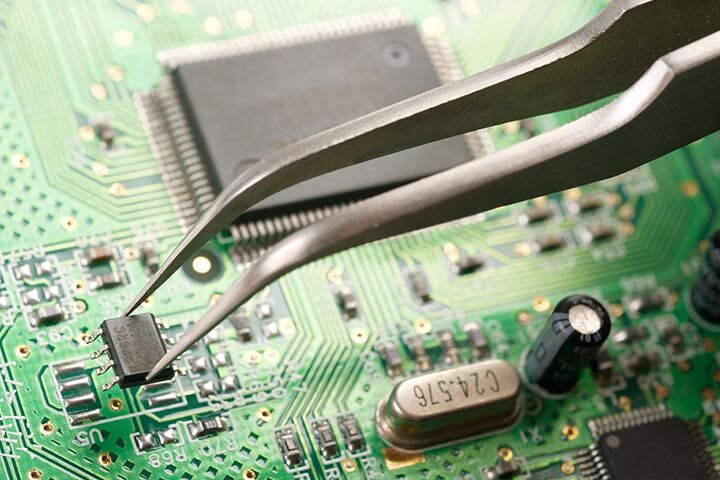

مجموعة PCB (لوحة الدوائر المطبوعة) 1

السر الأول: أهمية تحسين التصميم وDFM (التصميم للتصنيع)

في تجميع لوحات الدوائر المطبوعة، يلعب تحسين التصميم ومبادئ التصميم للتصنيع (DFM) دورًا حاسمًا. من خلال التعاون الوثيق مع فريق التصنيع، يُمكنك دراسة جدوى التصنيع خلال مرحلة التصميم، وتحسين المخططات، وتقليل تعقيدات التجميع، وضمان كفاءة عمليات الإنتاج.

السر الثاني: اختيار حزم المكونات والموردين المناسبين

اختيار حزم المكونات المناسبة لمتطلبات تطبيقك أمر بالغ الأهمية. تتميز أنواع الحزم المختلفة بخصائص وملاءمة مختلفة. علاوة على ذلك، فإن اختيار الموردين الموثوق بهم أمر ضروري للحصول على مكونات عالية الجودة وضمان استقرار وموثوقية سلسلة التوريد. يشير تغليف المكونات إلى شكل التغليف الخارجي للمكونات الإلكترونية. هناك العديد من الأنواع الشائعة لحزم المكونات المتاحة، بما في ذلك: الحزمة المزدوجة المضمنة (DIP): حزمة ذات صفين من الدبابيس، تُستخدم عادةً للدوائر المتكاملة المبكرة والمكونات القابلة للتوصيل. الدائرة المتكاملة ذات المخطط الصغير (SOIC): حزمة شائعة التركيب على السطح مناسبة للتطبيقات ذات الأسلاك عالية الكثافة. الحزمة الرباعية المسطحة (QFP): حزمة ذات دبابيس متعددة، تُستخدم على نطاق واسع في الدوائر المتكاملة متوسطة إلى عالية الكثافة. مصفوفة الشبكة الكروية (BGA): حزمة تحتوي على مجموعة من كرات اللحام الصغيرة على شكل كرة كدبابيس، مناسبة للدوائر المتكاملة عالية الكثافة وعالية الأداء. مصفوفة الشبكة الأرضية (LGA): مثل BGA ولكنها تستخدم وسادات معدنية بدلاً من كرات اللحام كوصلات للدبابيس. حزمة مقياس الشريحة (CSP): حزمة بأبعاد قريبة من حجم الشريحة نفسها، تُستخدم عادةً في الأجهزة الإلكترونية المدمجة. حزمة محيطية رفيعة وصغيرة (TSOP): حزمة مناسبة لشرائح الذاكرة وتطبيقات أخرى. حامل الشريحة البلاستيكي المزود بأسلاك (PLCC): حزمة مربعة الشكل مزودة بأسلاك للدبابيس. تقنية الثقب (THT): تقنية تربط المكونات عن طريق إدخال الدبابيس في ثقوب لوحة الدوائر المطبوعة. هذه بعض الأنواع الشائعة من حزم المكونات، وهناك العديد من خيارات التغليف الأخرى المتاحة. لكل نوع من الحزم مزاياه الخاصة ونطاق تطبيقه. عند اختيار حزم المكونات، من المهم مراعاة عوامل مثل متطلبات التصميم، وتصميم لوحة الدوائر المطبوعة، وجدوى التصنيع.

السر الثالث: وضع المكونات ومحاذاتها بدقة

في عملية تجميع لوحة الدوائر المطبوعة، يُعدّ وضع المكونات ومحاذاتها بدقة خطوتين أساسيتين. يُساعد ضمان وضع المكونات ومحاذاتها بدقة على تجنب مشاكل اللحام، مثل قصر الدائرة أو وصلات اللحام الباردة. قد تُؤدي مشاكل اللحام إلى مشاكل مُختلفة في الجودة والأداء أثناء تجميع لوحة الدوائر المطبوعة. فيما يلي بعض مشاكل اللحام الشائعة وعواقبها المُحتملة: يُشير مصطلح "وصلة اللحام الباردة" إلى وصلة لحام غير مُتماسكة بشكل كافٍ، حيث لا يكون وصلة اللحام مُذابة ومُبللة بالكامل. تشمل مخاطرها: زيادة المقاومة: يُمكن أن تزيد وصلات اللحام الباردة من المقاومة الكهربائية، مما قد يُؤدي إلى ضعف نقل الإشارة أو تضرر وظائف الدائرة. انخفاض القوة الميكانيكية: لا تتمتع وصلات اللحام الباردة بالقوة الكافية، مما يجعلها عُرضة للكسر تحت تأثير الاهتزاز أو الإجهاد. يُشير مصطلح "قصر الدائرة" إلى اتصال كهربائي غير مُقصود بين نقطتي لحام أو أكثر لا ينبغي توصيلهما. تشمل مخاطرها: فشل النظام: يُمكن أن يُؤدي قصر الدائرة إلى خلل في وظائف الدائرة أو عدم قدرة النظام بأكمله على العمل بشكل صحيح. تلف المكونات: قد يتجاوز تيار قصر الدائرة القيمة المُصنّفة للمكونات، مما يُسبب تلفها أو تدميرها. يشير ارتفاع درجة الحرارة إلى الحالة التي تكون فيها درجة الحرارة أثناء عملية اللحام مرتفعة للغاية أو وقت اللحام طويلاً للغاية، مما يؤدي إلى ارتفاع درجة حرارة المكونات أو وسادات اللحام. تشمل مخاطرها ما يلي: تلف المكونات: يمكن أن يؤدي ارتفاع درجة الحرارة إلى تلف الهيكل الداخلي للمكونات، مما يؤدي إلى انخفاض الأداء أو التدمير الكامل. تلف وسادة اللحام: يمكن أن يؤدي ارتفاع درجة الحرارة إلى ذوبان مادة وسادة اللحام أو فقدان الالتصاق، مما يؤثر على موثوقية وصلات اللحام. يمكن أن يكون لضعف فيليه اللحام، الذي يتميز بتوزيع لحام غير متساوٍ أو مفرط/غير كافٍ وتكوين غير منتظم لمفاصل اللحام، الآثار التالية: اتصال كهربائي غير موثوق به: يمكن أن يؤدي ضعف فيليه اللحام إلى اتصال كهربائي غير مستقر بين وصلات اللحام، مما يؤثر على أداء نقل الدائرة ككل. انخفاض القوة الميكانيكية: يمكن أن يؤثر الشكل غير المنتظم لشرائح اللحام الرديئة على القوة الميكانيكية لمفصل اللحام، مما يجعله أكثر عرضة للكسر تحت الضغط أو الاهتزاز. يعتمد مدى المخاطر التي تشكلها هذه المشكلات على موقعها وكميتها وشدتها. لتجنب هذه المشاكل، يجب اتباع تقنيات اللحام المناسبة ومواصفات العملية، وضمان درجة الحرارة المناسبة والوقت المناسب واستخدام مواد اللحام، إلى جانب تدابير مراقبة الجودة والتفتيش.

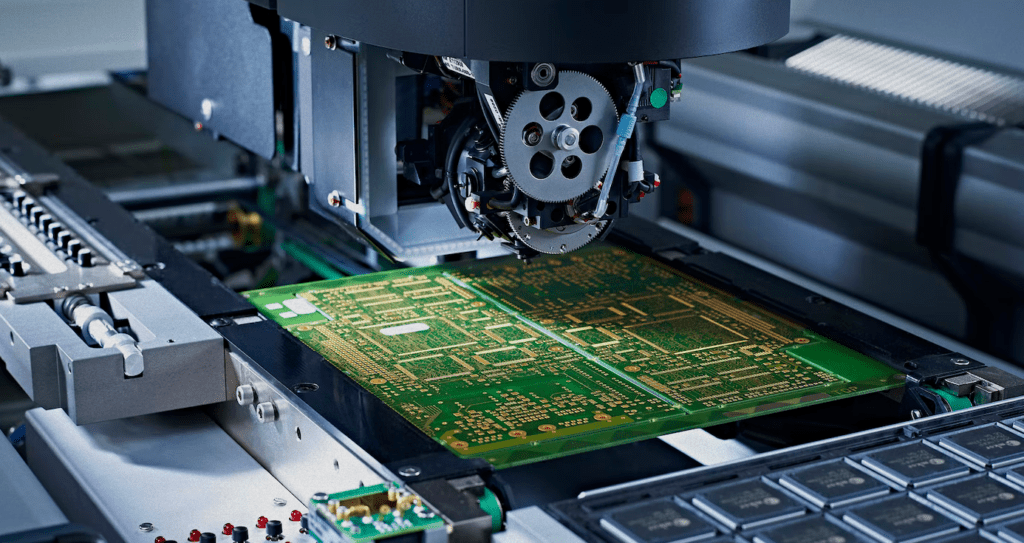

تجميع لوحات الدوائر المطبوعة الآلية

السر الرابع: التحكم في درجة حرارة اللحام ووقته

درجة حرارة اللحام والوقت أمران حاسمان لتحقيق جودة لحام جيدة. قد يؤدي استخدام درجات حرارة عالية بشكل مفرط أو أوقات لحام مطولة إلى إتلاف المكونات أو يؤدي إلى وصلات لحام رديئة. من الضروري التحكم في درجة الحرارة والوقت المناسبين لضمان وصلات لحام موثوقة. تعتمد معايير درجة حرارة اللحام والوقت على عملية اللحام المحددة ومواد اللحام المستخدمة. قد يكون لتطبيقات اللحام المختلفة وحزم المكونات المختلفة متطلبات مختلفة لدرجة الحرارة والوقت. لحام تقنية التركيب السطحي (SMT) نطاق درجة حرارة اللحام: عادةً ما بين 220 درجة مئوية إلى 250 درجة مئوية، حسب مادة اللحام وحزمة المكونات. وقت اللحام: عادةً ما بين 10 ثوانٍ إلى 30 ثانية. لحام ثقب مزدوج الجانبين نطاق درجة حرارة اللحام: عادةً ما بين 250 درجة مئوية إلى 300 درجة مئوية، حسب مادة اللحام وحزمة المكونات. وقت اللحام: عادةً ما بين 3 ثوانٍ إلى 5 ثوانٍ.

السر الخامس: استخدم اللحام والتدفق عالي الجودة

اختيار لحام ومواد صهر عالية الجودة أمرٌ بالغ الأهمية لتحقيق لحام مثالي. يوفر اللحام ومواد الصهر عالية الجودة خصائص ترطيب ممتازة ووصلات لحام موثوقة، مما يقلل من خطر عيوب اللحام. تتوفر العديد من العلامات التجارية المرموقة من اللحام ومواد الصهر في السوق. إليك بعض العلامات التجارية والأنواع الشائعة الاستخدام. كيستر شركة معروفة في تصنيع اللحام ومواد الصهر، وتقدم مجموعة متنوعة من المنتجات مثل اللحام الخالي من الرصاص، ومواد الصهر بدون تنظيف، ومواد الصهر بالأحماض العضوية. ألفا أسيمبلي سوليوشنز مورد رائد عالميًا لمواد اللحام، حيث توفر مجموعة واسعة من منتجات اللحام ومواد الصهر، بما في ذلك اللحام الخالي من الرصاص، ولحام سبائك القصدير والرصاص، وعوامل الترابط. مولتي كور، وهي علامة تجارية تابعة لشركة هنكل، تقدم أنواعًا مختلفة من اللحام ومواد الصهر، بما في ذلك اللحام الخالي من الرصاص، ولحام سبائك القصدير والرصاص، ولحام الإصلاح، ومعدلات الصهر. تتخصص شركة إنديوم في مواد اللحام عالية الأداء، حيث تقدم مجموعة متنوعة من أنواع اللحام ومواد الصهر، مثل اللحام الخالي من الرصاص، واللحام الدقيق، واللحام عالي الحرارة. أما شركة إيم سولدر، فهي مورد عالمي رائد لمواد اللحام، حيث توفر أنواعًا متعددة من اللحام ومواد الصهر، بما في ذلك اللحام الخالي من الرصاص، ولحام سبائك القصدير والرصاص، ولحام السبائك المتخصصة. تقدم هذه العلامات التجارية لحامًا ومواد صهرًا تتميز بسمعة طيبة من حيث الجودة والأداء والموثوقية. بناءً على احتياجات ومتطلبات تطبيقك الخاصة، يمكنك اختيار العلامة التجارية والنوع المناسبين لمشروعك. قبل الاختيار، يُنصح باستشارة المورد أو الشركة المصنعة للحصول على نصائح وتوصيات أكثر دقة.

السر السادس: الحماية المناسبة من التفريغ الكهروستاتيكي والتحكم في الكهرباء الساكنة

قد يُلحق التفريغ الكهروستاتيكي (ESD) الضرر بعملية تجميع لوحة الدوائر المطبوعة. باستخدام معدات الحماية من التفريغ الكهروستاتيكي والتحكم في الكهرباء الساكنة بشكل صحيح، يُمكنك حماية لوحة الدوائر المطبوعة والمكونات الحساسة أثناء عملية التجميع، مما يضمن إنتاجًا مثاليًا. تشمل الحماية من التفريغ الكهروستاتيكي والتحكم في الكهرباء الساكنة بشكل صحيح الممارسات التالية: ارتداء ملابس مناسبة مضادة للكهرباء الساكنة أو استخدام قفازات مضادة للكهرباء الساكنة لمنع تراكم الشحنات الساكنة وتفريغها. استخدام حصائر أو طاولات عمل مضادة للكهرباء الساكنة في مساحة العمل لإعادة توجيه الشحنات الساكنة إلى الأرض، وتجنب التفريغات الساكنة. تخزين ونقل المكونات الحساسة في حاويات أو مواد تغليف مضادة للكهرباء الساكنة لحمايتها من التلف الكهروستاتيكي. استخدام أدوات ومعدات مناسبة لحماية التفريغ الكهروستاتيكي، مثل مزيلات الكهرباء الساكنة وحصائر التفريغ الكهروستاتيكي، للتحكم في إطلاق وتوصيل الكهرباء الساكنة. تجنب العمليات في البيئات الجافة، حيث يزيد الهواء الجاف من خطر تراكم الشحنات الساكنة وتفريغها. وضع إجراءات سير عمل وتشغيل جيدة، بما في ذلك خطوات التعامل والتشغيل للمكونات الحساسة للكهرباء الساكنة، لتقليل تأثير الكهرباء الساكنة. فحص وفحص منطقة العمل بانتظام للتأكد من توافقها مع معايير مكافحة الكهرباء الساكنة، وذلك لضمان فعالية إجراءات مكافحة الكهرباء الساكنة والامتثال للمعايير. تدريب الموظفين على أهمية التحكم في الكهرباء الساكنة وطرق التعامل السليمة لتعزيز وعيهم ومهاراتهم. بتطبيق هذه الإجراءات البسيطة، يُمكن تقليل تأثير الكهرباء الساكنة، وحماية عمليات ومكونات تجميع لوحات الدوائر المطبوعة الحساسة، وضمان إنتاج خالٍ من العيوب.

السر السابع: تطبيق عمليات صارمة لمراقبة الجودة والتفتيش

تُعدّ عمليات مراقبة الجودة والتفتيش الدقيقة أساسًا لتحقيق التميز في تجميع لوحات الدوائر المطبوعة. باستخدام أدوات مراقبة الجودة وطرق التفتيش المتنوعة، يُمكنك تحديد أي مشاكل محتملة في الجودة ومعالجتها بسرعة، مما يضمن استيفاء منتجاتك للمعايير والمواصفات. فيما يلي بعض الأدوات والطرق الشائعة الاستخدام أثناء عملية مراقبة الجودة والتفتيش لتجميع لوحات الدوائر المطبوعة: الفحص البصري: استخدم العين المجردة لفحص مظهر تجميع لوحات الدوائر المطبوعة للتأكد من عدم وجود عيوب لحام واضحة، أو سوء وضع المكونات، أو تلفها. الفحص بالأشعة السينية: استخدم الأشعة السينية لفحص الجودة الداخلية لوصلات اللحام على لوحة الدوائر المطبوعة. تُعد هذه الطريقة مفيدة بشكل خاص للكشف عن المشاكل التي قد لا تكون مرئية من خلال الفحص البصري، مثل وصلات اللحام الباردة، أو اللحام الزائد أو غير الكافي، وما إلى ذلك. التوصيف الحراري: استخدم أدوات التوصيف الحراري لمراقبة توزيع درجة الحرارة ومنحنى الوقت أثناء عملية اللحام، مع التأكد من أن درجة حرارة اللحام ووقته ضمن النطاقات المناسبة. اختبار لوحات الدوائر المطبوعة: يشمل ذلك الاختبار الكهربائي واختبار الاستمرارية لضمان دقة توصيلات الدائرة على لوحة الدوائر المطبوعة وخلوها من الأخطاء. فحص جودة اللحام: استخدم معدات فحص جودة اللحام مثل أجهزة اختبار قوة تقشير اللحام وأجهزة اختبار موثوقية وصلات اللحام وما إلى ذلك لتقييم موثوقية وصلات اللحام ومتانتها. الفحص البصري الآلي (AOI): استخدم أجهزة الفحص البصري الآلي لإجراء مسح ضوئي عالي السرعة وتحليل صور لوحة الدوائر المطبوعة للكشف عن عيوب اللحام أو سوء وضع المكونات أو التلف. اختبار الدائرة الداخلية (ICT): استخدم معدات اختبار الدائرة الداخلية لإجراء اختبارات وظيفية وكهربائية على لوحة الدوائر المطبوعة للتحقق من التشغيل والأداء الصحيحين للدائرة. اختبار التفريغ الكهروستاتيكي (ESD): استخدم أدوات اختبار التفريغ الكهروستاتيكي (ESD) للكشف عن التفريغ الكهروستاتيكي والتحكم فيه لمنع تلف المكونات والدوائر الحساسة. اختبار الموثوقية: يشمل ذلك الاختبارات البيئية (مثل اختبار دورة درجة الحرارة والرطوبة) واختبار عمر الموثوقية لتقييم موثوقية ومتانة تجميع لوحة الدوائر المطبوعة في ظل ظروف مختلفة.

السر الثامن: التعلم المستمر والتعاون الجماعي

يُعدّ التعلم المستمر والتعاون الجماعي أمرًا بالغ الأهمية لتحقيق التميز في تجميع لوحات الدوائر المطبوعة. مع التطور المستمر لتكنولوجيا تجميع لوحات الدوائر المطبوعة، فإن مواكبة أحدث التقنيات، وتدريب أعضاء الفريق، وتبادل الخبرات مع خبراء التصنيع والزملاء، يُمكّنك من تحسين مهاراتك في تجميع لوحات الدوائر المطبوعة باستمرار.

السر التاسع: تتبع البيانات وتحليلها لتحسين العمليات

يُعد تتبع البيانات وتحليلها أمرًا أساسيًا لتحسين عملية إنتاج لوحات الدوائر المطبوعة. من خلال جمع وتحليل مقاييس البيانات الرئيسية، يُمكنك تحديد الاختناقات المحتملة وفرص التحسين، واتخاذ الإجراءات المناسبة لتحسين كفاءة الإنتاج وجودته. يتطلب تحقيق تجميع ممتاز للوحات الدوائر المطبوعة مراعاة عوامل متعددة بشكل شامل، بدءًا من تحسين التصميم وتقنيات اللحام، ومن مراقبة الجودة إلى العمل الجماعي. باتباع هذه الأسرار التسعة، يُمكنك تحسين جودة وكفاءة وموثوقية تجميع لوحات الدوائر المطبوعة، والاقتراب من هدفك المتمثل في إنتاج خالٍ من العيوب.
