في عصر التقدم التكنولوجي السريع، أصبحت الأجهزة الإلكترونية أصغر حجمًا وأخف وزنًا وأكثر مرونة، مما يجعلها أكثر سهولة في الحمل. وفي خضم هذه الموجة من الابتكارات، برزت تقنية لوحات الدوائر المطبوعة المرنة (PCB) كمكون أساسي. تُمكّن مرونتها المصممين من دمج المزيد من الميزات والوصلات في المساحات المعقدة والضيقة. لذلك، يمكن القول إن لوحات الدوائر المرنة هي الحل الوحيد لتلبية متطلبات التصغير وسهولة التنقل في المنتجات الإلكترونية. ومع ذلك، لا يزال مفهوم لوحات الدوائر المطبوعة المرنة غير مألوف للكثيرين. ستأخذك هذه المقالة في رحلة سريعة للتعرف على لوحات الدوائر المطبوعة المرنة وإدراك أهميتها في تصميم الأجهزة الإلكترونية الحديثة. لوحات الدوائر المطبوعة المرنة ليست مجرد تقنية؛ بل هي قوة دافعة رئيسية وراء الابتكار والتقدم في الأجهزة الإلكترونية. دعونا نستكشف معًا عالم لوحات الدوائر المطبوعة المرنة الرائع! أولًا، سنقدم شرحًا مفصلاً لتعريف لوحات الدوائر المطبوعة المرنة ومفاهيمها الأساسية لمساعدة الجميع على اكتساب فهم شامل.

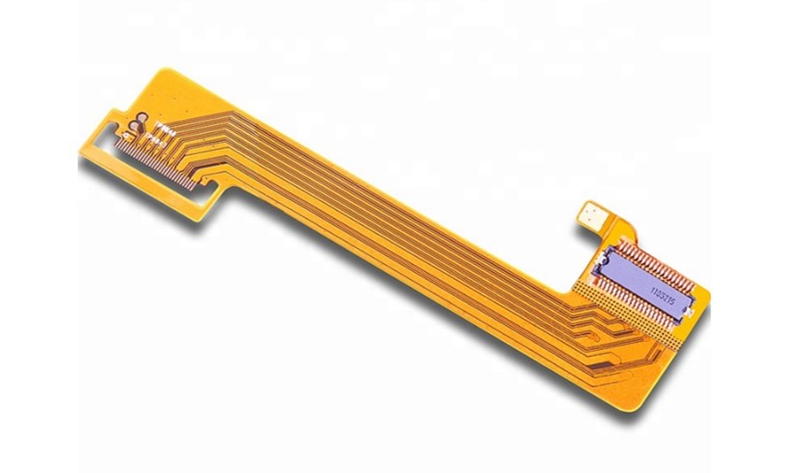

لوحة الدوائر المطبوعة المرنة (PCB) هي نوع من لوحات الدوائر المطبوعة المصنوعة من مواد مرنة. تستخدم هذه اللوحة ركيزة مرنة، مثل البولي إيميد (PI) أو البوليستر (PET)، بدلاً من القاعدة الصلبة المستخدمة في لوحات الدوائر المطبوعة التقليدية. تتميز المواد المرنة عادةً بمقاومة درجات الحرارة العالية ومرونة جيدة، مثل البولي إيميد (PI) أو بولي إيثيلين نفثالات (PEN). تتيح هذه الركيزة المرنة للوحة الدوائر المطبوعة العمل بأشكال متنوعة، مثل الانحناء والطي والالتواء. "FPC" هو اختصار لـ "Flex Print Circuit"، والمعروف أيضًا باسم "Flex PCB" في هذا المجال. FPC هو نوع من لوحات الدوائر المطبوعة المصنوعة من مواد عازلة مرنة. تتميز هذه اللوحة بخفة وزنها وشكلها الرقيق، وخصائصها الاستثنائية مثل المرونة وقابلية الطي. تتيح FPC تقليل حجم المنتجات الإلكترونية بشكل كبير، مما يلبي الطلب المتزايد على الأجهزة عالية الكثافة والمصغرة وعالية الموثوقية. تُعدّ تقنية الدائرة المطبوعة المرنة (FPC) تقنية ظهرت في سبعينيات القرن الماضي في الولايات المتحدة الأمريكية لتطوير تكنولوجيا صواريخ الفضاء. إنها نوع من الدوائر المطبوعة المصنوعة من فيلم البوليستر أو البولي إيميد كمادة أساسية، وتتميز بموثوقية عالية ومرونة ممتازة. بتضمين تصميم الدائرة على صفيحة بلاستيكية مرنة ورقيقة، يمكن تكديس العديد من المكونات الدقيقة في مساحات ضيقة ومحدودة، لتشكيل دائرة مرنة قابلة للثني. يتميز هذا النوع من الدوائر بأنه قابل للثني والطي، وخفيف الوزن، وصغير الحجم، ويتميز بتبديد جيد للحرارة، وسهل التركيب، متجاوزًا بذلك تقنيات التوصيل التقليدية. تتكون الدوائر المرنة من أغشية عازلة، وموصلات، ومواد لاصقة. تتكون لوحات الدوائر المطبوعة المرنة من طبقة واحدة أو عدة طبقات من مواد رقيقة، مع طبقات أو دوائر موصلة مطلية على المناطق التي تتطلب توصيلات الدائرة. عادةً ما تكون هذه الطبقات الموصلة مصنوعة من رقائق النحاس، وتُشكل في أنماط الدائرة المطلوبة من خلال عمليات مثل الحفر الكيميائي أو التجريد الميكانيكي. يمكن أن تشمل لوحات الدوائر المطبوعة المرنة أيضًا مكونات دوائر، وموصلات، وعناصر إلكترونية أخرى. بعد أن فهمنا تعريف لوحات الدوائر المطبوعة المرنة ومفاهيمها الأساسية، دعونا نتحدث عن الأنواع الشائعة منها.

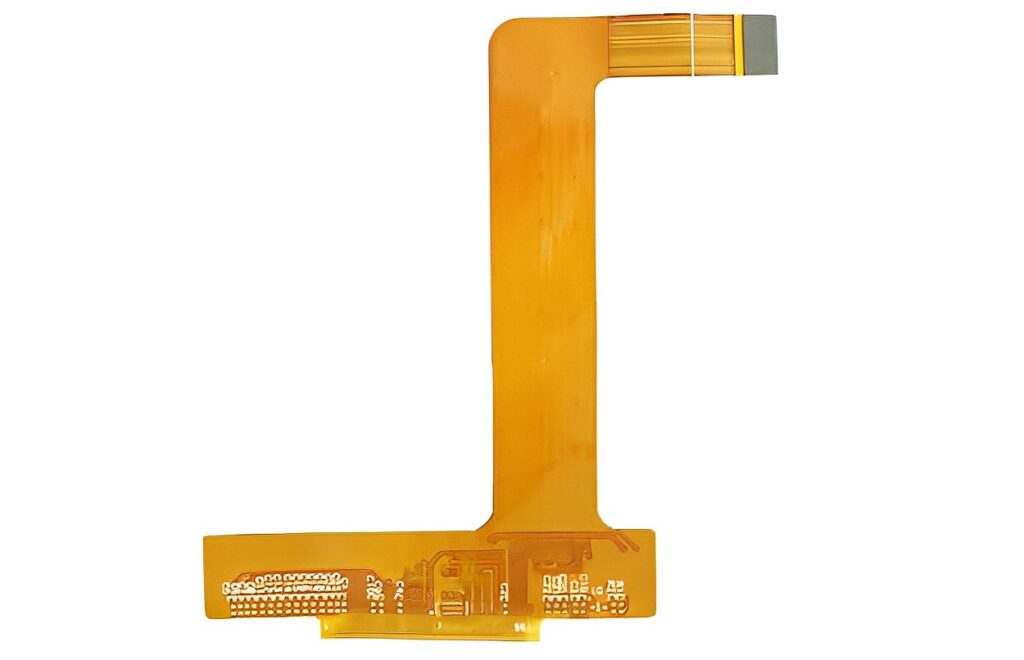

لوحة دارات مطبوعة مرنة أحادية الجانب (FPC)
عادةً ما تكون الدائرة الكهربائية على لوح مرن أحادي الجانب موضوعة على جانب واحد، وتستخدم رقاقة نحاسية كطبقة موصلة. يمكن إنشاء نمط الدائرة المطلوب عن طريق الحفر الكيميائي أو طرق الإزالة الميكانيكية. على الركيزة المرنة، يمكن إضافة طبقات واقية أو طبقات غطاء لتعزيز استقرار الدائرة ومتانتها. تُستخدم الألواح المرنة أحادية الجانب على نطاق واسع في التطبيقات البسيطة منخفضة التعقيد، وخاصةً في السيناريوهات التي تتطلب تصميمات مرنة ومدمجة. يمكن استخدامها في العديد من الأجهزة الإلكترونية مثل الأجهزة القابلة للارتداء، والهواتف المحمولة، والكاميرات الرقمية، والطابعات، وإلكترونيات السيارات، وغيرها. بفضل مزايا المرونة والتصميم المدمج، تتمتع الألواح المرنة أحادية الجانب بمجموعة واسعة من التطبيقات في المنتجات التي تُعطي الأولوية للوزن الخفيف والمرونة والموثوقية. من المهم ملاحظة أنه نظرًا لوجود جانب واحد فقط متاح لتوجيه الدائرة، فإن الألواح المرنة أحادية الجانب تتميز بكثافة دوائر وتكامل وظيفي أقل.
لوحة دارات مطبوعة مرنة مزدوجة الجوانب (FPC)
تتكون اللوحة المرنة ثنائية الجوانب من طبقتين مرنتين أساسيتين تفصلان بين طبقات الدائرة. تُصنع هذه الطبقات من رقائق النحاس، التي تُشكل في النهاية الدوائر ونقاط التوصيل المطلوبة من خلال عمليات مثل الحفر والتثقيب والطلاء الكهربائي. تتميز هذه الطبقات بقدرتها على تحمل الانحناء والتمدد مع الحفاظ على سلامة الدائرة. يحتوي كلا جانبي اللوحة المرنة ثنائية الجوانب على طبقات دوائر، مما يسمح بتوجيه الدوائر وتجميع المكونات على السطحين العلوي والسفلي. هذا يجعل الألواح المرنة ثنائية الجوانب أكثر مرونة وتكاملاً مقارنةً بالألواح المرنة أحادية الجانب. كما أنها تُتيح توصيلات دوائر ووحدات وظيفية أكثر في المساحات الصغيرة، مع تلبية متطلبات الكثافة العالية والاكتناز. تُستخدم الألواح المرنة ثنائية الجوانب على نطاق واسع في مختلف المجالات، وهي شائعة الاستخدام في الإلكترونيات الاستهلاكية، وإلكترونيات السيارات، والأجهزة الطبية، والفضاء، وغيرها من الصناعات التي تتطلب كثافة دوائر أعلى، وموثوقية، ومرونة. متطلبات تصميم وتصنيع الألواح المرنة ثنائية الجوانب عالية، وتشمل اعتبارات مثل اختيار الركيزة، وتصميم الدوائر، والتحكم في العمليات، واختبار الموثوقية.

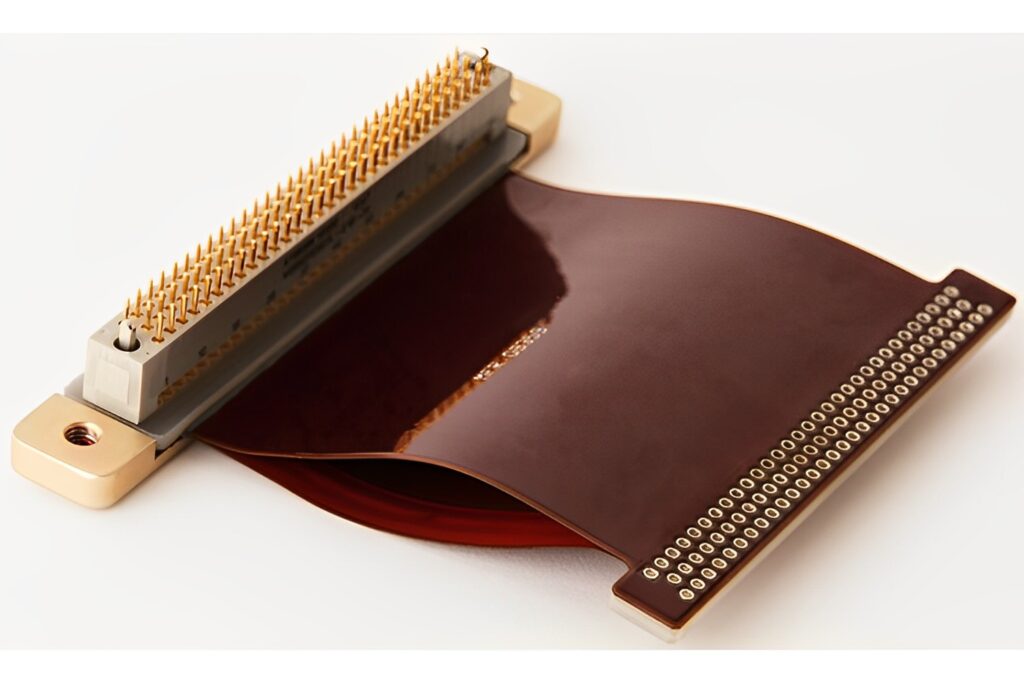

لوحة دارات مطبوعة مرنة متعددة الطبقات (FPC)
اللوحة المرنة متعددة الطبقات هي نوع من لوحات الدوائر الإلكترونية تتكون من طبقات متعددة من مادة أساسية مرنة. تجمع هذه اللوحة بين مرونة لوحات الدوائر المطبوعة المرنة وبنية لوحات الدوائر متعددة الطبقات، مما يوفر قدرات الانحناء والطي التي تتميز بها لوحات الدوائر المطبوعة المرنة، بالإضافة إلى كثافة وتعقيد أعلى للدوائر. تتكون اللوحات المرنة متعددة الطبقات عادةً من ثلاث طبقات مرنة أو أكثر، تحتوي كل منها على مسارات ومكونات للدوائر. تتصل هذه الطبقات كهربائيًا عبر فتحات توصيل (فتحات). يمكن ملء هذه الفتحات بالنحاس عن طريق الترسيب الكهروكيميائي أو إضافة مسامير معدنية لتحقيق الترابط بين طبقات الدائرة. يتطلب تصميم وتصنيع اللوحات المرنة متعددة الطبقات تقنيات وعمليات خاصة. يجب على المصممين مراعاة تصميم الدوائر، وترتيب التكديس، وسلامة الإشارات بين الطبقات المرنة لضمان التشغيل العادي واستقرار الدوائر. تلعب اللوحات المرنة متعددة الطبقات دورًا هامًا في العديد من مجالات التطبيق، وخاصةً في المجالات التي تتطلب توصيلات دوائر عالية الكثافة، وقيودًا على الحجم، وموثوقية عالية. تُستخدم على نطاق واسع في الأجهزة القابلة للارتداء، والأجهزة الطبية، وإلكترونيات السيارات، والفضاء، والإلكترونيات الاستهلاكية. تشمل مزايا الألواح المرنة متعددة الطبقات المرونة، والنحافة، ومقاومة الصدمات الجيدة، وكثافة الدوائر الكهربائية العالية، ومقاومة التداخل القوية. فهي توفر مرونة وموثوقية أكبر لتصميمات المنتجات الإلكترونية المبتكرة، مع تحسين الأداء العام وموثوقية المنتجات.

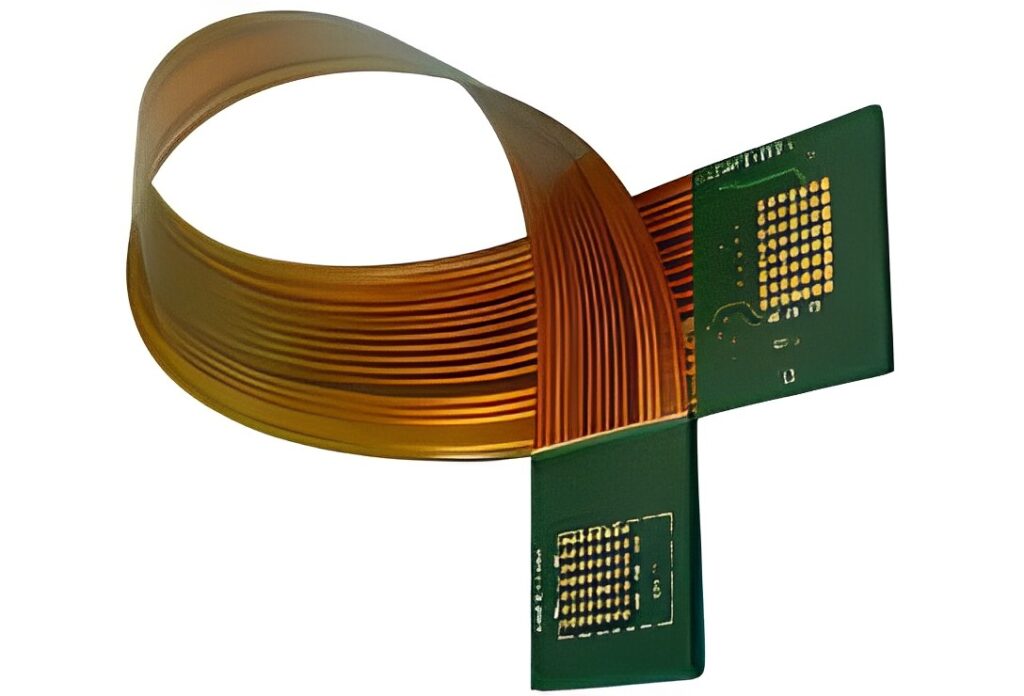

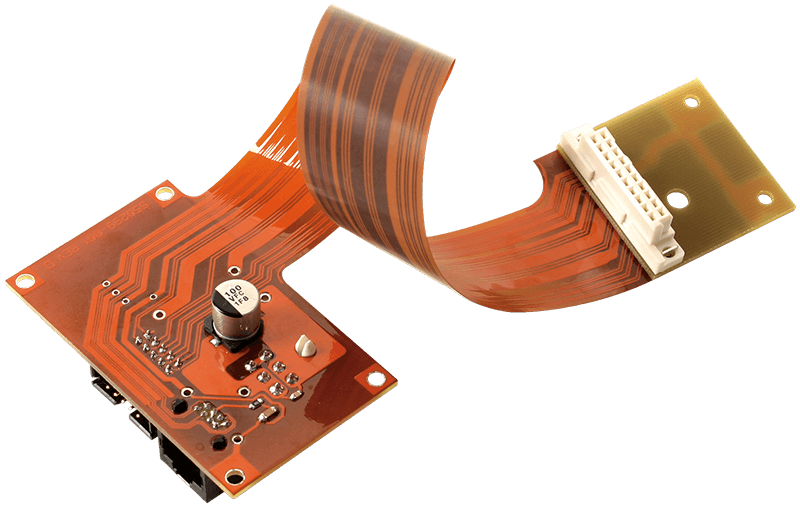

لوحة الدوائر المطبوعة الصلبة المرنة (PCB) هي نوع من لوحات الدوائر يجمع بين خصائص اللوحات الصلبة والمرنة. تتكون من طبقات صلبة ومرنة، مما يتيح توصيل الدوائر من خلال الطي أو الانحناء أو الالتواء. تجمع لوحة الدوائر المطبوعة الصلبة المرنة مزايا كل من اللوحات الصلبة والمرنة، مما يوفر المرونة والموثوقية والملاءمة للتطبيقات التي تتطلب تصميمات معقدة وتصاميم ثلاثية الأبعاد. تتكون لوحات الدوائر المطبوعة الصلبة المرنة عادةً من مواد مثل FR-4 للطبقات الصلبة، والبولي إيميد أو البوليستر للطبقات المرنة. توضع الطبقات الصلبة عادةً في أحد طرفي لوحة الدوائر المطبوعة أو في منتصفها لتوفير الدعم والحماية لمكونات الدائرة، بينما تقع الطبقات المرنة في مناطق أو أقسام الموصلات التي تتطلب الانحناء. سنشرح لكم بعد ذلك كيفية تصميم لوحة الدوائر المطبوعة المرنة.
كيفية تصميم PCB المرنة؟
يعتمد تصميم لوحة الدوائر المرنة على مخطط الدائرة، بهدف تحقيق الوظيفة المطلوبة كما يتصورها مصمم الدائرة. تتمحور الخطوات الرئيسية في عملية التصميم حول تصميم المخطط، مع مراعاة عوامل متعددة لضمان فعالية وموثوقية التصميم. فيما يلي شرح مفصل لعملية تصميم لوحة الدوائر المرنة. أهداف تصميم المخطط: يهدف تصميم مخطط لوحة الدوائر المرنة إلى ترجمة مخطط الدائرة إلى مخطط فعلي للوحة الدوائر يلبي المتطلبات الوظيفية لمصمم الدائرة. من خلال التوزيع والتوصيل المناسبين، يضمن ذلك التوصيل ونقل الإشارة بشكل صحيح بين مكونات الدائرة. تخطيط التوصيلات الخارجية: في تصميم المخطط، يجب مراعاة تخطيط التوصيلات الخارجية، بما في ذلك واجهات الإدخال/الإخراج، ووصلات الطاقة، وواجهات الاتصال، إلخ. يجب أن تُسهّل مواقع نقاط التوصيل الخارجية هذه وتوجيهها الاتصال بالأنظمة أو الأجهزة الأخرى. تحسين تخطيط المكونات الداخلية: في تصميم لوحة الدوائر المرنة، يُعد تحسين تخطيط المكونات الإلكترونية الداخلية أمرًا بالغ الأهمية. يؤدي ترتيب مواقع المكونات لتقليل حجم الدائرة وتعقيدها إلى زيادة موثوقية الدائرة وأدائها إلى أقصى حد. تحسين مسارات المعادن وتصميم الثقوب: يتضمن تصميم لوحة الدوائر المرنة أيضًا تحسين تخطيط الثقوب. يجب تحسين مسارات الثقوب لضمان جودة نقل الإشارة وموثوقيتها. يجب أن يأخذ تحديد موضع الثقوب وتصميمها في الاعتبار توصيلات الدائرة بين الطبقات وضمان موثوقيتها وأدائها. الحماية الكهرومغناطيسية: عند تصميم لوحات الدوائر المرنة، يجب اتخاذ تدابير حماية كهرومغناطيسية مناسبة لتقليل تأثير التداخل الكهرومغناطيسي الخارجي على الدائرة. يشمل ذلك تخطيطًا مناسبًا للتأريض، واستخدام طبقات الحماية والمستويات الأرضية لتقليل الإشعاع الكهرومغناطيسي والحساسية. اعتبارات تبديد الحرارة: يجب مراعاة قضايا تبديد الحرارة عند تصميم لوحة الدوائر المرنة. يضمن التصميم والوضع المناسب لمناطق تبديد الحرارة تبديدًا فعالًا للحرارة أثناء التشغيل عالي الطاقة، مما يتجنب أعطال الدائرة بسبب ارتفاع درجة الحرارة. تطبيق أدوات التصميم بمساعدة الحاسوب (CAD): تُستخدم أدوات التصميم بمساعدة الحاسوب (CAD) بشكل شائع للمساعدة في تصميمات لوحات الدوائر المرنة المعقدة. توفر هذه الأدوات وظائف متنوعة، مثل تصميم المخطط، وتخطيط التوجيه، وتحليل سلامة الإشارة، مما يُحسّن دقة التصميم وكفاءته. ومن خلال التصميم الدقيق للوحات الدوائر المرنة، يُمكن تحسين أداء الدوائر، وتوفير تكاليف الإنتاج، وضمان أداء موثوق للدوائر وتبديد الحرارة. وتتطلب عملية التصميم مراعاة عوامل مثل المتطلبات الوظيفية، وتحسين المخطط، وسلامة الإشارة، والحماية الكهرومغناطيسية.والتبديد الحراري، مما يضمن موثوقية التصميم واستقراره.تطبيقات Flex PCB
بفضل خصائصها الفريدة، تُستخدم لوحات الدوائر المطبوعة المرنة على نطاق واسع في مختلف الصناعات ومجالات التطبيق. فيما يلي بعض مجالات تطبيقها الرئيسية: تكنولوجيا الأجهزة القابلة للارتداء: تلعب لوحات الدوائر المطبوعة المرنة دورًا محوريًا في هذه التكنولوجيا. بفضل خفة وزنها ومرونتها، تتوافق هذه اللوحات بسلاسة مع منحنيات الجسم، مع توفير توصيلات الدوائر الكهربائية اللازمة ودعم الوظائف. ومن الأمثلة على ذلك الساعات الذكية، وأجهزة مراقبة الصحة، والأجهزة الذكية القابلة للارتداء. إلكترونيات السيارات: تتزايد أهمية لوحات الدوائر المطبوعة المرنة في مجال إلكترونيات السيارات. فنظرًا لمحدودية المساحة وكثرة منحنياتها في السيارات، يمكن للوحات الدوائر المطبوعة المرنة استغلال المساحة بكفاءة مع تلبية متطلبات توصيل الدوائر الكهربائية المعقدة. وتلعب دورًا رئيسيًا في أنظمة الملاحة في السيارات، وأنظمة الترفيه داخل السيارات، ووحدات التحكم في الهيكل، ولوحات القيادة. الأجهزة الطبية: تُستخدم لوحات الدوائر المطبوعة المرنة على نطاق واسع في صناعة الأجهزة الطبية. تسمح مرونة هذه اللوحات بالتكيف مع الأشكال المعقدة للمعدات الطبية مع توفير توصيلات دوائر كهربائية مستقرة وموثوقة. وتُستخدم في أجهزة التصوير الطبي، وأجهزة تنظيم ضربات القلب، وأجهزة الاستشعار القابلة للزرع، وأجهزة المراقبة الحيوية، وغيرها. الفضاء الجوي: يتزايد استخدام لوحات الدوائر المطبوعة المرنة في صناعة الفضاء الجوي. تتطلب تطبيقات الفضاء الجوي متطلبات صارمة فيما يتعلق بالوزن والمساحة، كما أن خفة وزن ومرونة لوحات الدوائر المطبوعة المرنة تجعلها خيارًا مثاليًا. تُستخدم في أنظمة التحكم في الطيران، ومعدات الاتصالات عبر الأقمار الصناعية، وأجهزة الطيران، والدوائر الداخلية للمركبات الفضائية. صناعات أخرى: بالإضافة إلى القطاعات الأخرى، تُستخدم لوحات الدوائر المطبوعة المرنة أيضًا في العديد من المجالات الأخرى. على سبيل المثال، تُستخدم في المنتجات الإلكترونية الاستهلاكية مثل الأجهزة اللوحية والهواتف الذكية والشاشات القابلة للطي. علاوة على ذلك، تلعب دورًا مهمًا في الأتمتة الصناعية، والعسكرية والدفاعية، وأجهزة الاتصالات، وإنترنت الأشياء (IoT). بشكل عام، نطاق استخدام لوحات الدوائر المطبوعة المرنة واسع، ويغطي جميع الصناعات التي تتطلب توصيلات دوائر مرنة وتصميمات مصغرة. فهي لا تلبي متطلبات الأجهزة الإلكترونية الحديثة من حيث المرونة والموثوقية فحسب، بل توفر أيضًا إمكانيات أكبر لتصميمات منتجات مبتكرة. مع التقدم التكنولوجي المستمر، ستستمر مجالات استخدام لوحات الدوائر المطبوعة المرنة في التوسع والتنوع.الاتجاهات المستقبلية للوحات PCB المرنة
تشهد لوحات الدارات المطبوعة المرنة، كتقنية إلكترونية مبتكرة، تطورًا وتقدمًا مستمرين. وفيما يلي بعض الاتجاهات المستقبلية لهذه اللوحات، والتي تُقدم رؤىً حول اتجاهات تطويرها المحتملة. مع التقدم في علوم المواد وتكنولوجيا النانو، نتوقع ظهور مواد جديدة ذات خصائص فريدة وقابلية للتكيف لتصنيع لوحات الدارات المطبوعة المرنة. قد تشمل هذه المواد مواد قابلة للطي، ذاتية الإصلاح، عالية التوصيل الحراري، وعالية القوة، مما يُعزز أداء وموثوقية لوحات الدارات المطبوعة المرنة. ومن أهم خصائصها قدرتها على الانحناء والطي. في المستقبل، ومع المزيد من التطورات في تقنية الطي، نتوقع تطبيقات أوسع لهذه اللوحات في مجالات مثل الأجهزة الإلكترونية القابلة للطي والأجهزة القابلة للارتداء. سيؤدي ذلك إلى منتجات إلكترونية أكثر مرونة وقابلية للحمل ومتعددة الوظائف. ومع التطور السريع لإنترنت الأشياء (IoT) والأجهزة الذكية، يزداد الطلب على لوحات الدارات المطبوعة المرنة. ستركز لوحات الدارات المطبوعة المرنة المستقبلية بشكل أكبر على تعزيز الذكاء والتكامل لتلبية متطلبات الأنظمة الإلكترونية المعقدة وعالية التكامل. يشمل ذلك دمج أجهزة الاستشعار، وهوائيات الترددات الراديوية، ووحدات تجميع الطاقة، والشاشات المرنة. ستواصل لوحات الدارات المطبوعة المرنة (Flex PCBs) المستقبلية تطورها نحو أشكال أصغر وأرق. ومع توجه الأجهزة الإلكترونية نحو التصغير والحجم الصغير، ستلعب لوحات الدارات المطبوعة المرنة دورًا حاسمًا في تمكين المكونات الإلكترونية من التكيف مع المساحات الصغيرة ومتطلبات الأبعاد. سيدفع هذا الابتكار والتقدم التكنولوجي في لوحات الدارات المطبوعة المرنة. يكتسب الوعي البيئي والتنمية المستدامة اهتمامًا واسع النطاق. سيركز تصنيع لوحات الدارات المطبوعة المرنة المستقبلية على مراعاة البيئة والاستدامة. يشمل ذلك استخدام مواد صديقة للبيئة، واعتماد عمليات تصنيع موفرة للطاقة، وتشجيع تطبيق نماذج الاقتصاد الدائري. باختصار، ستعرض الاتجاهات المستقبلية للوحات الدارات المطبوعة المرنة المزيد من الابتكارات والاختراقات في تطوير المواد، وتكنولوجيا الطي، والذكاء الاصطناعي، والتصغير، والتنمية المستدامة. سيجلب هذا مزيدًا من المرونة والموثوقية والأداء لتصاميم الأجهزة الإلكترونية، مما يدفع عجلة التطوير التكنولوجي والابتكار في مختلف الصناعات.
من خلال هذه المقالة، تعلمنا درسًا هامًا. نأمل أن تكون هذه المقالة قد أفادتكم ووفرت لكم فهمًا شاملًا وإلهامًا فيما يتعلق بلوحات الدوائر المطبوعة المرنة. شكرًا لقراءتكم! إذا كانت لديكم أي أسئلة أو ملاحظات، فلا تترددوا في التواصل معنا . نتمنى لكم التوفيق في عالم لوحات الدوائر المطبوعة المرنة!
