عزز كفاءة إنتاجك باستخدام 4 طرق متقدمة لتقسيم لوحة الدوائر المطبوعة

في صناعة الإلكترونيات سريعة التطور اليوم، يُعد تحسين كفاءة الإنتاج أمرًا بالغ الأهمية. في عملية تصنيع لوحات الدوائر المطبوعة، تُعدّ عملية التجميع بالألواح استراتيجيةً شائعةً تُعزز كفاءة الإنتاج وجودة المنتج بشكل كبير. ولزيادة تحسين كفاءة الإنتاج، أصبح اعتماد أساليب التجميع بالألواح المتقدمة اتجاهًا شائعًا.

سترشدك هذه المقالة خلال استكشاف أربع طرق متقدمة لتجميع لوحات الدوائر المطبوعة، والتي لا تعزز كفاءة الإنتاج فحسب، بل تقلل أيضًا من الأخطاء والعيوب، مما يُحسّن جودة المنتج بشكل عام. أولًا، سنشرح ماهية التجميع وأهميته في إنتاج لوحات الدوائر المطبوعة. التجميع هو تقنية تصنيع تتضمن تجميع عدة لوحات دوائر مطبوعة على لوحة أكبر. بوضع عدة لوحات على لوحة واحدة للتصنيع، يمكن تحقيق الإنتاج على دفعات وإدارة مركزية، مما يُحسّن كفاءة الإنتاج بشكل كبير. الهدف الرئيسي من التجميع هو تسهيل حركة لوحات الدوائر المطبوعة بسلاسة على خط التجميع. يمكن أن يكون لكل لوحة على اللوحة تصميم متطابق أو تصميم مختلف. بمجرد اكتمال الإنتاج، يمكن فصل اللوحة بسهولة إلى لوحات دوائر مطبوعة فردية. من مزايا التجميع القدرة على تحسين إنتاج لوحات الدوائر المطبوعة صغيرة الحجم أو غير منتظمة الشكل. بالنسبة للوحات الدوائر المطبوعة التي يقل حجمها عن 50 ملم × 50 ملم، يُنصح بشدة بالتجميع. من خلال تجميع عدة لوحات دوائر مطبوعة معًا على لوحة واحدة، يمكن للمصنعين تبسيط عملية التجميع، وتقليل وقت الإنتاج، وخفض التكاليف. بالإضافة إلى ذلك، توفر عملية التجميع الفوائد التالية:

تحسين الكفاءة: تسمح عملية التجميع بالتعامل المتزامن مع لوحات PCB المتعددة أثناء عملية التصنيع، مما يقلل أوقات الانتظار ويحسن الكفاءة الشاملة.

تجميع واختبار مُبسَّط: بوضع عدة لوحات دوائر مطبوعة على لوحة واحدة، تُبسَّط عمليات التجميع والاختبار. ويستطيع فنيو التجميع العمل بسهولة على اللوحة، مما يُؤدِّي عمليات اللحام والاختبار بكفاءة أكبر.

تقليل الأخطاء والأضرار: تعمل عملية التجميع على تقليل فرص التعامل الفردي مع كل لوحة PCB، وبالتالي تقليل مخاطر الأخطاء البشرية أو الأضرار التي يمكن أن تحدث أثناء عملية التعامل.

يُعد فهم مفهوم تجميع لوحات الدوائر المطبوعة أمرًا بالغ الأهمية لتحسين عملية الإنتاج من خلال هذه التقنية التصنيعية. فهي توفر للمصممين والمصنّعين وعمال التجميع حلاً أكثر كفاءة وموثوقية لتصنيع لوحات الدوائر المطبوعة. بعد ذلك، سنتعمق في أربع طرق متقدمة لتجميع لوحات الدوائر المطبوعة: التسجيل الرأسي، والتوجيه بالعلامات التبويبية، وقضبان الانفصال، وفصل الطبقات المُتحكّم فيه. سنستكشف مبادئ عمل كل طريقة وتطبيقاتها ومزاياها بالتفصيل. من خلال فهم خصائص هذه الطرق ونطاقها، ستتمكن من اختيار طريقة التجميع الأنسب لمتطلبات مشروعك.

طرق تجميع لوحة الدوائر المطبوعة: التسجيل الرأسي

طريقة V-Scoring هي طريقة شائعة لفصل الألواح، وتتضمن قطع أخاديد على شكل حرف V على اللوحة لفصل لوحات الدوائر الفردية. هذه الطريقة مناسبة للألواح ذات الأشكال المنتظمة. من أهم مزاياها الكفاءة العالية والتكلفة المنخفضة، فهي تسمح بفصل سريع ودقيق للوحات الدوائر، كما أنها سهلة التنفيذ. مع ذلك، لا تناسب طريقة V-Scoring الألواح ذات الأشكال غير المنتظمة أو القطع المعقدة. كما أنها غير مناسبة عندما تكون مكونات لوحة الدائرة معلقة على الحافة، فقد تتلف أثناء عملية الفصل.

طرق تجميع لوحة الدوائر المطبوعة: التوجيه باستخدام علامات التبويب

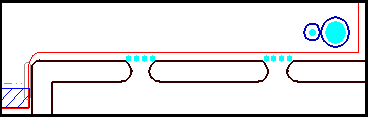

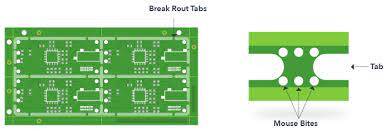

التوجيه بالعلامات التبويبية هو طريقة مرنة لتوزيع الألواح، مناسبة للوحات الدوائر المطبوعة غير منتظمة الشكل. تتضمن هذه الطريقة إنشاء علامات تبويب صغيرة، تُعرف باسم "العلامات التبويبية"، على طول حواف كل لوحة دائرة لتثبيتها معًا. يمكن إنشاء هذه العلامات بالقطع أو الحفر، مما يوفر دعمًا مؤقتًا أثناء التجميع والاختبار. تكمن مزايا التوجيه بالعلامات التبويبية في قدرتها على استيعاب الأشكال والمكونات غير المنتظمة التي تمتد إلى ما وراء حافة اللوحة. بالإضافة إلى ذلك، يجب أن يكون تصميم العلامات التبويبية متينًا لضمان سهولة القطع أو الكسر بعد التجميع والاختبار. عادةً ما تحتوي العلامات التبويبية على ثقوب أو فتحات إضافية للمساعدة في فصل لوحات الدوائر الفردية، مما يضمن توزيعًا متساويًا للإجهاد على طول حافة اللوحة، ويقلل من خطر التلف أو التشوه.

طرق تجميع لوحة الدوائر المطبوعة: قضبان الانفصال

قضبان الفصل هي طريقة لتركيب الألواح، تتضمن إضافة شرائح رقيقة من المواد إلى حواف اللوحة لتوفير دعم إضافي. يتراوح عرض هذه القضبان عادةً بين 5 و8 ملم، مما يوفر ثباتًا إضافيًا للوحة أثناء عملية التصنيع. بمجرد تجميع لوحات الدوائر واختبارها، يمكن فصل قضبان الفصل بسهولة، مما يفصل كل لوحة على حدة. تكمن ميزة هذه الطريقة في بساطة إضافة وفصل قضبان الفصل، مع الحفاظ على حواف ناعمة وخالية من النتوءات على لوحات الدوائر.

طرق تجميع لوحة الدوائر المطبوعة: الفصل المتحكم للطبقات

فصل الطبقات المُتحكم به هو طريقة تقسيم ألواح مناسبة لحالات محددة. يستخدم هذا الأسلوب بنية طبقة محددة للوحة لفصل لوحات الدوائر عن طريق فصل طبقات التحكم. تُستخدم هذه الطريقة في لوحات الدوائر المطبوعة متعددة الطبقات المعقدة، حيث تُستخدم طبقات التحكم لإنشاء نقاط فصل. تشمل مزايا فصل الطبقات المُتحكم به تحسين كفاءة الإنتاج وتقليل مخاطر التلف والتشوه أثناء عملية الفصل. من الضروري مراعاة موقع طبقة التحكم وتفاصيل التنفيذ بدقة أثناء عملية التصميم لضمان نجاح تطبيق طريقة التقسيم هذه. بفهم طرق التقسيم الأربع المتقدمة هذه، يمكنك اختيار الطريقة الأنسب لتحسين كفاءة الإنتاج وجودة المنتج بناءً على خصائص ومتطلبات تصميم لوحة الدوائر المطبوعة. لكل طريقة مزاياها الفريدة ونطاق تطبيقها، لذا من المهم تقييم واختيار طريقة التقسيم المناسبة بعناية أثناء عملية التصميم. قبل اختيار طريقة التقسيم، تأكد من فهم المتطلبات الخاصة للمشروع بدقة. ضع في اعتبارك عوامل مثل حجم لوحة الدوائر المطبوعة وشكلها وتخطيط مكوناتها وحجم إنتاجها لتحديد طريقة التقسيم الأنسب. قيّم تأثير طرق التجميع المختلفة على كفاءة الإنتاج وتكاليفه. راعِ متطلبات المعدات والعمليات لكل طريقة، بالإضافة إلى التحسينات المحتملة في كفاءة الإنتاج وتوفير التكاليف. تأكد من أن طريقة التجميع المختارة لا تؤثر على جودة وموثوقية لوحة الدوائر المطبوعة. قيّم تأثير كل طريقة على لوحة الدوائر ومكوناتها، خاصةً عند التعامل مع الأشكال المعقدة أو المكونات الحساسة أو الإشارات عالية التردد. تعاون مع المصنّعين أو مقدمي خدمات تجميع لوحات الدوائر المطبوعة وناقش توصياتهم ورؤاهم. يتمتعون بخبرة واسعة ويمكنهم تقديم نصائح مُحددة بناءً على متطلبات المشروع. ضع في اعتبارك قابلية التوسع والتكيف المستقبلية عند اختيار طريقة التجميع. إذا كان من المتوقع زيادة حجم الإنتاج أو تحسينات في خط الإنتاج، فقد يكون اختيار طريقة تجميع مرنة وقابلة للتعديل خيارًا مُفيدًا. أجرِ التجارب والتحقق من الجودة قبل الانتهاء من طريقة التجميع. أنشئ لوحات نموذجية للاختبار والتقييم لضمان أن الطريقة المختارة تُلبي نتائج الإنتاج المتوقعة ومعايير الجودة. ابقَ على اطلاع دائم بتطورات الصناعة والتقدم المحرز في تقنيات وطرق التجميع. حضور الندوات والمعارض والدورات التدريبية ذات الصلة، والمشاركة في تبادل المعرفة مع المهنيين للتعلم المستمر وتحسين قرارات التحكيم.

أخيرًا، سنشارك بعض دراسات الحالة الناجحة التي توضح التطبيق العملي وفعالية أساليب التجميع المتقدمة في الإنتاج. الشركة (أ) شركة متخصصة في إنتاج الأجهزة الإلكترونية عالية الأداء. تستخدم الشركة أسلوب التجميع بتقنية V-scoring في إنتاج لوحات الدوائر المطبوعة. من خلال دمج عدة لوحات دوائر مطبوعة على لوحة أكبر، حققت الشركة عملية إنتاج فعالة. باستخدام أسلوب V-scoring، نجحت الشركة في فصل لوحات الدوائر المطبوعة بأحجام وأشكال مختلفة، مما قلل من الازدحام على خط الإنتاج وقلّل من أخطاء التصنيع. مكّنها هذا التحسين من تسليم المنتجات في الوقت المحدد وعزز كفاءة الإنتاج الإجمالية. الشركة (ب) شركة متخصصة في تصميم وتصنيع شواحن السيارات الكهربائية. ولتحسين كفاءة الإنتاج، اعتمدت الشركة أسلوب التجميع بتقنية Tab-routing. يتيح هذا الأسلوب التعامل بسهولة مع لوحات الدوائر المطبوعة ذات الأشكال غير المنتظمة والمكونات المتدلية من الحافة. ​​من خلال تصميم علامات تبويب بقوة مناسبة، يمكنها ضمان تثبيت لوحات الدوائر المطبوعة بإحكام أثناء التجميع والاختبار، مع السماح أيضًا بسهولة القطع أو الفصل بعد التجميع. توفر طريقة التجميع هذه مرونة وكفاءة، مما يُمكّنها من الاستجابة بسرعة لمتطلبات السوق وتقديم منتجات شواحن عالية الجودة. شركة C هي شركة مُصنّعة متخصصة في معدات الاتصالات. وقد اعتمدت طريقة التجميع بنظام القضبان المنفصلة في إنتاج لوحات الدوائر المطبوعة. بإضافة قضبان منفصلة على حواف اللوحة، يُمكنها التحكم بشكل أفضل في الاهتزازات والتشوهات أثناء عملية الإنتاج. بمجرد تجميع لوحات الدوائر واختبارها، يُمكن فصل القضبان المنفصلة بسهولة، تاركةً وراءها حوافًا نظيفة وناعمة، مما يضمن منتجات لوحات دوائر مطبوعة عالية الجودة. وقد حسّنت طريقة التجميع هذه كفاءة إنتاجها بشكل كبير وقللت من مشاكل جودة المنتج الناتجة عن التلف أو التشوهات أثناء عملية التصنيع. شركة D هي شركة متخصصة في تصنيع المنتجات الإلكترونية الفضائية. لتلبية المتطلبات العالية لسلامة الإشارة، اعتمدت طريقة التجميع بنظام فصل الطبقات المُتحكم فيه. من خلال دمج فصل الطبقات المُتحكم فيه في تصميماتها، يُمكنها عزل الإشارات عالية السرعة بفعالية عن الإشارات منخفضة السرعة، مما يُقلل من التداخل والتداخل الكهرومغناطيسي. يُسهم هذا التحسين التكنولوجي في تعزيز الحماية ضد التداخل وتحسين جودة الإشارة، مما يُقلل من مخاطر تدهور الأداء أو الأعطال. وقد طبّقت الشركة "د" بنجاح طريقة التقسيم هذه، مما أدى إلى زيادة كفاءة الإنتاج وموثوقية منتجاتها الإلكترونية الفضائية. ستُسلّط دراسات الحالة هذه الضوء على النتائج الفعلية لهذه الطرق في تحسين كفاءة الإنتاج، وتقليل الأخطاء، وتحسين جودة المنتج.نوضح بمزيد من التفصيل فوائد اعتماد أساليب التجميع المتقدمة. بقراءة هذه المقالة، ستتعلم كيفية تعزيز كفاءة إنتاج لوحات الدوائر المطبوعة (PCB) باستخدام هذه الأساليب المتقدمة. نشجعك على تطبيق هذه الأساليب في إنتاجك الفعلي، وجني فوائد جمة من زيادة الكفاءة وتحسين جودة المنتج. لنتعمق أكثر في أساليب التجميع المتقدمة هذه، ولنبدأ فصلاً جديدًا في صناعة لوحات الدوائر المطبوعة.
