في مجال تصنيع الإلكترونيات، تُعدّ لوحات الدوائر المطبوعة (PCBs) مكونات أساسية أساسية تلعب دورًا محوريًا في توصيل ودعم العناصر الإلكترونية. ومع ذلك، لضمان أداء وموثوقية لوحات الدوائر المطبوعة، تُعد عمليات معالجة الأسطح بالغة الأهمية. من بين تقنيات معالجة الأسطح العديدة، سنركز اليوم على "الذهب المغمور بالنيكل الخالي من الكهرباء (ENIG)" ونستكشف أسراره ومزاياه وتحدياته في تصنيع لوحات الدوائر المطبوعة.
عملية الطلاء الكهربائي للذهب المغمور
تشتهر عملية الذهب المغمور، المعروفة أيضًا باسم النيكل المغمور بالذهب أو النيكل-الذهب الكيميائي، بخصائصها الفريدة وتطبيقاتها الواسعة. في هذه العملية، تُرسَب طبقة من النيكل بسمك مناسب على سطح الموصل للوحة الدوائر المطبوعة (PCB) باستخدام طرق كيميائية. بعد ذلك، تُرسَب طبقة من الذهب بسمك محدد (عادةً ما يتراوح بين 0.025 و0.075 ميكرومتر) على طبقة النيكل. لا يقتصر هذا الإجراء على إضفاء تسطيح ممتاز على سطح وسادة اللحام، بل يُشكل أيضًا طبقة واقية على السطح والجوانب. هذا لا يُساعد فقط في اللحام، بل يُتيح أيضًا أشكالًا مُختلفة من الترابط أو ربط الأسلاك، مما يُتيح إمكانيات أكبر لتوصيل المكونات الإلكترونية.مزايا النيكل الذهبي المغمور الخالي من الكهرباء (ENIG): التسطح والتنوع
تتميز عملية ENIG (الذهب المغمور بالنيكل الخالي من الكهرباء) في تصنيع لوحات الدوائر المطبوعة (PCB) بسطحها المسطح وتعدد استخداماتها. يُعدّ تسطح سطح وسادة اللحام عاملاً حاسماً في ضمان استقرار التوصيل والأداء للمكونات الإلكترونية. علاوة على ذلك، يُساعد سطح وسادة اللحام المسطح على تقليل إجهاد اللحام ويعزز موثوقية المنتجات الإلكترونية. تستخدم عملية ENIG طرقاً كيميائية دقيقة لترسيب طبقات من النيكل والذهب بالتساوي على سطح وسادة اللحام، مما ينتج عنه سطح أملس ومسطح. يُعدّ تسطح سطح وسادة اللحام أمراً بالغ الأهمية لمختلف أنواع التوصيلات، وخاصةً في تصنيع الأجهزة الإلكترونية الدقيقة والدوائر المتكاملة عالية الكثافة. سواءً كان اللحام تقليدياً، أو ربطاً بالنتوءات الأكثر تعقيداً، أو ربطاً بالسلك، فإن عملية ENIG (الذهب المغمور بالنيكل الخالي من الكهرباء) تُوفر أساساً مثالياً لطرق التوصيل هذه. أثناء اللحام، يضمن السطح المسطح توزيعاً متساوياً للحام، مما يُنتج وصلات وصلات لحام أكثر موثوقية. في لحام التداخل أو لحام الأسلاك المعدنية، توفر نعومة قناع اللحام قاعدة دعم ثابتة للسلك، مما يضمن دقة وضع وصلات اللحام وجودة التوصيلات. بالإضافة إلى ذلك، تُشكل طبقة الذهب المغمور، كطلاء واقٍ فائق، حاجزًا قويًا على سطح وجوانب وسادة اللحام، مما يعزلها بفعالية عن الأكسجين والرطوبة والمواد الكيميائية الخارجية. هذا لا يُطيل عمر وسادة اللحام فحسب، بل يُعزز أيضًا استقرار وموثوقية المكونات. في البيئات القاسية، مثل درجات الحرارة والرطوبة العالية أو بيئات الغازات المسببة للتآكل، يكون الدور الوقائي لطبقة الذهب المغمور ملحوظًا بشكل خاص، حيث تُوفر للمكونات الإلكترونية قدرة مقاومة عالية. لا تُعزز عملية الذهب المغمور استواء وسادات اللحام فحسب، مما يُحسّن جودة اللحام واستقرار التوصيل، بل تُوفر أيضًا مرونة أكبر في استخدام لوحات الدوائر المطبوعة. سواءً باستخدام طرق اللحام التقليدية أو تقنيات التوصيل الأكثر تقدمًا، تُوفر عملية الذهب المغمور أساسًا متينًا، مما يُتيح أداءً ممتازًا في مختلف المجالات.التحديات التي تواجهها شركة Immersion Gold
في حين أن تقنية الذهب المغمور تقدم بالفعل العديد من المزايا في تصنيع لوحات الدوائر المطبوعة، إلا أنها تأتي أيضًا مع سلسلة من التحديات.تعقيد الصناعة اليدوية
عملية التصنيع المعقدة. ينشأ تعقيد عملية الطلاء الكهربائي من عدة خطوات رئيسية في تصنيعها. أولًا، يتطلب ترسيب النيكل تحكمًا دقيقًا في معايير مثل درجة الحرارة والتركيز والتيار لضمان تجانس طبقة النيكل وتماسكها. بعد ذلك، يتطلب استبدال طبقة الذهب تحكمًا دقيقًا في الوقت والتركيز لتجنب زيادة أو نقص سماكة طبقة الذهب. إن المتطلبات الدقيقة لهذه الخطوات تجعل عملية التصنيع معقدة، وتتطلب معدات ودعمًا فنيًا عالي التخصص، مما يزيد من صعوبة وتعقيد التصنيع.اعتبارات التكلفة
ارتفاع تكاليف التصنيع. يؤدي تعقيد عملية الطلاء الكهربائي مباشرةً إلى زيادة تكاليف التصنيع. ولضمان استيفاء كل خطوة للمعايير، يحتاج المصنعون إلى استثمار مبالغ كبيرة من العمالة والمعدات والوقت. كما أن متطلبات التحكم الدقيق تستلزم استثمارات أكبر في صيانة المعدات ومعايرتها. إضافةً إلى ذلك، تُشكل المواد باهظة الثمن اللازمة لعملية الطلاء الكهربائي، مثل أملاح الذهب والنيكل، ضغوطًا على تكاليف التصنيع. لذلك، على الرغم من أن عملية الطلاء الكهربائي تُوفر معالجة عالية الجودة لأسطح لوحات الدوائر المطبوعة، إلا أن تكاليف تصنيعها المرتفعة تحد من انتشار استخدامها في بعض السياقات.مشاكل الطلاء السفلي والطلاء المخترق
المخاطر المحتملة في عيوب التصنيع. في ظل ظروف معينة، قد تواجه عملية الطلاء الكهربائي مشاكل في الطلاء السفلي والطلاء النافذ، مما قد يؤدي إلى عيوب خطيرة في تصنيع لوحات الدوائر المطبوعة. يشير الطلاء السفلي إلى عدم اكتمال ترسب طبقات كافية من النيكل أو الذهب على سطح موصل لوحة الدوائر المطبوعة، مما يؤدي إلى عدم استقرار أو حتى تلف توصيلات المكونات الإلكترونية. من ناحية أخرى، ينطوي الطلاء النافذ على تسرب أيونات معدنية إلى مناطق غير موصلة، مما قد يؤدي إلى قصر في الدائرة الكهربائية أو مشاكل أخرى. قد يؤدي حدوث هذه المشاكل إلى مزيد من عدم اليقين في عملية التصنيع، مما يتطلب تشديد مراقبة الجودة وطرق الكشف لمنع العيوب المحتملة.محتوى الفوسفور في طلاء النيكل
اعتبارات للتطبيقات الخاصة. في عملية طلاء النيكل، تحتوي طبقة النيكل على نسبة تتراوح بين 6% و9% من الفوسفور، مما قد يثير بعض المخاوف في تطبيقات محددة. على سبيل المثال، في بعض الدوائر عالية التردد، قد يتداخل وجود الفوسفور مع نقل الإشارة. بالإضافة إلى ذلك، في التطبيقات التي تتطلب تركيبًا ماديًا صارمًا، قد يحد وجود الفوسفور من ملاءمة عملية طلاء النيكل. لذلك، عند اختيار عملية معالجة الأسطح، يتعين على المصنعين موازنة تأثير محتوى الفوسفور على أداء المنتج النهائي. على الرغم من مواجهة هذه التحديات في تصنيع لوحات الدوائر المطبوعة، من المتوقع أن تتغلب عملية التذهيب بالغمر تدريجيًا على هذه المشكلات مع التطور التكنولوجي المستمر وتحسين العمليات. في المستقبل، ومع إدخال مواد وتقنيات جديدة وتحسينات في عملية التصنيع، من المتوقع أن تعزز عملية التذهيب بالغمر موثوقيتها وقابليتها للتطبيق، مما يوفر فرصًا أكبر للتطوير في صناعة الإلكترونيات.تأثير الوسادة السوداء: فك رموز ظاهرة تخميل النيكل

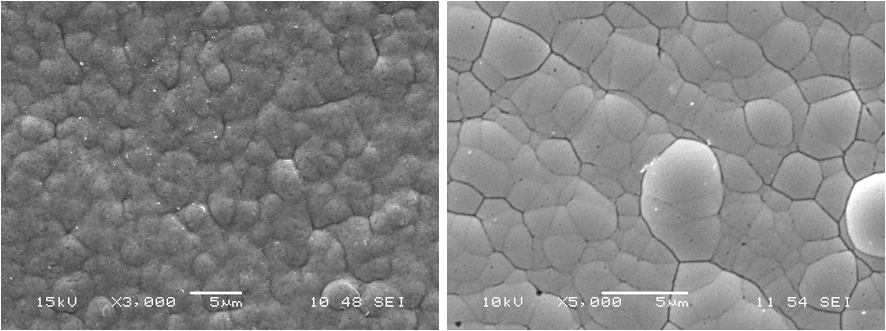

في عملية تصنيع لوحات الدوائر المطبوعة (PCB) في مجال الإلكترونيات، تُوفر عملية النيكل الخالي من الكهرباء، كجزء من معالجة الأسطح، منصة مثالية للحام والتوصيل. ومع ذلك، وكما هو الحال في العديد من التطبيقات التكنولوجية الشائعة، فإن عملية طلاء النيكل الخالي من الكهرباء لا تخلو من العيوب. ومن أبرز هذه العيوب "تأثير البقعة السوداء"، وهي ظاهرة غامضة ترتبط ارتباطًا مباشرًا بموثوقية العملية واستقرارها. يشير تأثير القرص الأسود إلى ظاهرة تخميل النيكل، والتي تحدث بشكل أساسي عند السطح الفاصل بين النيكل والذهب. ببساطة، يحدث هذا لأن طبقة النيكل قد تتعرض للأكسدة المفرطة في ظل ظروف معينة، مما يُشكل طبقة كثيفة من أكسيد النيكل، مما يُؤدي إلى مظهر أسود على سطح وسادة اللحام. قد يكون لهذا آثار كبيرة على تصنيع لوحات الدوائر المطبوعة وتوصيلات المكونات، مثل ضعف التصاق المكونات بوسادة اللحام، وانخفاض جودة وصلات اللحام، وحتى مشاكل محتملة في انفصال المكونات. آلية تأثير القرص الأسود معقدة بشكل غير عادي، وتتضمن تفاعلات بين مختلف العمليات الكيميائية والفيزيائية. اكتشف العلماء خلال أبحاثهم وجود عوامل عديدة تؤثر على تأثير القرص الأسود، بما في ذلك سُمك طبقة النيكل، وشكل واجهة الوصلات المعدنية، والاختلافات في البنى البلورية بين النيكل والذهب. إضافةً إلى ذلك، قد تؤثر معاملات العملية والظروف البيئية أيضًا على تأثير القرص الأسود. على الرغم من الآليات المعقدة لتأثير الوسادة السوداء، إلا أن هذه القضية الشائكة أثارت اهتمامًا كبيرًا بين الباحثين، مما حفّز أبحاثهم المستمرة في مجال معالجة أسطح لوحات الدوائر المطبوعة. ومن خلال البحث المتعمق، يسعى العلماء جاهدين إلى إيجاد حلول مستقرة وموثوقة لتخفيف أو القضاء على تأثير الوسادة السوداء. على مدى العقود الماضية، اقترح الباحثون العديد من الطرق لمعالجة تأثير الوسادة السوداء، مثل تحسين عملية تصنيع طبقات النيكل، وتعديل بنية الواجهات المعدنية، وحتى استكشاف مواد سبائك جديدة. لم تُسهم هذه الجهود في تعزيز موثوقية تصنيع لوحات الدوائر المطبوعة فحسب، بل فتحت أيضًا آفاقًا جديدة للتطورات في مجال الإلكترونيات. وباعتبارها جزءًا لا يتجزأ من معالجة أسطح لوحات الدوائر المطبوعة، تلعب عملية التذهيب بالغمر دورًا لا غنى عنه في مجال الإلكترونيات. يوفر سطحًا أملسًا لوسادة اللحام لتوصيل المكونات الإلكترونية، ويلعب دورًا حاسمًا في حماية المكونات من الأكسدة والتآكل. ومع ذلك، فإن العملية المعقدة والتحديات التي تواجهها تتطلب منا أيضًا الاستكشاف والابتكار باستمرار لضمان موثوقية واستقرار صناعة الإلكترونيات. ومن خلال فهمنا العميق لعملية الذهب المغمور،يمكننا أن نفهم بشكل أفضل العلم والتكنولوجيا وراء تصنيع لوحات الدوائر المطبوعة ونساهم بجهد متواضع في تطوير قطاع الإلكترونيات.
