إتقان تصميم وتصنيع لوحات الدوائر المطبوعة متعددة الطبقات: دليل الخبراء لعام 2025 من SprintPCB

صعود لوحات الدوائر المطبوعة متعددة الطبقات في الإلكترونيات الحديثة

في عالم الإلكترونيات اليوم، حيث يزداد الطلب على الحلول المدمجة وعالية الأداء، أصبحت لوحات الدوائر المطبوعة متعددة الطبقات ضرورية للدوائر الإلكترونية المتقدمة. تُستخدم هذه اللوحات المعقدة في كل شيء، من البنية التحتية لشبكات الجيل الخامس (5G) إلى أنظمة التصوير الطبي، مما يسمح للمهندسين بتضمين المزيد من الوظائف في مساحات أصغر. في SprintPCB، نتميز بتصنيع لوحات الدوائر المطبوعة متعددة الطبقات، حيث نجمع بين الهندسة الدقيقة والموثوقية الفائقة. يتعمق هذا الدليل في أساسيات التصميم وعمليات التصنيع وأحدث الاتجاهات، مما يُمكّنك من الاستفادة الكاملة من تقنية لوحات الدوائر المطبوعة متعددة الطبقات.

فهم لوحات الدوائر المطبوعة متعددة الطبقات: ما وراء البساطة الأساسية

تتكون لوحة الدوائر المطبوعة متعددة الطبقات من ثلاث طبقات نحاسية موصلة أو أكثر، مفصولة بمادة عازلة، ومتصلة بالحرارة والضغط. تتصل هذه الطبقات ببعضها عبر ثقوب مطلية (PTHs) أو فتحات دقيقة، مما يجعلها مثالية للأجهزة المعقدة مثل:

• الإلكترونيات الاستهلاكية: الهواتف الذكية التي تحتوي على أكثر من 10 طبقات من اللوحات لهوائيات الجيل الخامس.
• الأتمتة الصناعية: وحدات تحكم المحرك مع الإدارة الحرارية المتكاملة.
• الفضاء والطيران: أنظمة الطيران التي تتطلب حماية من التداخل الكهرومغناطيسي وسلامة الإشارة عالية السرعة.

لماذا تتفوق لوحات الدوائر المطبوعة متعددة الطبقات على لوحات الدوائر المطبوعة أحادية/مزدوجة الطبقة:

• كفاءة المساحة: مساحة أصغر بنسبة 50-70% مقارنة بالتصميمات أحادية الطبقة المكافئة.
• تحسين جودة الإشارة: تعمل مستويات الطاقة/الأرضية المخصصة على تقليل تداخل الضوضاء.
• متانة محسنة: تتحمل أنوية FR-4 المصفحة الاهتزاز والدورة الحرارية.

ست صناعات تحولت بفضل لوحات الدوائر المطبوعة متعددة الطبقات

الاتصالات: تزود لوحات الدوائر المطبوعة المكونة من 12 إلى 20 طبقة محطات القاعدة 5G وأجهزة توجيه الموجات المليمترية بالطاقة.

الأجهزة الطبية: تتيح لوحات الدوائر المطبوعة متعددة الطبقات المرنة إمكانية تركيب أجهزة التصوير بالرنين المغناطيسي وأجهزة مراقبة الصحة المحمولة.

السيارات: تعتمد أنظمة مساعدة السائق المتقدمة (ADAS) على لوحات HDI (التوصيلات عالية الكثافة).

إنترنت الأشياء: تصميمات فائقة الرقة مكونة من 6 طبقات تعمل على تشغيل أجهزة الاستشعار الذكية والتكنولوجيا القابلة للارتداء.

الدفاع: تدعم اللوحات المتينة أنظمة الرادار وأجهزة الاتصالات الآمنة.

الطاقة: تعتبر لوحات الدوائر المطبوعة متعددة الطبقات ضرورية لمحولات الطاقة الشمسية وأنظمة إدارة البطاريات (BMS).

عملية التصنيع الدقيق للوحات الدوائر المطبوعة متعددة الطبقات في SprintPCB

يتوافق إنتاجنا من لوحات الدوائر المطبوعة متعددة الطبقات مع معايير IPC-6012 الفئة 3، مما يضمن أعلى مستوى من الجودة:

تصميم تراكم الطبقات

• تحسين ترتيب الطبقات للتحكم في المعاوقة، مثل تكوينات الإشارة-الأرض-الإشارة.
• مواد مختارة: High-Tg FR-4، Rogers 4350B، أو البولي إيميد للهجائن المرنة والصلبة.

تصوير الطبقة الداخلية

• يحقق التصوير المباشر بالليزر (LDI) دقة خط/مساحة تبلغ 25 ميكرومترًا للحصول على أنماط دقيقة.

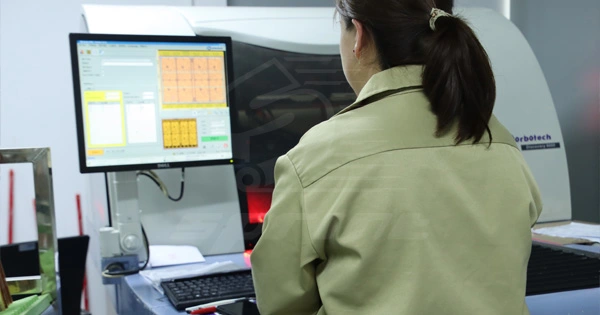

• يكتشف نظام AOI (الفحص البصري الآلي) العيوب قبل التصفيح لضمان الجودة.

التصفيح والحفر

• تقوم مكابس هيدروليكية بربط الطبقات عند درجة حرارة 180 درجة مئوية و350 رطل لكل بوصة مربعة للحصول على التصاق قوي.
• يؤدي الحفر بالليزر إلى إنشاء فتحات صغيرة (قطرها من 50 إلى 100 ميكرومتر) في لوحات HDI للاتصالات المعقدة.

الطلاء والتشطيب السطحي

• يوفر الذهب المغمور بالنيكل الخالي من الكهرباء (ENIG) مقاومة ممتازة للتآكل.
• يمنع التعبئة باستخدام الإيبوكسي الموصل تكوين جيوب هوائية لضمان توصيلات كهربائية موثوقة.

الاختبار النهائي

• يتحقق TDR (قياس الانعكاس في المجال الزمني) من معاوقة سلامة الإشارة عالية السرعة.
• يضمن اختبار الصدمة الحرارية (من -55 درجة مئوية إلى 125 درجة مئوية، 500 دورة) المتانة في الظروف القاسية.

خمس أفضل الممارسات الأساسية لتصميم لوحة الدوائر المطبوعة متعددة الطبقات

• التخطيط المبكر لتكديس الطبقات: افصل بين الأرضيتين التناظرية والرقمية لمنع اقتران الضوضاء. استخدم تكديسًا متماثلًا لتجنب التشوه (على سبيل المثال، أربع طبقات: إشارة - أرضي - طاقة - إشارة).
• إدارة سلامة الإشارة: وجّه مسارات التتبع عالية السرعة (مثل DDR4 وPCIe) على طبقات متجاورة مع حماية أرضية. اتبع قاعدة 3W (تباعد المسارات = 3x عرض المسار) لتقليل تداخل الإشارات.
• تصميم حراري فعال: ثبّت فتحات حرارية تحت مكونات الطاقة (مثل عبوات QFN) لتبديد الحرارة. استخدم مصبوبات نحاسية على الطبقات الداخلية لإدارة الحرارة بكفاءة.
• تحسين DFM: تجنب استخدام تقنية التداخل الداخلي إلا عند الضرورة، إذ قد تزيد التكاليف بنسبة 15-20%. تأكد من أن الحلقات الحلقية لا تقل عن 0.15 مم لضمان موثوقية الحفر والطلاء.
• التعاون مع مُصنِّعك: شارك ملفات Gerber وIPC-356 وODB++ لتصنيع لوحات PCB متعددة الطبقات بسلاسة. تحقق من صحة درجة حرارة انتقال الزجاج (Tg) ومعامل التمدد الحراري (CTE) لتجنب مشاكل التصنيع.

إدارة تكاليف إنتاج لوحات الدوائر المطبوعة متعددة الطبقات: استراتيجيات التحسين

عدد الطبقات: تكلف لوحة الدوائر المطبوعة المكونة من 6 طبقات عادةً حوالي 40% أكثر من اللوحة المكونة من 4 طبقات بسبب زيادة التعقيد واستخدام المواد.

المواد: تضيف الرقائق عالية التردد مثل Rogers ما بين 30% إلى 50% من التكاليف مقارنة بمواد FR-4 القياسية.

الثقوب: تكلف الثقوب الدقيقة المحفورة بالليزر ما بين 0.02 إلى 0.05 دولار أمريكي لكل ثقب، بينما تكلف الثقوب الميكانيكية 0.005 دولار أمريكي فقط لكل ثقب.

مهلة التسليم: قد تكلف خدمات التسليم السريع لمدة 5 أيام 25% أكثر من دورات الإنتاج القياسية لمدة 10 أيام.

نصائح SprintPCB لتوفير التكاليف:

• استخدم سمك اللوحة القياسي 1.6 مم ما لم تنص المتطلبات المحددة على خلاف ذلك.
• اختر تشطيب HASL (تسوية اللحام بالهواء الساخن) للتطبيقات غير الحرجة لتقليل التكاليف.
• تقسيم الألواح الصغيرة إلى ألواح صغيرة لتقليل هدر المواد وتعظيم كفاءة الإنتاج.

لوحة الدوائر المطبوعة متعددة الطبقات مقابل HDI: اختيار التكنولوجيا المناسبة لمشروعك

نظرة مستقبلية: الابتكارات في تكنولوجيا لوحات الدوائر المطبوعة متعددة الطبقات

• العناصر السلبية المدمجة: المقاومات والمكثفات المدمجة في الطبقات الداخلية، مما يقلل مساحة السطح بنسبة تصل إلى 30%.
• الإلكترونيات المطبوعة ثلاثية الأبعاد: يتيح التصنيع الإضافي إنشاء نماذج أولية سريعة للوحات المكونة من 8 طبقات.
• أدوات التصميم المدعومة بالذكاء الاصطناعي: توجيه عمليات كسر BGA المعقدة تلقائيًا في دقائق للحصول على دورات تصميم أسرع.
• المواد المستدامة: تعمل الصفائح الخالية من الهالوجين ونوى النحاس القابلة لإعادة التدوير على تعزيز الإلكترونيات الصديقة للبيئة.

لماذا تعد شركة SprintPCB رائدة في تصنيع لوحات الدوائر المطبوعة متعددة الطبقات

• القدرات المتقدمة: دعم ما يصل إلى 32 طبقة، وحفر الليزر 25 ميكرومتر، والتحكم في المعاوقة ±10%.
• الشهادات الشاملة: ISO 9001، وAS9100 (الفضاء)، وIATF 16949 (السيارات) تضمن الجودة والامتثال.
• شبكة الإنتاج العالمية: انتقال سلس من النموذج الأولي إلى الإنتاج بكميات كبيرة عبر مرافق الولايات المتحدة والاتحاد الأوروبي وآسيا.
• دعم مخصص: يقدم فريق الهندسة لدينا إرشادات الخبراء لتصميم المكدس وتحليل DFM.

خاتمة

من أجهزة إنترنت الأشياء القابلة للارتداء إلى الاتصالات عبر الأقمار الصناعية، تُسهم لوحات الدوائر المطبوعة متعددة الطبقات في دفع عجلة الابتكار في مجال الإلكترونيات من خلال تمكين التصغير وتحسين الأداء. تعاون مع SprintPCB للاستفادة من عمليات التصنيع المتطورة لدينا، وبروتوكولات الاختبار الدقيقة، وخبرتنا التقنية الفريدة.
