إتقان تصميم وتصنيع وابتكار لوحات الدوائر المطبوعة: دليل شامل من خبراء SprintPCB

مقدمة

في ظل التطور السريع لقطاع الإلكترونيات اليوم، تُعدّ لوحة الدوائر المطبوعة (PCB) العمود الفقري لكل جهاز تقريبًا، من الأجهزة الاستهلاكية إلى الآلات الصناعية. في SprintPCB، نتخصص في تقديم حلول متطورة للوحات الدوائر المطبوعة، مصممة خصيصًا لتلبية احتياجات المهندسين والشركات الناشئة وشركات Fortune 500 على حد سواء. يتعمق هذا الدليل في تفاصيل تقنية لوحات الدوائر المطبوعة، مقدمًا رؤى عملية لتحسين أداء مشاريعكم وموثوقيتها وقابليتها للتوسع.

ما هي لوحة الدوائر المطبوعة (PCB)؟ أساس الإلكترونيات الحديثة

لوحة الدوائر المطبوعة (PCB) هي طبقة مغلفة تدعم ميكانيكيًا وتربط المكونات الإلكترونية كهربائيًا باستخدام مسارات موصلة ووسادات ومسارات. بخلاف التوصيلات التقليدية من نقطة إلى نقطة، تُبسط لوحات الدوائر المطبوعة عملية التجميع، وتُقلل الأخطاء، وتُعزز إمكانية التكرار.

• المكونات الأساسية: الركيزة (FR-4، السيراميك)، طبقات النحاس، قناع اللحام، الطباعة الحريرية.
• التطبيقات: الهواتف الذكية (لوحات PCB المصغرة)، وأنظمة السيارات (اللوحات ذات درجات الحرارة العالية)، والأجهزة الطبية (الدوائر المرنة).
• أهمية هذا الأمر: تضمن لوحة PCB المصممة جيدًا سلامة الإشارة والإدارة الحرارية والامتثال لمعايير الصناعة مثل IPC-6012.

7 مزايا لا تقبل المنافسة للوحات PCB عالية الأداء

يؤدي الاستثمار في لوحات PCB المتميزة إلى تحقيق أرباح طوال دورة حياة المنتج:

1. الهندسة الدقيقة: فتحات مجهرية مثقوبة بالليزر وتحملات ضيقة (±0.05 مم) للتصاميم المعقدة.
2. المتانة: تتحمل المواد المقاومة للهب (UL94-V0) البيئات القاسية.
3. سلامة الإشارة: تعمل مسارات المعاوقة التي يتم التحكم فيها على تقليل التداخل الكهرومغناطيسي/الترددات الراديوية.
4. الكفاءة من حيث التكلفة: تعمل عملية التجميع الآلي على تقليل تكاليف العمالة بنسبة 40-60%.
5. إمكانية التوسع: من النمذجة السريعة إلى الإنتاج الضخم مع جودة ثابتة.
6. الاستدامة: تتوافق التشطيبات الخالية من الرصاص (ENIG، HASL) مع توجيهات RoHS.
7. التخصيص: دعم لوحات PCB الصلبة والمرنة والصلبة المرنة.

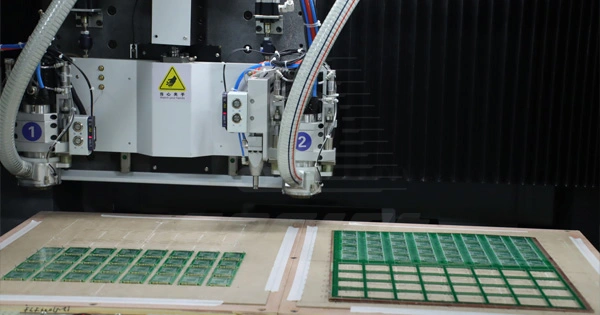

خلف الكواليس: تميز شركة SprintPCB في تصنيع لوحات الدوائر المطبوعة

تجمع عملية إنتاج لوحة PCB الخاصة بنا بين التكنولوجيا المتطورة ومراقبة الجودة الصارمة:

التحقق من صحة التصميم

• فحص DFM/DFA لإزالة الأخطاء في ملفات Gerber.
• محاكاة ثلاثية الأبعاد لتحليل الإجهاد الحراري والميكانيكي.

اختيار المواد

• FR-4 عالي Tg للتطبيقات العسكرية/السيارات.
• البولي إيميد للوحات PCB المرنة في الأجهزة القابلة للارتداء.

تكديس الطبقات والحفر

• التصوير المباشر بالليزر (LDI) لدقة عرض التتبع 6 ميكرومتر.
• الحفر البلازمي على لوحات HDI.

الاختبار والشهادات

• التفتيش البصري الآلي (AOI) واختبار المسبار الطائر.
• الامتثال لفئة IPC 3 للتطبيقات المهمة للمهمة.

كيفية اختيار لوحة PCB المثالية: قائمة مرجعية للمشتري

تجنب الأخطاء المكلفة من خلال تقييم العوامل التالية:

• المواد: FR-4 (مناسبة للميزانية)، Rogers 4350B (عالية التردد)، الألومنيوم (تبديد الحرارة).
• عدد الطبقات: 1-2 طبقة للدوائر البسيطة مقابل 12+ طبقة للحوسبة المتقدمة.
• تشطيب السطح: ENIG (مقاومة للتآكل) مقابل OSP (فعالة من حيث التكلفة مع عمر تخزين قصير).
• الشهادات: ISO 9001، وIATF 16949 (السيارات)، وITAR (الدفاع).

أهم 5 أخطاء في تصميم لوحة الدوائر المطبوعة (وكيفية إصلاحها)

حتى المهندسين المخضرمين يتعثرون في هذه القضايا:

1. خلوص غير كافي: المسارات المتباعدة <0.2 مم قد تؤدي إلى حدوث ماس كهربائي.
   • الإصلاح: اتبع إرشادات IPC-2221 للتباعد.
2. النقاط الساخنة الحرارية: يؤدي ضعف تبديد الحرارة إلى تقليل عمر المكونات.
   • الإصلاح: إضافة فتحات حرارية وصب النحاس.
3. تداخل الإشارات: التوجيه المتوازي للخطوط عالية السرعة.
   • الإصلاح: استخدام المستويات الأرضية والأزواج التفاضلية.
4. إهمال DFM: تجاهل قدرات مصنع التصنيع.
   • الإصلاح: التعاون في وقت مبكر مع الشركة المصنعة للوحة PCB الخاصة بك.
5. التخطيطات المعقدة للغاية: تؤدي الطبقات المفرطة إلى تضخيم التكاليف.
   • الإصلاح: تبسيط ممارسات التصميم المعيارية.

لماذا يثق المهندسون بشركة SprintPCB للحصول على حلول لوحات PCB

مع أكثر من 15 عامًا من الخبرة، تتميز شركة SprintPCB بما يلي:

• السرعة: إعداد النماذج الأولية خلال 24 ساعة للمشاريع العاجلة.
• الدقة: معدات متطورة لحفر الثقوب الدقيقة بقياس 0.1 مم.
• الدعم العالمي: المصانع في الولايات المتحدة والصين وألمانيا.
• الشفافية: تتبع الطلبات في الوقت الفعلي وتقارير الاختبار التفصيلية.

خاتمة

سواءً كنت تُطوّر مستشعر إنترنت الأشياء أو نظام اتصالات عبر الأقمار الصناعية، فإن إتقان تصميم وتصنيع لوحات الدوائر المطبوعة أمرٌ لا غنى عنه. تعاون مع SprintPCB للاستفادة من براعتنا التقنية وشهاداتنا الصناعية وفلسفتنا التي تُركّز على العميل.

هل أنت مستعد لتطوير مشروعك؟ اطلب عرض سعر مجاني للوحة PCB اليوم وانضم إلى أكثر من 10,000 عميل راضٍ!
