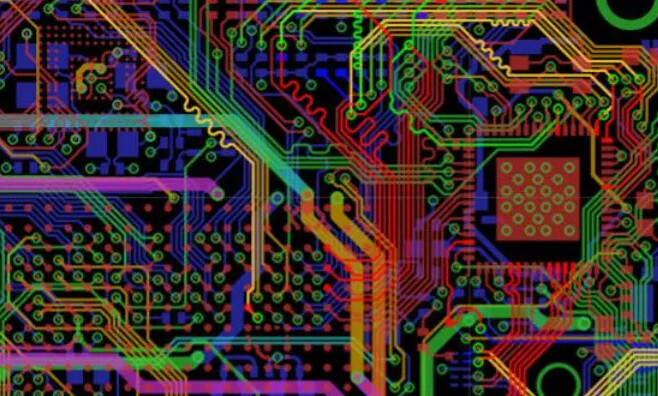

يُعدّ التوجيه الفعّال للوحات الدوائر المطبوعة (PCB) أمرًا بالغ الأهمية للأداء العام وموثوقية لوحة الدوائر المطبوعة. تُساعد تقنيات التوجيه المناسبة على تقليل تشويش الإشارة وتداخلها، وتقليل التداخل، وتحسين توزيع الطاقة. في هذه المقالة، سنشارك 10 من أفضل ممارسات توجيه لوحات الدوائر المطبوعة (PCB) التي تُساعدك على تصميم لوحات دوائر مطبوعة عالية الجودة.
- التخطيط المسبق وإنشاء استراتيجية توجيه واضحة
قبل البدء بتوجيه لوحة الدوائر المطبوعة (PCB)، من المهم التخطيط مُسبقًا ووضع استراتيجية توجيه واضحة. يشمل ذلك تحديد مسار الإشارة، وتحديد المكونات المهمة، واختيار مواقعها. ستساعدك استراتيجية التوجيه الجيدة على تجنب أخطاء التصميم وتقليل مخاطر مشاكل سلامة الإشارة.- استخدم أقصر مسارات التوجيه وأكثرها مباشرة
تساعد مسارات التوجيه القصيرة والمباشرة على تقليل تأخر الإشارة، وتقليل التداخل، وتحسين توزيع الطاقة. عند التوجيه، حاول الحفاظ على استقامة المسارات قدر الإمكان، وتجنب استخدام فتحات أو انحناءات غير ضرورية. بالإضافة إلى ذلك، تجنب توجيه الإشارات بالقرب من المكونات الصاخبة أو مناطق التردد العالي في اللوحة.- استخدم الأزواج التفاضلية للإشارات عالية السرعة
تُستخدم الأزواج التفاضلية لنقل الإشارات عالية السرعة مع الحد الأدنى من التداخل والضوضاء. عند توجيه الأزواج التفاضلية، تأكد من تساوي طول كل مسار لضمان توازن المعاوقة. بالإضافة إلى ذلك، حافظ على تقارب المسارات قدر الإمكان لتقليل التداخل الكهرومغناطيسي.- تجميع المكونات حسب الوظيفة
يُساعد تجميع المكونات حسب وظيفتها على تبسيط عملية التوجيه وتحسين سلامة الإشارة. على سبيل المثال، يُساعد تجميع جميع المكونات المتعلقة بالطاقة في منطقة واحدة على تقليل انخفاض الجهد وتحسين توزيع الطاقة. وبالمثل، يُساعد تجميع جميع المكونات المتعلقة بالإشارة في منطقة واحدة على تقليل تشويش الإشارة وتداخلها.- توجيه الطاقة والطائرات الأرضية أولاً
عند توجيه لوحة الدوائر المطبوعة (PCB)، من المهم البدء بمستوى الطاقة والأرض أولاً. هذا يضمن تحسين توصيلات الطاقة والأرض، ويقلل من خطر الضوضاء والتداخل. كما يُساعد هذا على تقليل مساحة حلقة مسارات الإشارة، مما يُقلل من احتمالية التداخل.- استخدم عرض التتبع المناسب
تلعب عروض المسارات دورًا هامًا في الأداء العام للوحة الدوائر المطبوعة (PCB). عند التوجيه، استخدم عروض مسارات مناسبة بناءً على متطلبات التيار وسرعة الإشارة. المسارات الأكثر سمكًا تتحمل تيارات أعلى، بينما تساعد المسارات الأقل سمكًا في تقليل السعة الطفيلية وتحسين الإشارات عالية السرعة.- تقليل استخدام الطرق
قد تُسبب الفتحات ضوضاءً وتأخيرًا في الإشارة، كما أنها قد تزيد من التكلفة الإجمالية للوحة الدوائر المطبوعة. عند التوجيه، حاول تقليل استخدام الفتحات واستخدامها فقط عند الضرورة. بالإضافة إلى ذلك، تجنب استخدام الفتحات العمياء أو المدفونة، فقد تكون أكثر تكلفةً وصعوبةً في التصنيع.- استخدم الدموع للتصاميم عالية الكثافة
تُستخدم القطع الممزقة للحفاظ على سلامة مسار النحاس عند انتقاله إلى فتحة أو وسادة. في التصاميم عالية الكثافة، تساعد القطع الممزقة على تقليل خطر الكسر وضمان موثوقية لوحة الدوائر المطبوعة. عند استخدام القطع الممزقة، تأكد من الحفاظ على مسافة كافية بين المسار وفتحة أو وسادة لتجنب حدوث قصر كهربائي.- اختبار والتحقق من صحة التصميم الخاص بك
بعد الانتهاء من توجيه لوحة الدوائر المطبوعة (PCB)، من المهم اختبار تصميمك والتحقق من صحته لضمان مطابقته للمواصفات المطلوبة. استخدم أدوات المحاكاة والتحليل لاختبار سلامة الإشارة، وتوزيع الطاقة، والأداء الحراري للوحة الدوائر المطبوعة. بالإضافة إلى ذلك، قم بإجراء فحص قواعد التصميم (DRC) لتحديد أي أخطاء أو تناقضات وإصلاحها.- ابق على اطلاع بأحدث تقنيات التوجيه
تتطور تقنيات توجيه لوحات الدوائر المطبوعة باستمرار، ومن المهم مواكبة أحدث الممارسات والاتجاهات. انضم إلى المنتديات الإلكترونية، واحضر الندوات وورش العمل، واقرأ منشورات الصناعة للبقاء على اطلاع والتعلم.
