لوحة الدوائر المطبوعة عالية الكثافة (HDI PCB): تحسين الأداء الإلكتروني باستخدام تقنية التوصيل عالي الكثافة

2025-06-24مراسل: SprintPCB

تُمثل لوحات الدوائر المطبوعة عالية الكثافة (HDI) تقدمًا ملحوظًا في تكنولوجيا لوحات الدوائر المطبوعة، مما يُتيح أجهزة إلكترونية أكثر إحكامًا وكفاءة وموثوقية. ومع تزايد الطلب على الإلكترونيات المصغرة وعالية الأداء، أصبحت لوحات الدوائر المطبوعة عالية الكثافة أساسية في مختلف الصناعات، بما في ذلك الإلكترونيات الاستهلاكية، والسيارات، والأجهزة الطبية، والفضاء. تستكشف هذه المقالة تعقيدات تكنولوجيا لوحات الدوائر المطبوعة عالية الكثافة ، ومزاياها، وعمليات تصنيعها، ولماذا تُعتبر SprintPCB شريكك الأمثل لحلول لوحات الدوائر المطبوعة عالية الكثافة.

فهم تقنية HDI PCB

تتميز لوحات الدوائر المطبوعة عالية الدقة (HDI) بكثافة أسلاك أعلى لكل وحدة مساحة مقارنةً بلوحات الدوائر المطبوعة التقليدية. فهي تتضمن فتحات دقيقة، وفتحات عمياء ومدفونة، وخطوطًا ومسافات دقيقة لتحقيق أداء كهربائي فائق ومرونة في التصميم. تتيح هذه التقنية دمج المزيد من المكونات في مساحة أصغر، مما يؤدي إلى أجهزة إلكترونية أخف وزنًا وأكثر إحكامًا.

مزايا لوحات PCB HDI

توفر لوحات PCB HDI العديد من الفوائد مقارنة بلوحات PCB التقليدية:

التصغير: يتيح استخدام الفتحات الدقيقة والخطوط الدقيقة تصميم لوحات أصغر وأرق، وهو أمر ضروري للأجهزة المدمجة الحديثة.
أداء كهربائي معزز: تعمل مسارات الإشارة الأقصر على تقليل فقدان الإشارة وتحسين سلامة الإشارة، وهو أمر بالغ الأهمية للتطبيقات عالية السرعة.
زيادة الموثوقية: يقلل العدد المنخفض من الترابطات والطبقات من نقاط الفشل المحتملة، مما يعزز الموثوقية الشاملة.
مرونة التصميم: تدعم تقنية HDI التصميمات المعقدة ذات كثافة المكونات الأعلى، مما يسمح بمزيد من الوظائف في مساحة محدودة.
فعّالة من حيث التكلفة: على الرغم من التكنولوجيا المتقدمة، يمكن لـHDI PCBs تقليل التكلفة الإجمالية للنظام من خلال تقليل الحاجة إلى مكونات وتوصيلات إضافية.

عملية تصنيع PCB HDI

تتضمن عملية تصنيع لوحات PCB HDI العديد من العمليات المتخصصة:

الحفر بالليزر: يُستخدم الحفر بالليزر عالي الدقة لتشكيل شقوق دقيقة - قطرها عادةً أقل من 0.1 مم - تُمكّن من توصيل طبقات داخلية مدمجة. تُعد هذه العملية بالغة الأهمية لتحقيق كثافة الميزات الدقيقة المطلوبة في تصميمات HDI.
الوصلات العمياء والمدفونة: تربط الوصلات العمياء الطبقات الخارجية بطبقة داخلية واحدة أو أكثر، بينما تربط الوصلات المدفونة الطبقات الداخلية فقط. تُعد هذه الأنواع من الوصلات أساسية في هياكل HDI متعددة الطبقات، مما يُمكّن من توجيه الإشارات دون استهلاك مساحة سطحية كبيرة. تُبنى التراكيب المعقدة، مثل 1+N+1 أو 2+N+2، عبر مراحل تصفيح متعددة.
تُبنى لوحات الدوائر المطبوعة عالية الكثافة (HDI) بالتصفيح المتسلسل طبقةً تلو الأخرى باستخدام التصفيح المتسلسل. تتضمن كل دورة تشكيلًا زخرفيًا، وتشكيلًا عبر الحفر بالليزر، وكبسًا، مما يسمح بكثافة عالية للدوائر وهياكل ربط متعددة الطبقات.
ملء الفتحات: تُملأ الفتحات الدقيقة وهياكل الفتحات داخل الوسادات براتنج موصل أو غير موصل لمنع الفراغات، وضمان المتانة الميكانيكية، وتوفير سطح مستوٍ لتركيب المكونات. تُعد هذه الخطوة بالغة الأهمية لمكونات BGA وSMT عالية الكثافة.
التصوير المباشر بالليزر (LDI): بدلاً من التعريض التقليدي القائم على الفيلم، تستخدم تقنية التصوير المباشر بالليزر (LDI) الليزر لعرض أنماط الدوائر مباشرةً على المقاوم الضوئي. يُحسّن هذا دقة الصورة، ويحسّن دقة المحاذاة، ويدعم ميزات الخطوط الدقيقة المميزة للوحات الدوائر المطبوعة بتقنية HDI.
الحفر عالي الدقة: غالبًا ما تكون آثار ومسافات النقش على لوحات الدوائر المطبوعة عالية الدقة أقل من 75 ميكرومتر (3 مل). تُستخدم عمليات حفر دقيقة لضمان دقة الأبعاد، ووضوح الحواف، وتوحيد شكل اللوحة.

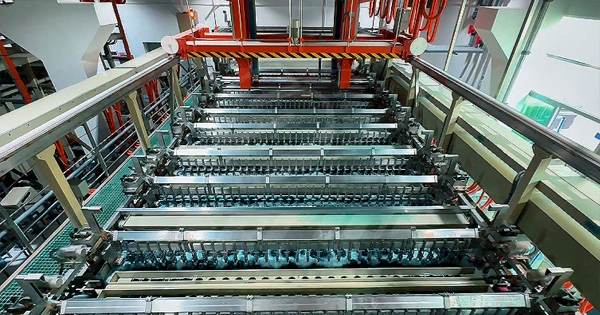

طلاء النحاس : بعد الحفر، يُرسَّب النحاس الموصل داخل الفتحات الدقيقة من خلال الطلاء الكهربائي لإنشاء وصلات كهربائية موثوقة بين الطبقات. يُعدّ سمك الطلاء الموحد أمرًا بالغ الأهمية لضمان سلامة الإشارة والمتانة الميكانيكية.

التحكم في المعاوقة: يضمن التحكم الدقيق في هندسة التتبع والمواد العازلة والتباعد معاوقة ثابتة عبر مسارات الإشارات عالية السرعة. يُعد هذا ضروريًا للتطبيقات التي تتطلب سلامة الإشارة، مثل شبكات الجيل الخامس (5G)، ورادار السيارات، والحوسبة عالية التردد.
تشطيبات السطح: تُستخدم تشطيبات مثل ENIG (الذهب المغمور بالنيكل الخالي من الكهرباء) لتحسين قابلية اللحام ومقاومة الأكسدة وضمان الأداء طويل الأمد. كما تدعم تشطيبات السطح تجميع المكونات بدقة عالية.

تطبيقات لوحات PCB عالية الكثافة

تعتبر لوحات PCB عالية الأداء جزءًا لا يتجزأ من العديد من التطبيقات عالية الأداء:

الإلكترونيات الاستهلاكية: تستخدم الهواتف الذكية والأجهزة اللوحية والأجهزة القابلة للارتداء لوحات الدوائر المطبوعة عالية الدقة (HDI PCBs) نظرًا لحجمها الصغير ووظائفها العالية.
أنظمة السيارات: تعتمد أنظمة مساعدة السائق المتقدمة (ADAS) وأنظمة المعلومات والترفيه على لوحات الدوائر المطبوعة HDI للحصول على أداء موثوق به في المساحات المدمجة.
الأجهزة الطبية: تستفيد المعدات الطبية المحمولة من تصغير حجم لوحات الدوائر المطبوعة عالية الدقة وموثوقيتها.
الفضاء والدفاع: تلبي لوحات PCB من HDI المتطلبات الصارمة للموثوقية والأداء في التطبيقات الفضائية والعسكرية.

لماذا تختار SprintPCB للحصول على حلول HDI PCB؟

تتميز شركة SprintPCB بأنها الشركة الرائدة في تصنيع لوحات PCB ذات الدقة العالية، حيث تقدم حلولاً شاملة مصممة خصيصًا لتلبية احتياجاتك المحددة:

التكنولوجيا المتقدمة: باستخدام أحدث المعدات، تحقق SprintPCB أحجامًا صغيرة تصل إلى 0.1 مم، مما يضمن توصيلات عالية الكثافة.
ضمان الجودة: الالتزام بالمعايير الدولية مثل ISO 9001 وIATF16949 يضمن أعلى جودة للمنتجات.
الخبرة: يقدم فريق من المهندسين ذوي الخبرة الدعم التصميمي والتوجيه الفني طوال المشروع.
التخصيص: توفر SprintPCB خيارات تصنيع مرنة لاستيعاب متطلبات التصميم المختلفة وحجم الإنتاج.
الوصول العالمي: تخدم شركة SprintPCB العملاء في جميع أنحاء العالم، وتضمن التسليم في الوقت المناسب وخدمة العملاء المستجيبة.

خاتمة

تُعدّ تقنية HDI PCB محوريةً في تطوير الإلكترونيات الحديثة، إذ تُقدّم مزايا لا مثيل لها في التصغير والأداء والموثوقية. يضمن التعاون مع شركة مُصنّعة ذات خبرة واسعة مثل SprintPCB استفادة منتجاتكم من كامل إمكانات تقنية HDI. سواءً كنتم تُطوّرون إلكترونيات استهلاكية متطورة أو أنظمة طيران فعّالة، تُوفّر SprintPCB الخبرة والإمكانات اللازمة لتلبية احتياجاتكم من لوحات HDI PCB.
