لوحة الدوائر المطبوعة بترددات الراديو (RF PCB) مقابل لوحة الدوائر المطبوعة التقليدية (PCB): الاختلافات والتطبيقات

2023-06-06مراسل: SprintPCB

في مجال الإلكترونيات الحديث، تُعدّ لوحات الدوائر المطبوعة (PCB) من المكونات الأساسية التي لا غنى عنها. ومع التقدم المستمر للتكنولوجيا وتطور احتياجات التطبيقات، ظهرت أنواع متخصصة مختلفة من لوحات الدوائر المطبوعة، بما في ذلك لوحات الدوائر المطبوعة بترددات الراديو (RF PCB). تلعب دوائر الترددات الراديوية دورًا حيويًا في الاتصالات والرادار وأنظمة الأقمار الصناعية وغيرها من المجالات، وقد أصبحت لوحات الدوائر المطبوعة بترددات الراديو الخيار الأمثل للعديد من تطبيقات الترددات العالية. في هذه التدوينة، سنركز على مقارنة الاختلافات والتطبيقات بين لوحات الدوائر المطبوعة بترددات الراديو ولوحات الدوائر المطبوعة التقليدية. سنقدم المفاهيم والهياكل الأساسية لكل من لوحات الدوائر المطبوعة التقليدية ولوحات الدوائر المطبوعة بترددات الراديو، ونستكشف أوجه الاختلاف بينهما من حيث اختيار المواد ومتطلبات التصميم وعمليات التصنيع. بالإضافة إلى ذلك، سنعرض أمثلة تطبيقية واقعية لتوضيح سيناريوهات استخدام كل من لوحات الدوائر المطبوعة التقليدية ولوحات الدوائر المطبوعة بترددات الراديو في مجالات مختلفة، مما يساعد القراء على فهم مزايا كل منها وملاءمتها. سواء كنت مهندس إلكترونيات أو طالبًا أو مهتمًا بمجال الإلكترونيات، ستوفر لك هذه المقالة رؤى شاملة حول لوحات الدوائر المطبوعة بترددات الراديو ولوحات الدوائر المطبوعة التقليدية. نعتقد أنه من خلال المقارنة والتحليل المتعمق لهذين النوعين من لوحات الدوائر المطبوعة، ستتمكن من اختيار أفضل ما يناسب متطلبات مشروعك، وتحقيق تصميمات أنظمة إلكترونية أكثر كفاءة واستقرارًا. الآن، لنتعمق في الفروقات والتطبيقات المذهلة بين لوحات الدوائر المطبوعة بترددات الراديو ولوحات الدوائر المطبوعة التقليدية!

ما هي لوحة الدائرة المطبوعة التقليدية (PCB)؟

لوحة الدوائر المطبوعة (PCB) التقليدية هي مكون أساسي يستخدم لدعم وتوصيل المكونات الإلكترونية. وعادةً ما تكون مصنوعة من مادة غير موصلة، يشار إليها غالبًا باسم FR-4، وهي عبارة عن صفائح إيبوكسي مقواة بالألياف الزجاجية، مع طبقة أو طبقات متعددة من مادة موصلة، عادةً ما تكون من النحاس، تُشكل مسارات للدوائر فوقها. تتمثل الوظيفة الأساسية للوحة الدوائر المطبوعة في توفير الدعم الميكانيكي والتوصيلات الكهربائية عن طريق تركيب المكونات الإلكترونية، مثل الدوائر المتكاملة والمقاومات والمكثفات وما إلى ذلك، على سطحها وتوصيلها باستخدام مسارات نحاسية. يقلل هذا التصميم من تعقيد الدائرة مع تحسين موثوقيتها واستقرارها. تتميز لوحات الدوائر المطبوعة التقليدية بالخصائص ومجالات التطبيق التالية: الهيكل: تتميز لوحات الدوائر المطبوعة التقليدية بهيكل مستوٍ متعدد الطبقات مع مسارات نحاسية مترابطة من خلال فتحات. يمكن أن تكون أحادية الجانب أو ثنائية الجانب أو متعددة الطبقات. التطبيقات: تُستخدم لوحات الدوائر المطبوعة التقليدية على نطاق واسع في مختلف الأجهزة والمنتجات الإلكترونية، بما في ذلك الإلكترونيات الاستهلاكية، ومعدات الاتصالات، وأنظمة التحكم الصناعية، وأجهزة الحاسوب، وغيرها. التصنيع: تُصنع لوحات الدوائر المطبوعة التقليدية عادةً من خلال عمليات تتضمن الطباعة والحفر، حيث تُطبع الأنماط الموصلة على ركيزة غير موصلة، وتُزال مادة النحاس غير المرغوب فيها كيميائيًا. الميزات: تتميز لوحات الدوائر المطبوعة التقليدية بالبساطة والفعالية من حيث التكلفة، وهي مناسبة لتصميمات الدوائر العامة والتطبيقات ضمن نطاق تردد متوسط. المواد: تستخدم لوحات الدوائر المطبوعة التقليدية بشكل أساسي مادة FR-4 كمادة أساسية، مما يوفر خصائص عزل جيدة ومتانة ميكانيكية. تُعد لوحات الدوائر المطبوعة التقليدية لوحة دوائر متعددة الاستخدامات، ويمكن استخدامها في مجموعة واسعة من الأجهزة والتطبيقات الإلكترونية. تتميز ببنية وعملية تصنيع بسيطتين نسبيًا، مما يجعلها فعالة من حيث التكلفة لتصميمات الدوائر العامة.

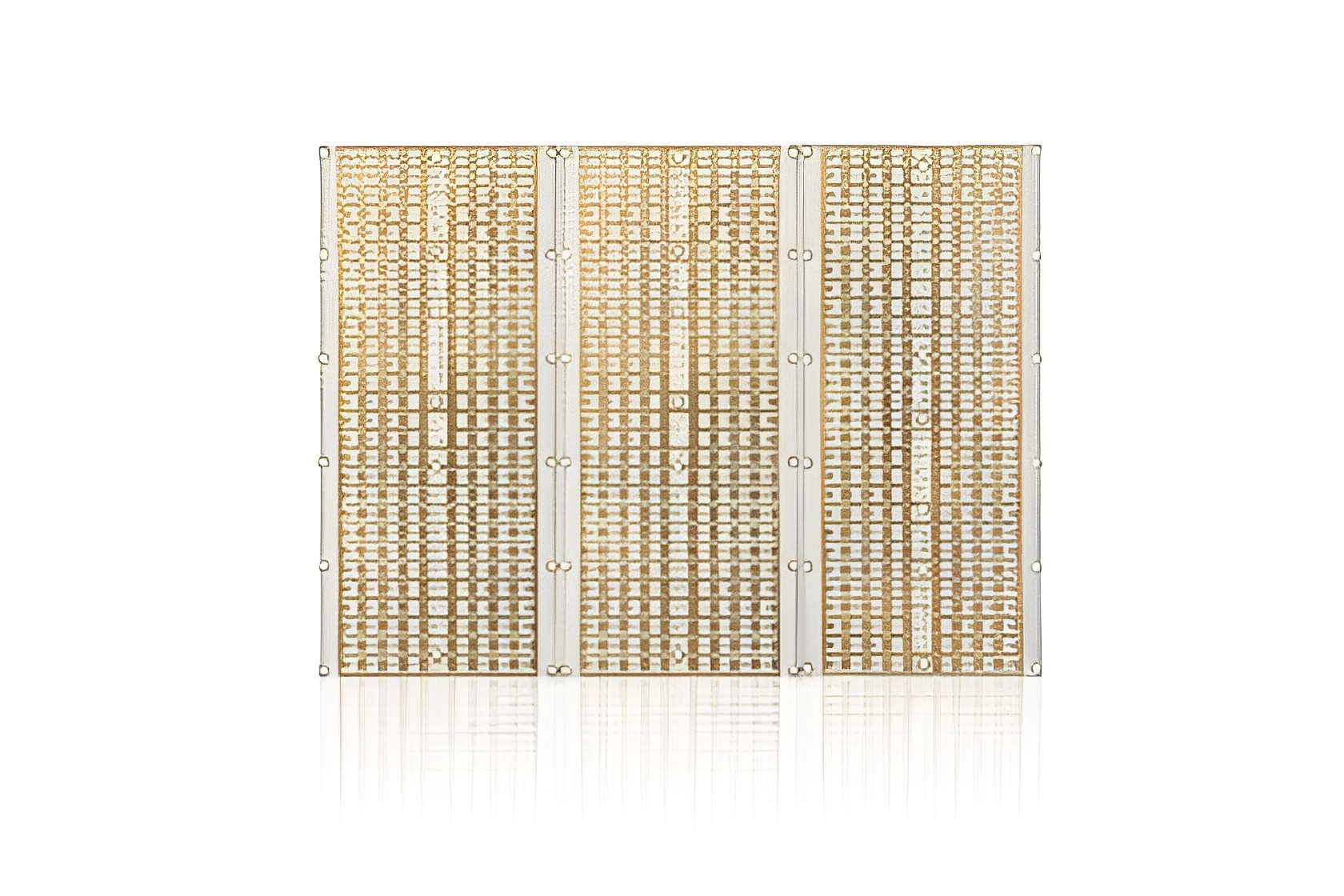

ما هي لوحة الدائرة المطبوعة بتردد الراديو (RF PCB)؟

لوحة الدوائر المطبوعة للترددات الراديوية (RF PCB) هي نوع متخصص من لوحات الدوائر المطبوعة، مصممة للتعامل مع إشارات الترددات العالية واللاسلكية. بالمقارنة مع لوحات الدوائر المطبوعة التقليدية (PCB)، تتميز لوحة الدوائر المطبوعة للترددات الراديوية بخصائص فريدة ومتطلبات تصميمية تُمكّن من نقل الإشارات بفعالية ضمن نطاق الترددات العالية. أولًا، يهدف تصميم لوحة الدوائر المطبوعة للترددات الراديوية إلى تحقيق نقل إشارات ترددات راديوية منخفض الفقدان وعالي الأداء. ولتحقيق ذلك، يجب مراعاة مطابقة المعاوقة وسلامة الإشارة. تُعد مطابقة المعاوقة أمرًا بالغ الأهمية لتقليل انعكاس الإشارة وفقدانها أثناء نقلها. أما سلامة الإشارة فتعني الحفاظ على استقرارها ودقتها طوال عملية النقل، دون أي تداخل أو توهين. ثانيًا، تتطلب لوحات الدوائر المطبوعة للترددات الراديوية استخدام مواد خاصة وطبقات متراكمة لتلبية متطلبات الإشارات عالية التردد. تشمل المواد الشائعة المستخدمة في لوحات الدوائر المطبوعة للترددات الراديوية ركائز PTFE (بولي تترافلوروإيثيلين) مثل التفلون وروجرز. تتميز هذه المواد بفقدان عازل منخفض وثبات حراري عالي، مما يوفر أداءً فائقًا في البيئات عالية التردد. علاوة على ذلك، تتطلب لوحات الدوائر المطبوعة للترددات الراديوية (RF PCBs) تصميمًا وتوجيهًا دقيقين ومتأنيين. تفرض إشارات التردد العالي متطلبات أكثر صرامة على تصميم الدوائر وتوجيهها لتجنب تداخل الإشارات والإشعاع الكهرومغناطيسي. لذلك، غالبًا ما تستخدم لوحات الدوائر المطبوعة للترددات الراديوية (RF PCBs) تقنيات مثل تقسيم الطبقات، ومستويات التأريض، وخطوط النقل التفاضلية لتقليل تداخل الإشارات والضوضاء. تلعب لوحات الدوائر المطبوعة للترددات الراديوية دورًا حيويًا في مجالات تطبيقية متنوعة، بما في ذلك أجهزة الاتصالات اللاسلكية (مثل الهواتف المحمولة وأجهزة التوجيه اللاسلكية)، وأنظمة الرادار، والاتصالات عبر الأقمار الصناعية، ومحللات طيف الترددات الراديوية. تتطلب هذه التطبيقات دقة في نقل الإشارات عالية التردد وموثوقيتها، وتوفر لوحات الدوائر المطبوعة للترددات الراديوية الأداء والموثوقية المطلوبين. صُممت لوحة الدوائر المطبوعة للترددات الراديوية خصيصًا للتعامل مع إشارات التردد العالي واللاسلكي. وهي تلبي متطلبات مطابقة المعاوقة، وسلامة الإشارة، والمواد الخاصة، والتخطيط الدقيق لتلبية متطلبات بيئات التردد العالي. تلعب لوحات الدوائر المطبوعة للترددات الراديوية (RF PCBs) دورًا حاسمًا في الاتصالات اللاسلكية، وأنظمة الرادار، والاتصالات عبر الأقمار الصناعية، وغيرها من المجالات، حيث توفر أداءً موثوقًا لنقل الإشارات عالية التردد.

الاختلافات بين PCB التردد اللاسلكي و PCB التقليدي:

هناك اختلافات كبيرة في اختيار المواد بين لوحة الدوائر المطبوعة التقليدية (PCB) ولوحة الدوائر المطبوعة بترددات الراديو (RF PCB). تلعب خيارات المواد هذه دورًا حاسمًا في أداء الدائرة واستجابتها للتردد. في لوحات الدوائر المطبوعة التقليدية، تشمل المواد الأساسية الشائعة الاستخدام راتنج الإيبوكسي المقوى بألياف الزجاج (FR-4) والبولي إيميد (PI). يُعد FR-4 مادة قياسية شائعة الاستخدام بتكلفة أقل وقوة ميكانيكية جيدة، ومناسبة لمعظم تطبيقات الدوائر التقليدية. من ناحية أخرى، يوفر البولي إيميد تحملًا أعلى لدرجة الحرارة واستقرارًا أفضل للأبعاد، مما يجعله مناسبًا للتطبيقات ذات المتطلبات البيئية الخاصة، مثل بيئات درجات الحرارة العالية أو الرطوبة العالية. في المقابل، يكون اختيار المواد للوحات الدوائر المطبوعة بترددات الراديو أكثر دقة وتعقيدًا. نظرًا للترددات الأعلى والمتطلبات الأكثر صرامة لإشارات الترددات الراديوية، فإن اختيار المواد المناسبة أمر ضروري لتحقيق الأداء الأمثل للترددات الراديوية. تشمل مواد لوحات الدوائر المطبوعة بترددات الراديو الشائعة بولي تترافلورو إيثيلين (PTFE) والبولي إيميد (PI) والمواد ذات ثابت العزل الكهربائي المنخفض. بولي تترافلوروإيثيلين (PTFE) مادة عالية الأداء للترددات الراديوية (RF) تتميز بفقدان منخفض، واستجابة عالية للتردد، وخصائص عازلة ممتازة. تُستخدم على نطاق واسع في تطبيقات الترددات الراديوية، مثل خطوط نقل الترددات الراديوية والهوائيات والمرشحات. يساعد استخدام مواد PTFE في لوحات الدوائر المطبوعة للترددات الراديوية (RF PCBs) على تقليل فقد الإشارة وتحسين موثوقية نقلها. يُعد البولي إيميد (PI) أيضًا خيارًا شائعًا في مجال الترددات الراديوية، إذ يتميز بثابت عازل وفقد عازل منخفضين، مما يجعله مناسبًا لتطبيقات الترددات العالية والنطاق العريض. يُمكّن استخدام مواد البولي إيميد في لوحات الدوائر المطبوعة للترددات الراديوية من تحسين سلامة الإشارة وتقليل التداخل. بالإضافة إلى PTFE وPI، توجد مواد مصممة خصيصًا لتطبيقات الترددات الراديوية ذات ثابت عازل منخفض، مثل بولي إيميد (LCP) ذي ثابت عازل منخفض. تتميز هذه المواد بثابت عازل وفقد منخفضين للغاية، مما يجعلها مناسبة لتطبيقات الترددات الراديوية عالية التردد، مما يوفر سرعة إشارة أعلى وسلامة إشارة أفضل.

تصميمات مختلفة في PCB الترددي اللاسلكي وPCB

فيما يلي اختلافات كبيرة في متطلبات التصميم بين لوحات الدوائر المطبوعة التقليدية ولوحات الدوائر المطبوعة بترددات الراديو . يُعد نقل إشارة التردد اللاسلكي أمرًا بالغ الأهمية للوحات الدوائر المطبوعة للترددات الراديوية. ونظرًا لطبيعة إشارات التردد اللاسلكي عالية التردد، يجب أن يأخذ تصميم لوحات الدوائر المطبوعة للترددات الراديوية في الاعتبار نقل الإشارة وانتشارها. ويتضمن ذلك توجيهًا وتخطيطًا دقيقًا للدائرة لتقليل فقد الإشارة والتداخل. لا تتطلب لوحات الدوائر المطبوعة التقليدية عادةً اهتمامًا خاصًا بنقل إشارة التردد العالي، فهي توفر مرونة أكبر في التوجيه والتخطيط. تركز لوحات الدوائر المطبوعة التقليدية بشكل أساسي على إشارات التردد المنخفض ونقل الطاقة. تُعد مطابقة المعاوقة الدقيقة أمرًا ضروريًا لنقل إشارة التردد اللاسلكي بكفاءة ودقة. تتمتع لوحات الدوائر المطبوعة للترددات الراديوية بمتطلبات تحكم في المعاوقة أكثر صرامة، مما يستلزم مطابقة دقيقة للمعاوقة بين مصادر الإشارة وخطوط النقل والأحمال. تتمتع لوحات الدوائر المطبوعة التقليدية بمتطلبات تحكم في المعاوقة أقل دقة ويمكنها تحمل اختلافات معينة في المعاوقة. يركز تصميم لوحات الدوائر المطبوعة التقليدية على وظائف الدائرة والاتصال بدلاً من مطابقة المعاوقة الدقيقة. يفرض نقل إشارة التردد اللاسلكي متطلبات أعلى على سلامة الإشارة. يجب أن تأخذ لوحات الدوائر المطبوعة للترددات الراديوية (RF PCBs) في الاعتبار عوامل مثل تأخر انتشار الإشارة، والتداخل، وتوهين الطاقة. لذلك، تُستخدم تقنيات توجيه خاصة، وعزل الدوائر، وطرق حماية في تصميم لوحات الدوائر المطبوعة للترددات الراديوية (RF PCBs) للحفاظ على سلامة الإشارة. تتميز لوحات الدوائر المطبوعة التقليدية بمتطلبات أقل لسلامة الإشارة، حيث تُولي تصميماتها الأولوية لتوصيل الدوائر ونقل الإشارة بشكل موثوق، دون مراعاة مفرطة لمخاوف سلامة الإشارة. باختصار، تتميز لوحات الدوائر المطبوعة للترددات الراديوية (RF PCBs) بمتطلبات تصميم أكثر صرامة، مما يتطلب دقة وخبرة أعلى. يجب أن يتمتع المصممون بمعرفة متعمقة بدوائر الترددات الراديوية وخصائص الترددات العالية، باستخدام تقنيات تصميم متخصصة وضوابط عملية لتلبية متطلبات نقل إشارات الترددات الراديوية. من ناحية أخرى، يوفر تصميم لوحات الدوائر المطبوعة التقليدية مزيدًا من الحرية، مع التركيز على وظائف الدائرة وتوصيلها، مع متطلبات أقل لخصائص الترددات العالية. لذلك، يجب أن يستند الاختيار بين لوحات الدوائر المطبوعة التقليدية ولوحات الدوائر المطبوعة للترددات الراديوية (RF PCBs) إلى متطلبات التطبيق المحددة.

عمليات تصنيع مختلفة للوحات الدوائر المطبوعة ذات التردد اللاسلكي ولوحات الدوائر المطبوعة

تشكل عملية التصنيع فرقًا مهمًا آخر بين لوحة الدوائر المطبوعة التقليدية ولوحة الدوائر المطبوعة بترددات الراديو.

عملية تصنيع لوحات الدوائر المطبوعة:

التصميم والتخطيط: باستخدام برنامج أتمتة التصميم الإلكتروني (EDA)، يُترجم تصميم الدائرة إلى تخطيط لوحة الدوائر المطبوعة. يشمل ذلك وضع المكونات وتحديد مسارات توجيه لوحة الدوائر المطبوعة. إنشاء الركيزة: تستخدم لوحات الدوائر المطبوعة التقليدية عادةً مادة ركيزة تُسمى راتنج الإيبوكسي المقوى بالألياف الزجاجية (FR-4). تُطلى الركيزة برقاقة نحاسية، ثم يُزال النحاس غير المرغوب فيه باستخدام الطباعة الضوئية والحفر الكيميائي، مما يُشكل آثارًا معدنية للدائرة. الحفر: تُحفر ثقوب في لوحة الدوائر المطبوعة لتركيب المكونات وتوصيل الدائرة. الطلاء: تُطلى جدران الثقوب المحفورة بمادة موصلة، عادةً ما تكون نحاسية، لتعزيز التوصيل. اللحام: تُلحم المكونات الإلكترونية على لوحة الدوائر المطبوعة. يمكن القيام بذلك يدويًا أو باستخدام معدات آلية مثل آلات اللحام الموجي أو أفران إعادة التدفق. الاختبار ومراقبة الجودة: تخضع لوحات الدوائر المطبوعة المجمعة للاختبار لضمان الأداء والجودة الصحيحين.

عملية تصنيع لوحات الدوائر المطبوعة RF:

اختيار المواد: غالبًا ما تتطلب لوحات الدوائر المطبوعة للترددات الراديوية (RF PCBs) مواد متخصصة مثل بولي تترافلورو إيثيلين (PTFE) أو أكسيد البولي فينيلين (PPO) لتلبية متطلبات نقل الإشارات عالية التردد. عملية التصفيح المتخصصة: قد تتضمن لوحات الدوائر المطبوعة للترددات الراديوية (RF PCBs) تصميمات متعددة الطبقات مع طبقات عازلة وطبقات معدنية مختلفة. تُعد خصائص العزل بين هذه الطبقات ضرورية لنقل إشارات الترددات الراديوية. المعالجة عالية الدقة: نظرًا للطبيعة الفريدة لإشارات الترددات الراديوية (RF PCBs)، تتطلب لوحات الدوائر المطبوعة للترددات الراديوية (RF PCBs) دقة أعلى في المعالجة، مثل أقطار حفر أصغر وعرض تتبع أكثر دقة. التحكم في المعاوقة: تحتاج لوحات الدوائر المطبوعة للترددات الراديوية (RF PCBs) إلى التحكم الصارم في معاوقة الإشارة لضمان نقل إشارة مستقر ومتسق. قد يتضمن ذلك تقنيات تصميم وتصنيع خاصة مثل هياكل الشريط الدقيق أو هياكل الدليل الموجي متحد المستوى. مراقبة الجودة الصارمة: تتطلب عملية تصنيع لوحات الدوائر المطبوعة للترددات الراديوية (RF PCBs) مراقبة جودة أكثر صرامة لضمان أن أداء الدائرة يلبي متطلبات التصميم. ويشمل ذلك استخدام معدات اختبار عالية الدقة لقياسات الإشارة والمعاوقة.

أمثلة تطبيقية: لوحة الدوائر المطبوعة التقليدية ولوحة الدوائر المطبوعة ذات التردد اللاسلكي في التطبيقات الواقعية

أمثلة على تطبيقات PCB التقليدية:

الإلكترونيات الاستهلاكية: تُستخدم لوحات الدوائر المطبوعة التقليدية على نطاق واسع في الأجهزة الإلكترونية الاستهلاكية، مثل الهواتف الذكية والأجهزة اللوحية وأجهزة الكمبيوتر الشخصية، وغيرها. وتُستخدم لتوصيل ودعم مختلف المكونات الإلكترونية والوحدات الوظيفية، بما في ذلك المعالجات والذاكرة وأجهزة الاستشعار، وغيرها. وتوفر لوحات الدوائر المطبوعة التقليدية توصيلات دوائر مستقرة ونقلًا للإشارات في هذه الأجهزة. إلكترونيات السيارات: تتطلب الأنظمة الإلكترونية في السيارات لوحات دوائر موثوقة لدعم وظائف مختلفة، مثل وحدات التحكم في المحرك، وأنظمة المعلومات والترفيه، وأنظمة الملاحة، وغيرها. وتُستخدم لوحات الدوائر المطبوعة التقليدية على نطاق واسع في إلكترونيات السيارات لتوفير نقل إشارات وتوزيع طاقة موثوق. الأتمتة الصناعية: في مجال الأتمتة الصناعية، تُستخدم لوحات الدوائر المطبوعة التقليدية لربط وتفاعل أنظمة التحكم وأجهزة الاستشعار والمشغلات. وتلعب دورًا حاسمًا في خطوط الإنتاج، والتحكم في الروبوتات، وأنظمة المراقبة.

أمثلة على تطبيقات RF PCB:

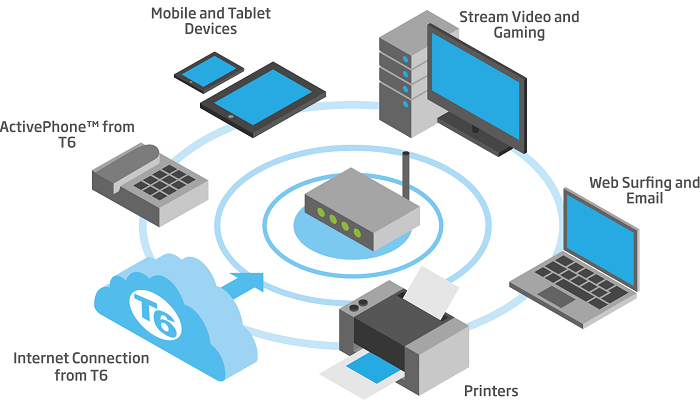

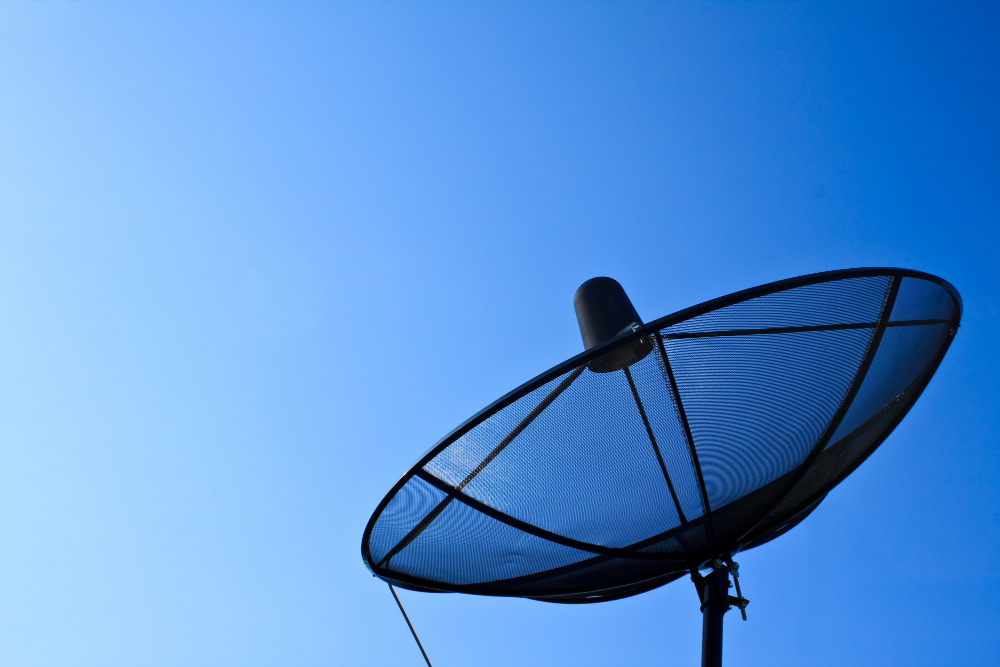

الاتصالات اللاسلكية: تُعدّ لوحات الدوائر المطبوعة للترددات الراديوية (RF PCBs) أساسيةً في أجهزة الاتصالات اللاسلكية. على سبيل المثال، تتطلب هوائيات المحطات الأساسية، ومعدات الاتصالات عبر الأقمار الصناعية، وأجهزة توجيه شبكات المناطق المحلية اللاسلكية (Wi-Fi)، وغيرها، لوحات دوائر مطبوعة للترددات الراديوية (RF PCBs) لتحقيق نقل إشارات عالية التردد ومطابقة المعاوقة. تطبيقات RF PCB

أنظمة الرادار: تتطلب أنظمة الرادار لوحات دوائر مطبوعة عالية التردد والأداء لمعالجة الإشارات بدقة ونقل طاقة الترددات الراديوية. تُستخدم لوحات الدوائر المطبوعة للترددات الراديوية (RF PCBs) على نطاق واسع في أنظمة الرادار المدنية والعسكرية، مثل رادارات الطقس، ورادارات ملاحة الطائرات، وغيرها.

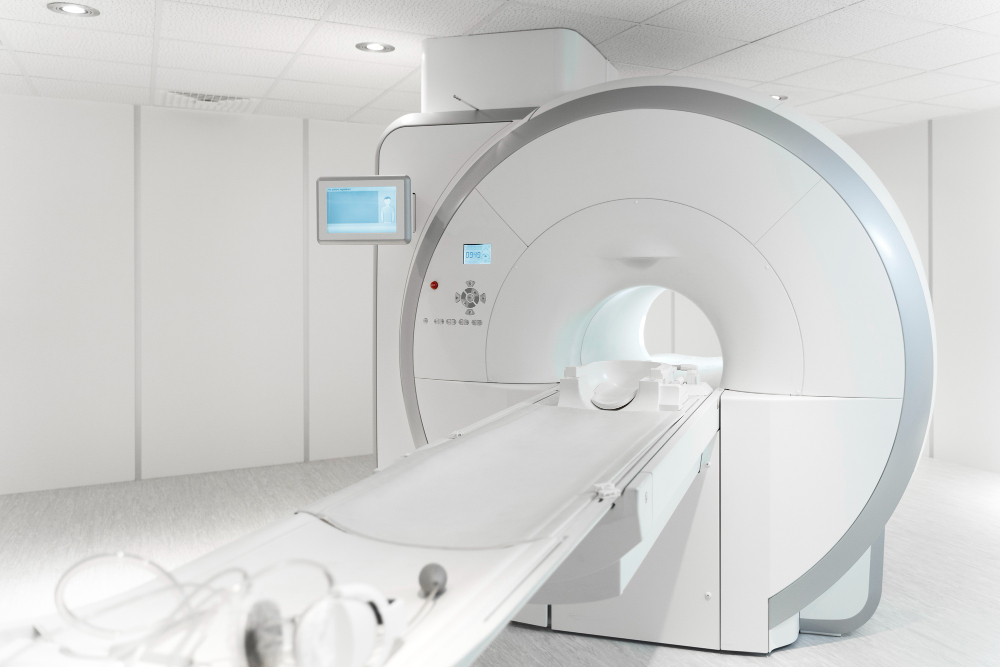

الأجهزة الطبية: تتطلب بعض الأجهزة الطبية، مثل أجهزة التصوير بالرنين المغناطيسي، وأجهزة تنظيم ضربات القلب، وأجهزة الاستشعار الطبية اللاسلكية، لوحات دوائر مطبوعة للترددات الراديوية (RF PCBs) لتحقيق نقل إشارات عالية التردد ومعالجة بيانات دقيقة. أجهزة التصوير بالرنين المغناطيسي الطبية

في هذه المقالة، ناقشنا باستفاضة الاختلافات والتطبيقات بين لوحات الدوائر المطبوعة للترددات الراديوية (RF PCBs) ولوحات الدوائر المطبوعة التقليدية (PCBs). وقد وجدنا اختلافات كبيرة بين هذين النوعين من لوحات الدوائر من حيث اختيار المواد، ومتطلبات التصميم، وعمليات التصنيع. في التطبيقات العملية، تُستخدم لوحات الدوائر المطبوعة التقليدية على نطاق واسع في الأجهزة الإلكترونية العامة، والسلع الاستهلاكية، ومجالات التحكم الصناعي. من ناحية أخرى، تتفوق لوحات الدوائر المطبوعة للترددات الراديوية (RF PCBs) في مجالات مثل الاتصالات، والرادار، وتحديد ترددات الراديو (RFID)، وشبكات الاستشعار اللاسلكية، حيث يُعدّ الأداء عالي التردد أمرًا بالغ الأهمية. لذلك، نشجع بشدة على تقييم هذين النوعين من لوحات الدوائر ومقارنتهما بعناية بناءً على متطلبات محددة عند اختيار الخيار المناسب. يجب مراعاة عوامل مثل متطلبات التردد، وخصائص نقل الإشارة، ومتطلبات الأداء، لضمان الأداء الأمثل للدائرة واستقرار التشغيل.
