هل سبق لك أن واجهت مشاكل مع الأجهزة الإلكترونية، مثل قصر دوائر اللحام على لوحات الدوائر؟ إنها مشكلة شائعة ومزعجة، إذ قد تتسبب في تعطل الجهاز. مع ذلك، لا داعي للقلق! في هذه التدوينة، سنقدم لك حلولاً لمشاكل قصر دوائر اللحام، مما يساعدك على فهم الخطوات الأساسية لإصلاح الأجهزة الإلكترونية. سواء كنت من هواة الإلكترونيات أو فني إصلاح، ستكون هذه المعلومات مفيدة لك. قبل الخوض في استكشاف مشاكل قصر دوائر اللحام وحلولها، دعونا أولاً نفهم مفهوم قصر دوائر اللحام. يشير قصر دوائر اللحام إلى وصل اللحام بين مكونين إلكترونيين أو أكثر، مما يؤدي إلى تجاوز التيار لمسار التوصيل المقصود.
أين تظهر علامات قصر الدائرة في اللحام، في PCB أو PCBA؟
يمكن أن تظهر علامات قصر الدائرة الكهربائية عند اللحام في كلٍّ من لوحة الدوائر المطبوعة (PCB) ولوحة الدوائر المطبوعة (PCBA). لوحة الدوائر المطبوعة (PCB) هي لوحة تحتوي على دوائر ووصلات لحام، بينما تشير لوحة الدوائر المطبوعة (PCBA) إلى لوحة دوائر مجمعة حيث تم لحام المكونات الإلكترونية على لوحة الدوائر المطبوعة. عند حدوث قصر الدائرة الكهربائية أثناء لحام لوحة الدوائر المطبوعة، قد تظهر العلامات التالية: أثناء عملية اللحام، إذا أدى الإفراط في اللحام أو وجود أخطاء فنية إلى حدوث تداخل بين وصلات اللحام، فسيحدث قصر في دائرة اللحام. هذا يعني وجود وصلة معدنية إضافية بين وصلتي لحام أو أكثر، مما يتسبب في تجاوز التيار للمسار المقصود. يمكن تحديد ذلك بالفحص البصري للتأكد من وجود وصلات لحام إضافية بين وصلات اللحام. أثناء عملية اللحام، قد يؤدي التحكم المفرط أو غير السليم في اللحام إلى فيضان اللحام إلى المنطقة المحيطة بوصلة اللحام. يمكن أن يؤدي هذا الفائض إلى تداخل نقاط لحام مختلفة، مما يتسبب في حدوث قصر في الدائرة الكهربائية. يمكن أن يساعد الفحص البصري لوجود فيضان لحام حول وصلة اللحام في الكشف عن علامات قصر الدائرة الكهربائية عند اللحام. عند حدوث قصر في دائرة اللحام على لوحة الدوائر المطبوعة، قد تظهر العلامات التالية: عند لحام المكونات، إذا كان هناك لحام زائد أو فصل غير صحيح بين وصلات اللحام، فقد يؤدي ذلك إلى جسر لحام بين دبابيس المكونات المتجاورة. في هذه الحالة، سيربط اللحام بين دبوسين، مما يتسبب في حدوث قصر في الدائرة. من خلال الملاحظة الدقيقة لما إذا كانت هناك جسور لحام إضافية بين المكونات الملحومة، يمكن للمرء تحديد علامات قصر دائرة اللحام هذه. أثناء عملية اللحام، قد يفيض اللحام إلى المناطق المعدنية المجاورة حول الدبابيس، مثل آثار النحاس على وسادة اللحام أو لوحة الدائرة. في مثل هذه الحالات، قد يخلق اللحام اتصالاً موصلاً بين الدبابيس والمنطقة المعدنية، مما يؤدي إلى حدوث قصر في الدائرة. من خلال فحص ما إذا كان هناك أي اتصال غير ضروري بين الدبابيس الملحومة والمناطق المعدنية المحيطة بها، يمكن تحديد علامات قصر دائرة اللحام هذه. الآن، دعونا نستكشف بعض الخطوات الرئيسية معًا لمعالجة هذه المشكلة الشائعة.الجزء 1: تحديد علامات ماس كهربائي في اللحام
قبل إصلاح ماس كهربائي ناتج عن اللحام، من المهم أولاً تحديد علاماته. سيقدم هذا القسم بعض العلامات الشائعة لقصر الدائرة الكهربائية في اللحام، مثل تعطل الجهاز عن العمل، وانبعاث دخان أو رائحة، والمؤشرات المرئية على لوحة الدائرة. سيساعدك فهم هذه العلامات على تحديد مشكلة ماس كهربائي ناتج عن اللحام بسرعة والاستجابة لها بشكل مناسب. لا يمكن للجهاز أن يبدأ: عند محاولة تشغيل جهاز إلكتروني ولا يبدأ أو لا يستجيب على الإطلاق، فقد يكون ذلك علامة على وجود ماس كهربائي ناتج عن اللحام. يمكن أن يؤدي قصر الدائرة الكهربائية الناتج عن اللحام إلى تعطيل تدفق التيار، مما يمنع الجهاز من العمل بشكل صحيح. انبعاث دخان أو رائحة: أثناء حدوث قصر كهربائي أثناء اللحام، قد يتدفق التيار عبر مسارات غير مقصودة، مما يؤدي إلى انبعاث دخان أو روائح غير عادية حول وصلة اللحام. وهذا مؤشر واضح على وجود مشاكل في قصر الدائرة الكهربائية في اللحام. تعليمات مرئية: افحص لوحة الدائرة الكهربائية للجهاز وانتبه لأي مشاكل مرئية في وصلات اللحام والتوصيلات. يمكن أن تؤدي دوائر اللحام القصيرة إلى حدوث جسور لحام أو فيضان لحام، مما يؤدي إلى إنشاء وصلات إضافية ويسبب ماسًا كهربائيًا. يمكنك البحث عن جسور معدنية غير ضرورية بين مفصلي لحام أو تلامس بين نقاط التلامس. ارتفاع درجة الحرارة: يمكن أن تؤدي دوائر اللحام القصيرة إلى ارتفاع درجة حرارة بعض المكونات، مثل المكثفات أو المقاومات. عند تشغيل الجهاز، المس هذه المكونات. إذا كانت ساخنة بشكل غير عادي أو تنبعث منها حرارة غير طبيعية، فقد تكون هناك مشكلة في دوائر اللحام القصيرة. خلل في الأداء أو عطل: قد تؤدي دوائر اللحام القصيرة إلى وظائف غير طبيعية أو أعطال في الجهاز. على سبيل المثال، قد لا تعمل الأزرار أو المفاتيح بشكل صحيح، أو قد تعرض الشاشة أخطاء، أو قد لا يستجيب الجهاز بشكل صحيح للإدخال. سيساعدك فهم علامات دوائر اللحام القصيرة هذه على تحديد المشكلة بسرعة واتخاذ الإجراءات المناسبة لإصلاحها. إذا واجهت أيًا من العلامات المذكورة أعلاه، يمكنك استكشاف الأخطاء وإصلاحها بشكل أكبر للتأكد مما إذا كانت هناك مشكلة في دائرة اللحام القصيرة.الجزء الثاني: التحضير وإجراءات السلامة
قبل الشروع في إصلاح ماس كهربائي ناتج عن اللحام، من الضروري إجراء التحضيرات اللازمة واتخاذ إجراءات السلامة المناسبة. سيُعرّفك هذا القسم بالأدوات والمواد اللازمة وكيفية ضمان سلامة بيئة العمل. يشمل ذلك استخدام معدات الوقاية الشخصية المناسبة، واختيار الأدوات واستخدامها، والتأكد من فصل الجهاز عن الكهرباء.إعداد الأدوات والمواد:
أولاً، تأكد من توفر الأدوات والمواد اللازمة لإصلاح دوائر اللحام القصيرة. من الأدوات الشائعة الاستخدام: محطة لحام، مكواة لحام، مضخة فك لحام، لحام كهربائي، ملقط، عدسة مكبرة، أو مجهر، إلخ. بالإضافة إلى ذلك، قد تحتاج أيضًا إلى شريط عازل، كحول أو مذيب تنظيف، فرشاة تنظيف، ومواد أخرى للتنظيف.معدات الحماية الشخصية:
قبل الشروع في أي أعمال إصلاح للأجهزة الإلكترونية، تأكد دائمًا من ارتداء معدات الوقاية الشخصية المناسبة لضمان سلامتك. ويشمل ذلك نظارات السلامة، والقفازات المضادة للكهرباء الساكنة، وأحزمة المعصم المضادة للكهرباء الساكنة. تحمي نظارات السلامة عينيك من تناثر اللحام أو أي مواد أخرى. كما تمنع القفازات وأحزمة المعصم المضادة للكهرباء الساكنة التفريغ الكهروستاتيكي من إتلاف المكونات الإلكترونية.بيئة التشغيل:
تأكد من أن بيئة العمل مناسبة لإصلاح الأجهزة الإلكترونية. تأكد من أن مساحة العمل نظيفة ومرتبة وخالية من المواد القابلة للاشتعال. كما تأكد من تهوية جيدة في منطقة العمل للتخلص من الدخان والغازات الضارة الناتجة أثناء اللحام. قبل بدء أي عملية، تأكد من فصل التيار الكهربائي تمامًا وفصل سلك الطاقة عن الجهاز.التحقق من حالة الجهاز:
قبل البدء بأعمال الإصلاح، افحص حالة الجهاز الإلكتروني بعناية. تأكد من فصله عن الكهرباء، وتأكد من إزالة جميع البطاريات. بالإضافة إلى ذلك، تحقق من عدم وجود أي تلف مادي واضح أو علامات حرق على لوحة الدائرة.إتقان تقنيات اللحام:
الإلمام بتقنيات اللحام الصحيحة أساسي لإصلاح قصر اللحام بنجاح. تأكد من فهم درجة حرارة ووقت اللحام المناسبين، واكتسب مهارة في أساليب اللحام الصحيحة. قد يؤدي ارتفاع درجة الحرارة أو وقت اللحام الزائد إلى تلف المكونات الإلكترونية، لذا تأكد من إلمامك بمهارات ومعايير اللحام المناسبة. باتباع الاستعدادات وإجراءات السلامة، يمكنك تحقيق أقصى قدر من السلاسة وموثوقية أعمال الإصلاح. تذكر أن السلامة تأتي دائمًا في المقام الأول، وإذا شعرت بعدم اليقين أو واجهت صعوبات أثناء أعمال الإصلاح، فلا تتردد في طلب المساعدة من المتخصصين.الجزء 3: استكشاف أخطاء دوائر اللحام القصيرة وإصلاحها
في هذا القسم، سنقدم شرحًا مفصلاً للخطوات الرئيسية لاستكشاف أخطاء دوائر اللحام القصيرة وإصلاحها. يشمل ذلك استخدام المجهر أو العدسة المكبرة لفحص وصلات اللحام، وطرق تنظيف دوائر اللحام القصيرة، وإعادة لحام أو إصلاح وصلات اللحام على لوحة الدائرة، وغيرها. سيتم شرح كل خطوة وتوضيحها لضمان فهمها بوضوح وتنفيذها بشكل صحيح.الفحص باستخدام المجهر أو العدسة المكبرة

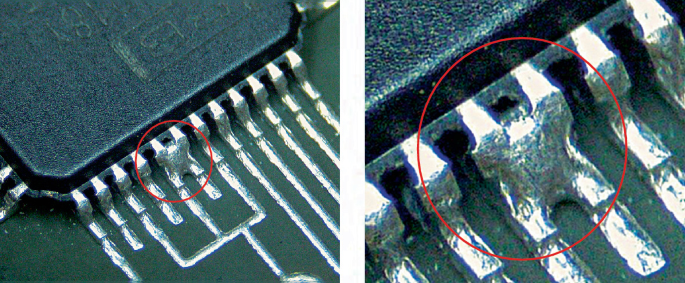

الخطوة الأولى هي فحص وصلات اللحام بعناية باستخدام مجهر أو عدسة مكبرة. غالبًا ما تحدث دوائر قصر عند وصل اللحام بنقاط اللحام أو الأسلاك المجاورة. بتكبير الصورة، يمكنك رؤية أي توصيلات غير طبيعية بين نقاط اللحام بوضوح. ابحث عن مشاكل مثل وصلات اللحام، أو اللحام الزائد، أو قصر الدائرة الكهربائية في الدبابيس.طرق إزالة دوائر اللحام القصيرة
بعد تحديد دارة قصر في اللحام، فإن الخطوة التالية هي اتخاذ الإجراءات اللازمة لإزالتها. يمكنك استخدام بعض الأدوات والتقنيات لمعالجة هذه المشكلة. أولًا، يمكنك استخدام فتيل لحام دقيق أو ماص لحام لإزالة اللحام الزائد برفق. تأكد من إزالة اللحام تمامًا من نقاط اللحام التي تعرضت للقصر. إذا كانت هناك جسور لحام أكبر، يمكنك فصلها بعناية باستخدام جديلة لحام أو سلك. توخَّ الحذر عند التعامل لتجنب إتلاف المكونات المحيطة أو نقاط اللحام.إعادة لحام أو إصلاح وصلات اللحام على لوحة الدائرة
بعد إزالة قصر اللحام، قد يلزم إعادة لحام أو إصلاح وصلات اللحام. قد يؤدي قصر اللحام إلى تلف أو كسر وصلات اللحام، مما يتطلب إعادة توصيلها. باستخدام اللحام وأدوات اللحام المناسبة، سخّن اللحام إلى درجة الحرارة المناسبة، ثم ضعه على وصلات اللحام المراد توصيلها. تأكد من جودة اللحام دون حدوث قصر أو مشاكل في التوصيل بين وصلات اللحام. في حال وجود أي وصلات لحام تالفة أو منفصلة، فقد يلزم إصلاح الأسلاك أو الوسادات على لوحة الدائرة الكهربائية لضمان سلامة الدائرة.إجراء الفحص البصري النهائي والاختبار
بعد الانتهاء من إعادة لحام أو إصلاح وصلات اللحام، يُعدّ إجراء فحص بصري نهائي أمرًا بالغ الأهمية. استخدم مجهرًا أو عدسة مكبرة لفحص وصلات اللحام مرة أخرى، مع التأكد من عدم وجود جسور لحام متبقية أو دبابيس قصيرة. افحص أيضًا مظهر وصلات اللحام وتوصيلاتها لضمان جودة لحام جيدة. بعد الانتهاء من الفحص البصري، واصل إجراء اختبارات الدائرة اللازمة والتحقق من الأداء الوظيفي لضمان فعالية أعمال الإصلاح. بعد الانتهاء من استكشاف أخطاء دائرة القصر الملحومة وإصلاحها، تأتي الخطوة المهمة التالية وهي اختبار الإصلاح والتحقق من فعاليته.الجزء الرابع: الاختبار والتحقق
في هذا القسم، سنناقش كيفية إجراء الاختبار والتحقق لضمان نجاح حل مشاكل قصر الدائرة الكهربائية في اللحام. يشمل ذلك استخدام أدوات وأدوات الاختبار للتحقق من توصيل الدوائر، وفحص وظائف المكونات الأخرى ذات الصلة، وما إلى ذلك. من خلال الاختبار والتحقق، يمكنك ضمان فعالية أعمال الإصلاح وضمان عمل المعدات بشكل صحيح.استخدام أدوات وأدوات الاختبار:
أولاً، يمكنك استخدام أدوات وأدوات اختبار متنوعة للتحقق من حل مشكلة قصر دائرة اللحام. على سبيل المثال، يمكنك استخدام مقياس متعدد لاختبار قيم استمرارية الدائرة ومقاومتها. بقياس نقاط حرجة مختلفة في الدائرة، يمكنك التأكد من حل مشكلة قصر دائرة اللحام بنجاح، وأن التيار الكهربائي يتدفق في المسار الصحيح.فحص المكونات الأخرى ذات الصلة:
بالإضافة إلى ماس كهربائي ناتج عن اللحام، من المهم أيضًا فحص المكونات الأخرى التي يُحتمل تضررها. على سبيل المثال، قد يُسبب ماس كهربائي ناتج عن اللحام ارتفاع درجة حرارة بعض المكونات أو تلفها. لذلك، افحص المكونات المحيطة واختبرها بعناية للتأكد من عملها بشكل صحيح. في حال اكتشاف أي أعطال أو تلف آخر، يجب اتخاذ الإجراءات المناسبة لإصلاحها أو استبدالها.إجراء الاختبارات الوظيفية:
بعد ذلك، قم بإجراء اختبار وظيفي للتحقق من عمل الجهاز الإلكتروني المُصلَح بشكل صحيح. بناءً على نوع الجهاز وخصائصه، يمكنك إجراء اختبارات وظيفية متنوعة. على سبيل المثال، إذا كان جهازًا إلكترونيًا، يمكنك التحقق من عمل جميع وحداته الوظيفية بشكل صحيح، ومن استجابة الأزرار والمفاتيح، ومن عرض شاشة العرض للمعلومات الصحيحة، وما إلى ذلك. من خلال الاختبار الوظيفي الشامل، يمكنك ضمان عمل الجهاز الإلكتروني المُصلَح كما هو متوقع.إجراء الاختبارات طويلة الأمد:
بعد إصلاح ماس كهربائي ناتج عن اللحام، يُنصح بإجراء اختبار طويل الأمد. اترك الجهاز يعمل باستمرار لفترة، ولاحظ أي سلوكيات غير طبيعية أو أعطال. يساعد هذا الاختبار طويل الأمد على تحديد المشاكل المحتملة، ويؤكد ثبات وموثوقية الإصلاح.اختبار قبول المستخدم:
أخيرًا، إن أمكن، يمكنك تسليم الجهاز المُصلَح للمستخدم النهائي لاختبار قبوله. هذا يضمن تلبية الجهاز المُصلَح لاحتياجاته وتوقعاته. يمكن للمستخدم استخدام الجهاز في العمليات الفعلية وتقديم ملاحظاته وآرائه، مما يُساعد على تحسين وتحسين أعمال الإصلاح. خلال مرحلة الاختبار والتحقق، يمكنك التأكد من حل مشكلة قصر الدائرة الكهربائية الناتجة عن اللحام وأن الجهاز الإلكتروني المُصلَح يعمل بشكل صحيح. هذه الخطوات لا تضمن فعالية الإصلاح فحسب، بل تمنحك أيضًا الثقة في أداء الجهاز وموثوقيته. من خلال هذه المدونة، تعلمنا كيفية استكشاف الأخطاء وإصلاحها وحلول قصر الدائرة الكهربائية الناتجة عن اللحام، بالإضافة إلى الخطوات الرئيسية لإصلاح الأجهزة الإلكترونية. سواء كنت من مُحبي الإلكترونيات أو فني إصلاح، فإن هذه المعرفة ستساعدك على التعامل بشكل أفضل مع مشاكل قصر الدائرة الكهربائية الناتجة عن اللحام وإصلاح أجهزتك الإلكترونية. تذكر دائمًا اتخاذ احتياطات السلامة المناسبة قبل إجراء أي إصلاح، وإذا كنت غير متأكد، فاطلب المساعدة من المتخصصين. نتمنى لك إصلاحًا ناجحًا ومتعة في استخدام أجهزتك الإلكترونية!
