<font dir="auto" style="vertical-align: inherit;"><font dir="auto" style="vertical-align: inherit;">11 معلومة يجب أن تعرفها عن إنتاج FPC: كشف غموض تصنيع FPC

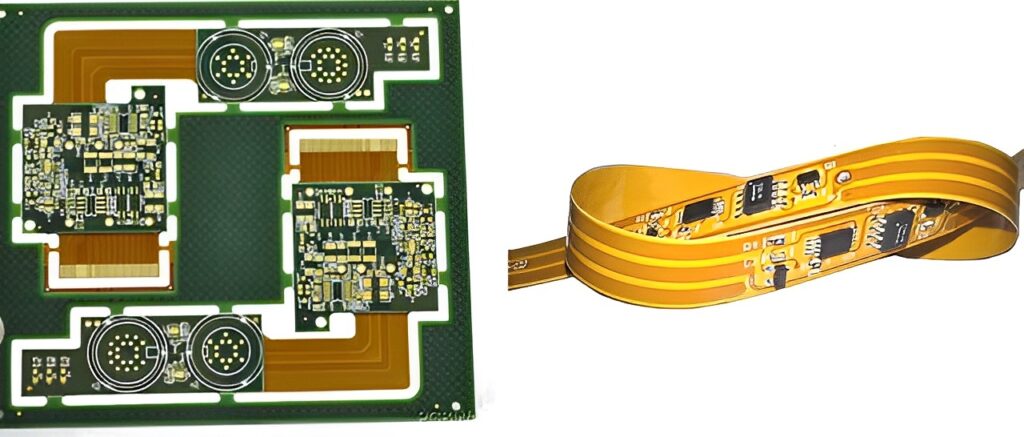

لوحة الدوائر المطبوعة المرنة (FPC) هي نوع من لوحات الدوائر المطبوعة عالية الموثوقية والمرونة، مصنوعة من أغشية رقيقة من البولي إيميد أو البوليستر. تتميز بكثافة أسلاك عالية، وخفة وزن، ونحافة، ومرونة انحناء ممتازة.

قبل أن نكشف سر تصنيع الدوائر المطبوعة المرنة (FPC)، علينا أن نعرف أن المواد التي تُشكلها هي غشاء عازل، وموصل، والمادة اللاصقة. يُشكل الغشاء العازل الطبقة الأساسية للدائرة، بينما يربط اللاصق رقاقة النحاس بالطبقة العازلة. في التصاميم متعددة الطبقات، تُربط رقاقة النحاس مع الطبقات الداخلية. كما تُستخدم كأغطية واقية لعزل الدائرة عن الغبار والرطوبة، وتقليل الإجهاد أثناء الثني. تُشكل رقاقة النحاس الطبقة الموصلة. في بعض الدوائر المرنة، تُستخدم مكونات صلبة مصنوعة من الألومنيوم أو الفولاذ المقاوم للصدأ لتوفير ثبات الأبعاد، ودعم مادي للمكونات والأسلاك، وتخفيف الإجهاد. تُستخدم المواد اللاصقة لربط المكونات الصلبة بالدائرة المرنة. بالإضافة إلى ذلك، تُستخدم أحيانًا مادة أخرى في الدوائر المرنة وهي غشاء الطبقة اللاصقة، وهو مُغطى بمادة لاصقة على جانبي غشاء رقيق عازل. يوفر غشاء الطبقة اللاصقة حماية بيئية، وعزلًا إلكترونيًا فعالًا، ويُغني عن طبقة إضافية من الغشاء، ويُمكّن من إنشاء دوائر متعددة الطبقات بطبقات لاصقة أقل. تتوفر مواد الأغشية العازلة بأنواع عديدة، لكن أكثرها استخدامًا هي مواد البولي إيميد والبوليستر. في الولايات المتحدة، يستخدم 80% من مصنعي الدوائر المرنة مواد أغشية البولي إيميد، بينما يستخدم حوالي 20% مواد أغشية البوليستر. تتميز مواد البولي إيميد بأنها غير قابلة للاشتعال، ومستقرة الأبعاد، وتتميز بقوة شد عالية، وتتحمل درجات حرارة اللحام. يتميز البوليستر، المعروف أيضًا باسم بولي إيثيلين تيريفثالات (PET)، بخصائص فيزيائية مماثلة للبولي إيميد، بما في ذلك انخفاض ثابت العزل الكهربائي وانخفاض امتصاص الرطوبة. ومع ذلك، فهو غير مناسب للتطبيقات ذات درجات الحرارة العالية، حيث تبلغ درجة انصهاره 250 درجة مئوية ودرجة حرارة انتقاله الزجاجي (Tg) 80 درجة مئوية. تحد هذه القيود من استخدامه في التطبيقات التي تتطلب لحامًا مكثفًا من طرف إلى طرف. في التطبيقات ذات درجات الحرارة المنخفضة، يتميز بالصلابة. ومع ذلك، فهو لا يزال مناسبًا للاستخدام في منتجات مثل الهواتف وغيرها من الأجهزة التي لا تتطلب التعرض لبيئات قاسية. عادةً ما تُدمج أغشية العزل المصنوعة من البولي إيميد مع مواد لاصقة من البولي إيميد أو الأكريليك، بينما تُدمج مواد العزل المصنوعة من البوليستر مع مواد لاصقة من البوليستر. من مزايا دمج هذه المواد ذات الخصائص المتشابهة ثبات أبعادها بعد اللحام أو دورات التصفيح المتعددة. ومن الخصائص المهمة الأخرى للمواد اللاصقة انخفاض ثابت العزل الكهربائي، ومقاومة العزل العالية، ودرجة حرارة انتقال الزجاج العالية، وانخفاض معدل امتصاص الرطوبة. تُعد رقائق النحاس مناسبة كموصلات للاستخدام في الدوائر المرنة، ويمكن إنتاجها من خلال الطلاء الكهربائي أو الترسيب الكهربائي (ED).

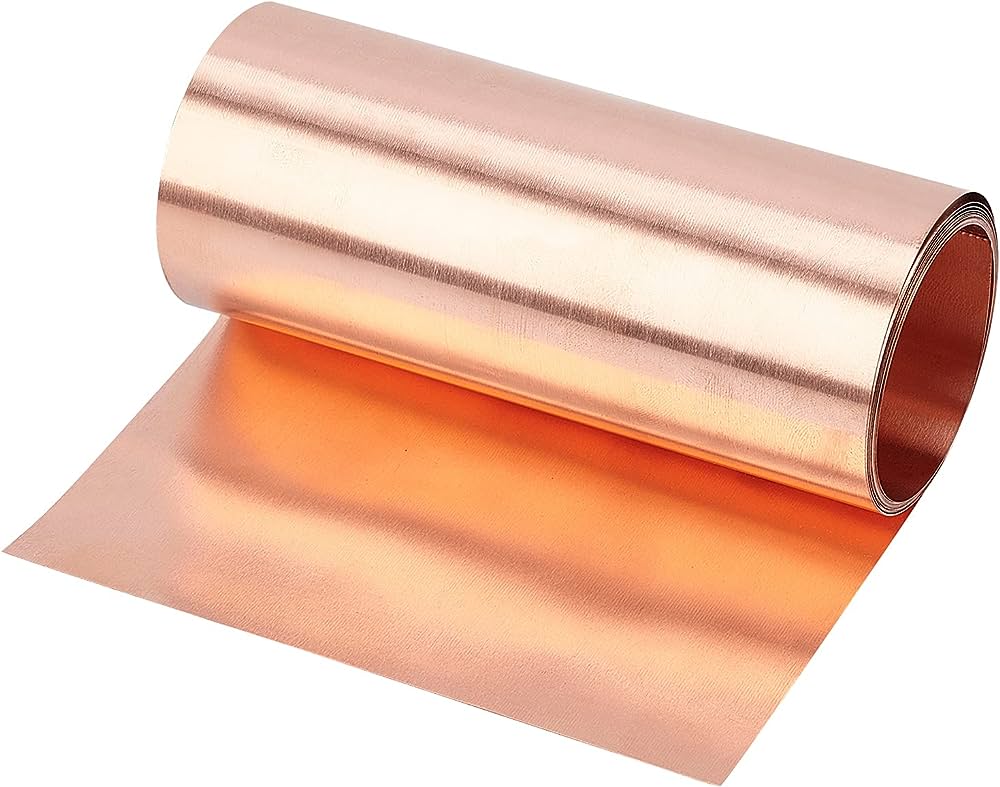

يتميز جانب رقاقة النحاس المُنتَجة بالترسيب الكهربائي بسطح لامع، بينما يبدو الجانب الآخر باهتًا نتيجةً للمعالجة. وهي مادة مرنة يُمكن تصنيعها بسماكات وأحجام مُختلفة. غالبًا ما يخضع الجانب الباهت من رقاقة النحاس المُطروقة بالكهرباء لمعالجات خاصة لتحسين خصائصها اللاصقة. بالإضافة إلى مرونتها، تتميز رقاقة النحاس المُطروقة أيضًا بصلابة ونعومة، مما يجعلها مناسبة للتطبيقات التي تتطلب مرونة ديناميكية. بالإضافة إلى ربط الأغشية العازلة بالمواد الموصلة، يُمكن استخدام اللاصق أيضًا كطبقة طلاء لأغراض الحماية والتغطية. يكمن الفرق الرئيسي بين الاثنين في طريقة التطبيق المُستخدمة. يهدف الطلاء اللاصق فوق الغشاء العازل إلى تكوين هيكل دائرة مُتراص. تُستخدم تقنية الطباعة بالغربلة لتطبيق طلاء اللاصق. لا تحتوي جميع الهياكل المُتراصّة على مادة لاصقة، وتلك غير المُتراصّة تُشكّل دوائر أرقّ وأكثر مرونة. بالمقارنة مع الهياكل المُتراصّة القائمة على اللاصق، يُظهر اللاصق توصيلًا حراريًا أفضل. بفضل رقة ومرونة الدوائر المرنة الخالية من المواد اللاصقة، وغياب المقاومة الحرارية للّاصق، يُمكن استخدامها في بيئات العمل التي لا يُمكن فيها استخدام الهياكل المُركّبة القائمة على المواد اللاصقة. اتبعوا خطواتنا واستعدوا لفكّ شفرة عملية تصنيع لوحات الدوائر المطبوعة المرنة (FPC).

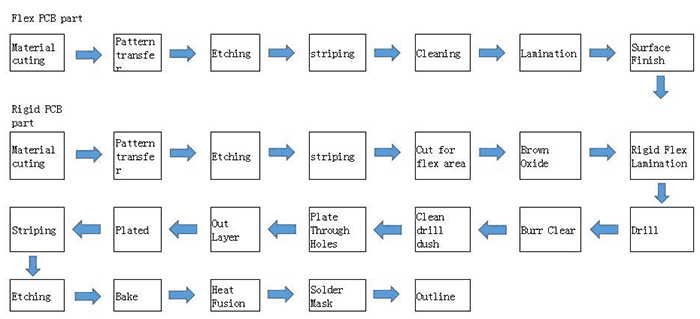

عملية تصنيع لوحة الدوائر المرنة (FPC)

قطع المواد
