لوح مرن صلب: 5 أشياء لا تُنسى تجعلك تحبها وتكرهها

2023-05-29مراسل: SprintPCB

مع التطور السريع والمستمر للمنتجات الإلكترونية، أصبح الابتكار والمرونة سمتين أساسيتين للمصممين. ولتلبية المتطلبات المتزايدة، لم تعد لوحات الدوائر المطبوعة الصلبة التقليدية تُلبي تمامًا متطلبات تصميم مختلف الأجهزة الإلكترونية المعقدة. في هذا السياق، برزت لوحات الدوائر المطبوعة الصلبة المرنة كعنصر أساسي في التصميم المبتكر في العصر الجديد، بفضل خصائصها ومزاياها الفريدة.

ما هي اللوحة الصلبة المرنة ؟

لوح مرن صلب - FPCB

تُعد الألواح الصلبة المرنة تقنية مبتكرة شائعة بشكل متزايد في الأجهزة الإلكترونية. وقد أدى ظهور وتطوير لوحات الدوائر المطبوعة (PCB) ولوحات الدوائر المرنة المرنة إلى ابتكار هذا المنتج الجديد، الذي يجمع بين الألواح المرنة والصلبة. ومن خلال عمليات مثل التصفيح، يتم دمج لوحي الدوائر المرنة والصلبة وفقًا للمتطلبات التكنولوجية ذات الصلة، مما ينتج عنه مزيج من خصائص الألواح الصلبة وألواح الدوائر المرنة. يوفر هذا المزيج ثباتًا ميكانيكيًا قويًا وموثوقية عالية، بالإضافة إلى المرونة والقدرة على التكيف. وقد غيّر ظهور الألواح الصلبة المرنة تصميم وتطبيقات لوحات الدوائر الصلبة التقليدية، مما جلب العديد من الفرص والتحديات الجديدة لصناعة الإلكترونيات. وبالمقارنة مع لوحات الدوائر الصلبة التقليدية، تتمتع ألواح الدوائر المرنة المرنة بمزايا كبيرة من حيث الشكل والوزن واستغلال المساحة. وهذا يمنح المصممين حرية أكبر، مما يتيح لهم تحقيق تصميمات منتجات أكثر ابتكارًا ودقة.

الأنواع الشائعة من الألواح الصلبة المرنة

النوع الأول: لوحة مرنة-صلبة. تُربط لوحتا PCB مرنتان وصلبتان معًا دون وصلات ثقوب مطلية (PTH)، ويكون عدد الطبقات أكثر من طبقة واحدة.

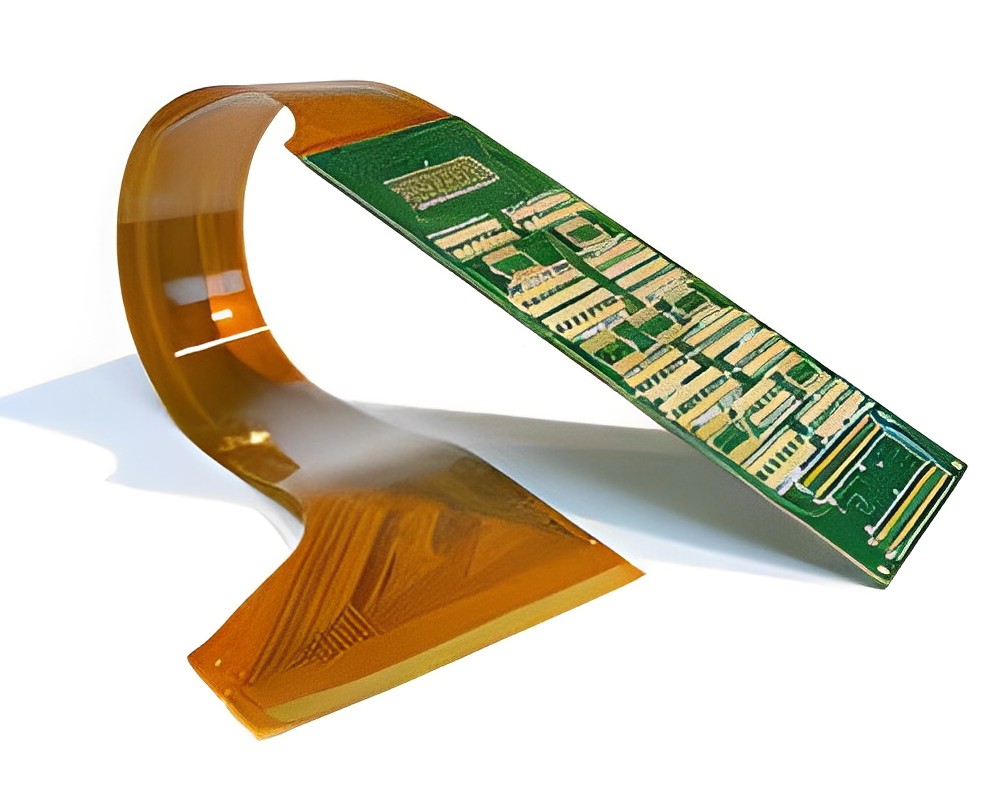

لوح مرن-صلب

النوع الثاني: ألواح مرنة صلبة متعددة الطبقات. يتميز هذا النوع بثقوب مطلية (PTH) ويتضمن أكثر من طبقتين موصلتين.

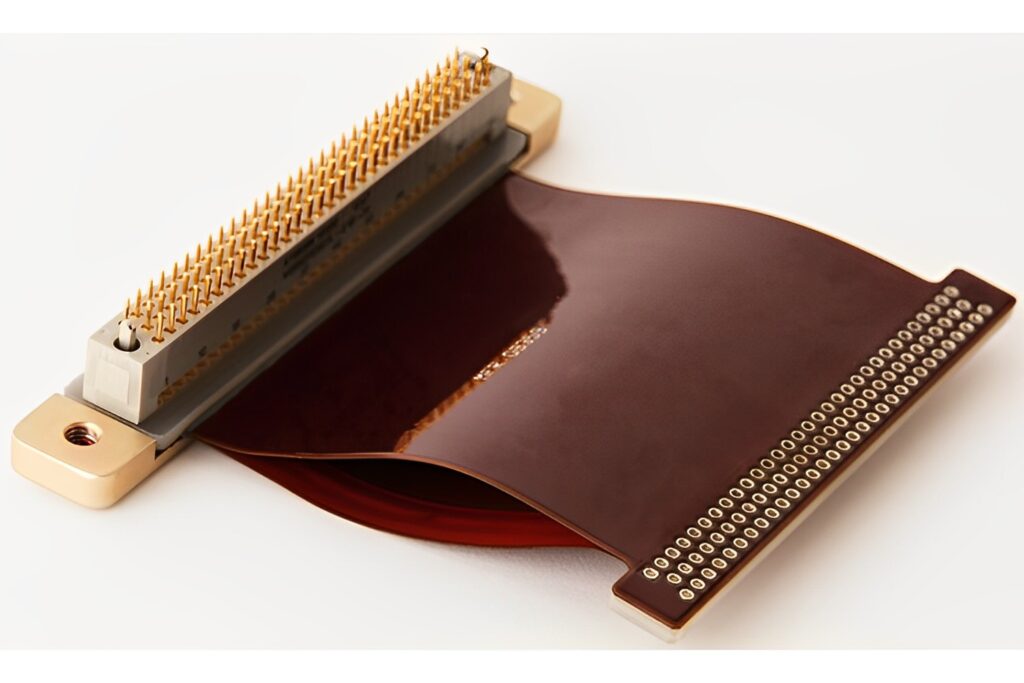

لوحة دارات مطبوعة مرنة متعددة الطبقات

للعملة وجهان، واللوح الصلب المرن ليس استثناءً. لنبدأ بمناقشة مزايا الألواح الصلبة المرنة.

مزايا اللوح الصلب المرن

المرونة - بفضل تصميمها الفريد وعملية تصنيعها الفريدة، تتميز ألواح FPCB بمرونة فائقة وقابلية تكيف ممتازة. يمكن ثني هذه الألواح أو طيها أو ثنيها بالشكل المطلوب لتلبية متطلبات تصميم المنتجات المختلفة. على سبيل المثال، عند تصميم الهواتف الذكية أو الأجهزة القابلة للارتداء، يمكن ثني ألواح FPCB وتشكيلها بحرية لتناسب الأشكال المعقدة. تمنح هذه المرونة المصممين حرية أكبر لابتكار منتجات أكثر تعقيدًا وأناقة. تجعل مرونة الألواح الصلبة المرنة خيارًا مثاليًا لتصميم الأجهزة القابلة للارتداء. على سبيل المثال، تحتاج أجهزة مثل الساعات الذكية وأجهزة مراقبة الصحة والنظارات الذكية إلى التكيف مع مختلف أحجام وأشكال المعصم والجسم والوجه. تسمح مرونة الألواح الصلبة المرنة وقابليتها للثني لهذه الأجهزة بملاءمة منحنيات جسم المستخدم بشكل مريح، مما يوفر تجربة ارتداء مريحة.

التكنولوجيا القابلة للارتداء

تلعب الألواح الصلبة المرنة دورًا محوريًا في تصميم شاشات العرض المنحنية. وتعتمد الأجهزة الحديثة، مثل الهواتف الذكية وأجهزة التلفزيون وشاشات السيارات، بشكل متزايد على التصاميم المنحنية لتوفير تجربة بصرية أفضل. تسمح مرونة الألواح لشاشة العرض بالانحناء على طول المنحنى دون الحاجة إلى موصلات صلبة، مما يتيح تصميمات منحنية سلسة. كما أن قابلية الألواح الصلبة المرنة للتكيف تجعلها مكونًا أساسيًا في الأجهزة القابلة للطي. على سبيل المثال، تتطلب منتجات مثل الهواتف الذكية والأجهزة اللوحية القابلة للطي أن تحافظ الدوائر الكهربائية على الاتصال عند فتحها وطيّها. يسمح تصميم الألواح للألواح بالانحناء والطي بسلاسة، مما يتيح انتقالات سلسة بين مختلف أشكال الجهاز مع الحفاظ على توصيلات دوائر كهربائية موثوقة. توفر مرونة الألواح الصلبة المرنة وقابليتها للتكيف حلولًا مبتكرة لتصميم الأنظمة الإلكترونية للسيارات. تحتاج الأجهزة الإلكترونية في السيارات إلى التكيف مع المساحات الضيقة والأشكال المعقدة مع تحمل العوامل البيئية مثل اهتزازات السيارات وتقلبات درجات الحرارة. تسمح مرونة الألواح الصلبة المرنة بتركيب لوحات الدوائر الكهربائية بشكل مضغوط داخل مكونات السيارة بأشكال مختلفة، مع توفير توصيلات كهربائية موثوقة.

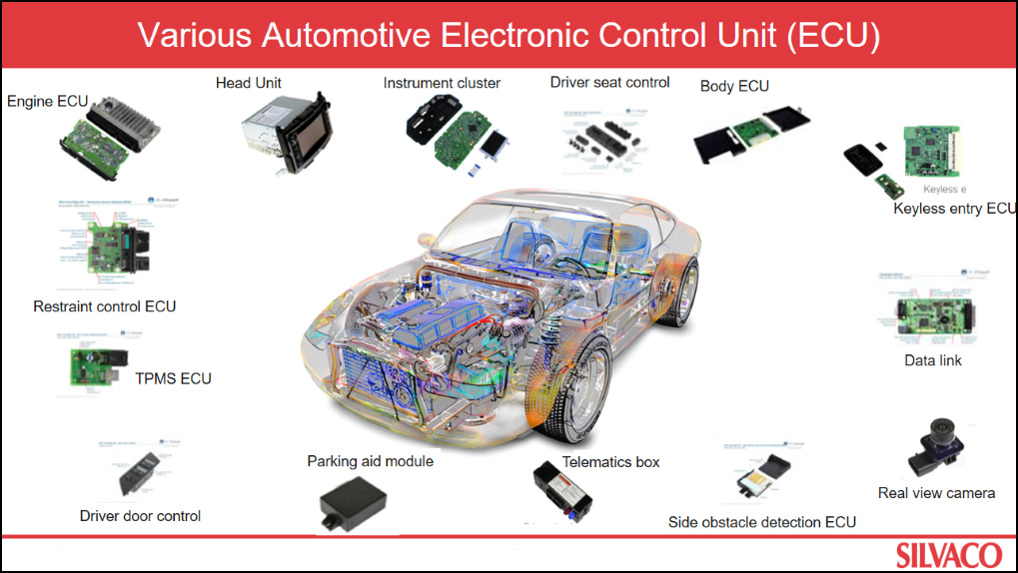

الأنظمة الإلكترونية للسيارات

من الأجهزة القابلة للارتداء إلى الشاشات المنحنية، وحتى الأجهزة القابلة للطي وأنظمة الإلكترونيات الخاصة بالسيارات، تُمكّن مرونة الألواح المرنة الصلبة وقابليتها للتكيف المنتجات الإلكترونية من التكيف مع مختلف الأشكال والأحجام والظروف البيئية، مما يُحسّن تجربة المستخدم ووظائفها. إضافةً إلى ذلك، تُوفر الألواح المرنة الصلبة موثوقية أعلى. فمقارنةً بالألواح الصلبة التقليدية، تُغني هذه الألواح عن استخدام الموصلات أو الوصلات الكهربائية، مما يُقلل من نقاط العطل المحتملة. كما يُقلل هذا التصميم من مشاكل التوصيل بين الدوائر وخطر الضوضاء الكهربائية، مما يوفر جهازًا إلكترونيًا أكثر استقرارًا وموثوقية. في مجال الفضاء، تُستخدم الألواح المرنة الصلبة على نطاق واسع في معدات مثل الطائرات والأقمار الصناعية. تواجه هذه الأجهزة ظروف تشغيل قاسية، بما في ذلك درجات الحرارة العالية والمنخفضة والاهتزازات والصدمات. تُمكّنها مقاومتها العالية لدرجات الحرارة من العمل بثبات في بيئات عالية الحرارة مع الحفاظ على موثوقية توصيلات الدوائر. وفي الوقت نفسه، تُمكّنها مقاومتها للاهتزاز والصدمات من تحمّل الاهتزازات والصدمات الشديدة أثناء الطيران، مما يضمن التشغيل الطبيعي للمعدات الإلكترونية. في الأجهزة الطبية، مثل أجهزة تنظيم ضربات القلب، وأجهزة الاستشعار المزروعة، والأجهزة الطبية القابلة للارتداء، تُعد موثوقية الألواح الصلبة المرنة أمرًا بالغ الأهمية. تحتاج هذه الأجهزة إلى العمل بثبات لفترات طويلة، مع متطلبات متانة ومقاومة للتآكل. يُمكّن التصميم الخاص واختيار المواد المُستخدمة في الألواح الصلبة المرنة من التكيف مع التغيرات في بيئة الجسم ومقاومة تأثير سوائل الجسم والمواد الكيميائية. هذا يضمن موثوقية واستقرار الأجهزة الطبية على المدى الطويل. غالبًا ما تواجه أنظمة التحكم الصناعية بيئات عمل قاسية، بما في ذلك الرطوبة العالية، والغازات المسببة للتآكل، والاهتزازات، وغيرها. تُستخدم الألواح الصلبة المرنة على نطاق واسع في هذه الأنظمة لتلبية متطلبات الموثوقية والمتانة. تُمكّنها المواد الخاصة والتدابير الوقائية للألواح الصلبة المرنة من مقاومة تسرب الرطوبة في البيئات عالية الرطوبة، مع توفير مقاومة للتآكل والأكسدة. علاوة على ذلك، تضمن مقاومة الاهتزاز للألواح الصلبة المرنة التشغيل الطبيعي للنظام في البيئات الاهتزازية، مما يمنع انقطاع الدائرة أو حدوث أعطال. ومن العوامل الأخرى التي تجعل الألواح الصلبة المرنة شائعة الاستخدام كفاءتها في استخدام المساحة. بفضل مرونتها وتصميمها الرقيق، تشغل الألواح المرنة الصلبة مساحةً أقل في الأجهزة الإلكترونية المدمجة. وهذا أمرٌ بالغ الأهمية في الإلكترونيات الاستهلاكية الحديثة، مثل الهواتف الذكية والأجهزة اللوحية والأجهزة القابلة للارتداء. فاستخدام الألواح المرنة الصلبة يجعل الأجهزة أنحف وأخف وزنًا مع تلبية متطلبات توصيل الدوائر المعقدة. في الهواتف الذكية الحديثة، تُعدّ المساحة أمرًا بالغ الأهمية. ويتيح استخدام الألواح المرنة الصلبة تصميمات هواتف أكثر إحكامًا وخفة وزن.يمكن لهذه الألواح أن تنحني وتطوى وفقًا لشكل الهاتف، وتستوعب مختلف المساحات الضيقة وتتكامل بشكل وثيق مع المكونات الإلكترونية الأخرى. يمكن للألواح الصلبة المرنة توصيل وحدات مختلفة داخل الهاتف، مثل شاشة العرض والكاميرا والبطارية ولوحة اللمس، مما ينتج عنه هيكل جهاز أكثر إحكاما مع توفير توصيلات دائرة كهربائية مستقرة. تُستخدم الألواح الصلبة المرنة أيضًا على نطاق واسع في مجال الأجهزة القابلة للارتداء. لا تستطيع الألواح الصلبة التقليدية تلبية متطلبات الأجهزة القابلة للارتداء لأنها تحتاج إلى التكيف مع انحناء وحركة جسم الإنسان. يمكن ثني الألواح الصلبة المرنة وطيها ولفها لتناسب شكل المعصم أو الذراع أو أجزاء الجسم الأخرى. هذا يجعل الأجهزة القابلة للارتداء أكثر راحة ويقلل من المساحة التي تشغلها على الجسم. في مجال إلكترونيات السيارات، تُعد الكفاءة المكانية أحد العوامل الرئيسية. يسمح استخدام الألواح الصلبة المرنة بوحدات إلكترونية أكثر إحكاما للسيارات، مما يوفر مساحة أكبر لوظائف وتصميمات أخرى. على سبيل المثال، في لوحة قيادة السيارة، يمكن لألواح المرونة الصلبة توصيل مختلف الأجهزة والشاشات بشكل مدمج، مما يقلل من متطلبات المساحة للأسلاك. بالإضافة إلى ذلك، يمكن لألواح المرونة الصلبة أن تنحني وتتكيف مع الأسطح المنحنية داخل السيارة، مما يتيح استغلالًا أفضل للمساحة. غالبًا ما تحتاج الأجهزة الطبية إلى استيعاب العديد من المكونات الإلكترونية وأجهزة الاستشعار ضمن مساحة محدودة. يتيح استخدام ألواح المرونة الصلبة تصميمًا أكثر إحكامًا للأجهزة الطبية، مما يوفر المساحة. على سبيل المثال، في الأجهزة الطبية القابلة للزرع، يمكن لألواح المرونة الصلبة أن تنحني وتتكيف مع شكل الجهاز، وتُنشئ اتصالات موثوقة مع المكونات الأخرى. ونتيجة لذلك، يمكن للأجهزة الطبية أن تتكيف بشكل أفضل مع البيئة الداخلية للمريض، وتوفر مراقبة وعلاجًا طبيين دقيقين. تُفضل ألواح المرونة الصلبة بشكل كبير لموثوقيتها ومتانتها الممتازة. تخضع هذه الألواح لمعالجة خاصة، وتتميز بخصائص مثل مقاومة الاهتزاز والصدمات ومقاومة درجات الحرارة العالية. هذا يجعلها مناسبة للغاية للتطبيقات التي تتطلب موثوقية واستقرارًا عاليين، مثل تطبيقات الطيران، والأجهزة الطبية، وأنظمة التحكم الصناعية. تتميز الألواح الصلبة المرنة أيضًا بقدرتها على العمل في ظروف بيئية قاسية، كالرطوبة العالية ودرجات الحرارة القصوى والتآكل الكيميائي، دون أن تتأثر كفاءتها أو تتسبب في أعطال. بعد مناقشة المزايا، دعونا نتناول عيوب الألواح الصلبة المرنة.لا تلبي الألواح الصلبة التقليدية متطلبات الأجهزة القابلة للارتداء، إذ تحتاج إلى التكيف مع انحناء وحركة جسم الإنسان. أما الألواح الصلبة المرنة، فيمكن ثنيها وطيها ولفها لتناسب شكل المعصم أو الذراع أو أجزاء أخرى من الجسم. هذا يجعل الأجهزة القابلة للارتداء أكثر راحةً ويقلل من مساحة الجسم. في مجال إلكترونيات السيارات، تُعد الكفاءة المكانية أحد العوامل الرئيسية. يسمح استخدام الألواح الصلبة المرنة بوحدات إلكترونية أصغر حجمًا للسيارات، مما يوفر مساحة أكبر لوظائف وتصميمات أخرى. على سبيل المثال، يمكن لألواح الصلبة المرنة توصيل مختلف الأجهزة والشاشات بشكل مدمج على لوحة قيادة السيارة، مما يقلل من المساحة المطلوبة لتوصيل الأسلاك. بالإضافة إلى ذلك، يمكن لألواح الصلبة المرنة الانحناء والتكيف مع الأسطح المنحنية داخل السيارة، مما يتيح استغلالًا أفضل للمساحة. غالبًا ما تحتاج الأجهزة الطبية إلى استيعاب مكونات إلكترونية وأجهزة استشعار متعددة ضمن مساحة محدودة. يسمح استخدام الألواح الصلبة المرنة بتصميم أكثر إحكامًا للأجهزة الطبية، مما يوفر المساحة. على سبيل المثال، في الأجهزة الطبية القابلة للزرع، يمكن للألواح الصلبة المرنة أن تنحني وتثني لتتوافق مع شكل الجهاز، وتُنشئ اتصالات موثوقة مع المكونات الأخرى. ونتيجة لذلك، يمكن للأجهزة الطبية أن تتكيف بشكل أفضل مع البيئة الداخلية للمريض، وتوفر مراقبة طبية وعلاجًا دقيقين. تُفضل الألواح الصلبة المرنة بشدة لموثوقيتها ومتانتها الممتازة. تخضع هذه الألواح لمعالجة خاصة، وتتميز بخصائص مثل مقاومة الاهتزاز والصدمات ومقاومة درجات الحرارة العالية. هذا يجعلها مناسبة للغاية للتطبيقات التي تتطلب موثوقية واستقرارًا عاليين، مثل الفضاء، والأجهزة الطبية، وأنظمة التحكم الصناعية. كما تتميز الألواح الصلبة المرنة بقدرتها على العمل في ظروف بيئية قاسية، مثل الرطوبة العالية، ودرجات الحرارة القصوى، والتآكل الكيميائي، دون فقدان الأداء أو التسبب في أعطال. بعد مناقشة المزايا، دعونا نلقي نظرة على عيوب الألواح الصلبة المرنة.لا تلبي الألواح الصلبة التقليدية متطلبات الأجهزة القابلة للارتداء، إذ تحتاج إلى التكيف مع انحناء وحركة جسم الإنسان. أما الألواح الصلبة المرنة، فيمكن ثنيها وطيها ولفها لتناسب شكل المعصم أو الذراع أو أجزاء أخرى من الجسم. هذا يجعل الأجهزة القابلة للارتداء أكثر راحةً ويقلل من مساحة الجسم. في مجال إلكترونيات السيارات، تُعد الكفاءة المكانية أحد العوامل الرئيسية. يسمح استخدام الألواح الصلبة المرنة بوحدات إلكترونية أصغر حجمًا للسيارات، مما يوفر مساحة أكبر لوظائف وتصميمات أخرى. على سبيل المثال، يمكن لألواح الصلبة المرنة توصيل مختلف الأجهزة والشاشات بشكل مدمج على لوحة قيادة السيارة، مما يقلل من المساحة المطلوبة لتوصيل الأسلاك. بالإضافة إلى ذلك، يمكن لألواح الصلبة المرنة الانحناء والتكيف مع الأسطح المنحنية داخل السيارة، مما يتيح استغلالًا أفضل للمساحة. غالبًا ما تحتاج الأجهزة الطبية إلى استيعاب مكونات إلكترونية وأجهزة استشعار متعددة ضمن مساحة محدودة. يسمح استخدام الألواح الصلبة المرنة بتصميم أكثر إحكامًا للأجهزة الطبية، مما يوفر المساحة. على سبيل المثال، في الأجهزة الطبية القابلة للزرع، يمكن للألواح الصلبة المرنة أن تنحني وتثني لتتوافق مع شكل الجهاز، وتُنشئ اتصالات موثوقة مع المكونات الأخرى. ونتيجة لذلك، يمكن للأجهزة الطبية أن تتكيف بشكل أفضل مع البيئة الداخلية للمريض، وتوفر مراقبة طبية وعلاجًا دقيقين. تُفضل الألواح الصلبة المرنة بشدة لموثوقيتها ومتانتها الممتازة. تخضع هذه الألواح لمعالجة خاصة، وتتميز بخصائص مثل مقاومة الاهتزاز والصدمات ومقاومة درجات الحرارة العالية. هذا يجعلها مناسبة للغاية للتطبيقات التي تتطلب موثوقية واستقرارًا عاليين، مثل الفضاء، والأجهزة الطبية، وأنظمة التحكم الصناعية. كما تتميز الألواح الصلبة المرنة بقدرتها على العمل في ظروف بيئية قاسية، مثل الرطوبة العالية، ودرجات الحرارة القصوى، والتآكل الكيميائي، دون فقدان الأداء أو التسبب في أعطال. بعد مناقشة المزايا، دعونا نلقي نظرة على عيوب الألواح الصلبة المرنة.غالبًا ما تحتاج الأجهزة الطبية إلى استيعاب العديد من المكونات الإلكترونية وأجهزة الاستشعار ضمن مساحة محدودة. يتيح استخدام الألواح الصلبة المرنة تصميمًا أكثر إحكامًا للأجهزة الطبية، مما يوفر المساحة. على سبيل المثال، في الأجهزة الطبية القابلة للزرع، يمكن للألواح الصلبة المرنة أن تنحني وتثني لتتوافق مع شكل الجهاز، وتُنشئ اتصالات موثوقة مع المكونات الأخرى. ونتيجة لذلك، تتكيف الأجهزة الطبية بشكل أفضل مع البيئة الداخلية للمريض، وتوفر مراقبة وعلاجًا طبيين دقيقين. تُفضل الألواح الصلبة المرنة بشدة لموثوقيتها ومتانتها الممتازة. تخضع هذه الألواح لمعالجة خاصة، وتتميز بخصائص مثل مقاومة الاهتزاز والصدمات ومقاومة درجات الحرارة العالية. هذا يجعلها مناسبة للغاية للتطبيقات التي تتطلب موثوقية واستقرارًا عاليين، مثل الفضاء، والأجهزة الطبية، وأنظمة التحكم الصناعية. كما تتميز الألواح الصلبة المرنة بالقدرة على العمل في ظروف بيئية قاسية، مثل الرطوبة العالية، ودرجات الحرارة القصوى، والتآكل الكيميائي، دون فقدان الأداء أو التسبب في أعطال. بعد مناقشة المزايا، دعونا نلقي نظرة على عيوب الألواح الصلبة المرنة.غالبًا ما تحتاج الأجهزة الطبية إلى استيعاب العديد من المكونات الإلكترونية وأجهزة الاستشعار ضمن مساحة محدودة. يتيح استخدام الألواح الصلبة المرنة تصميمًا أكثر إحكامًا للأجهزة الطبية، مما يوفر المساحة. على سبيل المثال، في الأجهزة الطبية القابلة للزرع، يمكن للألواح الصلبة المرنة أن تنحني وتنثني لتتوافق مع شكل الجهاز، وتُنشئ اتصالات موثوقة مع المكونات الأخرى. ونتيجة لذلك، تتكيف الأجهزة الطبية بشكل أفضل مع البيئة الداخلية للمريض، وتوفر مراقبة وعلاجًا طبيين دقيقين. تُفضل الألواح الصلبة المرنة بشدة لموثوقيتها ومتانتها الممتازة. تخضع هذه الألواح لمعالجة خاصة، وتتميز بخصائص مثل مقاومة الاهتزاز والصدمات ومقاومة درجات الحرارة العالية. هذا يجعلها مناسبة جدًا للتطبيقات التي تتطلب موثوقية واستقرارًا عاليين، مثل الفضاء، والأجهزة الطبية، وأنظمة التحكم الصناعية. كما تتميز الألواح الصلبة المرنة بالقدرة على العمل في ظروف بيئية قاسية، مثل الرطوبة العالية، ودرجات الحرارة القصوى، والتآكل الكيميائي، دون فقدان الأداء أو التسبب في أعطال. بعد مناقشة المزايا، دعونا نلقي نظرة على عيوب الألواح الصلبة المرنة.

عيوب اللوح الصلب المرن

على الرغم من مزاياها العديدة، إلا أن عملية تصنيع لوحات الدوائر المطبوعة المرنة معقدة. فمقارنةً باللوحات الصلبة التقليدية، يتطلب تصنيع لوحات الدوائر المطبوعة المرنة متطلبات تقنية أعلى ومعدات تصنيع متخصصة، مما قد يؤدي إلى تكلفة واستهلاك وقت أطول. إضافةً إلى ذلك، يتضمن تصنيع لوحات الدوائر المطبوعة المرنة عمليات متعددة واستخدام مواد مختلفة، مما قد يزيد من صعوبة مراقبة الجودة أثناء عملية التصنيع. لنلقِ نظرة سريعة على عملية إنتاج لوحات الدوائر المطبوعة المرنة المرنة، وعند اختيار الشركة المصنعة، يجب اختيار شركة تمتلك معدات إنتاج FPC وPCB. أولًا، يرسم مهندسو الإلكترونيات الدوائر والمخططات التفصيلية للوحات المطبوعة المرنة المرنة وفقًا للمتطلبات. بعد ذلك، تُرسل الرسومات إلى الشركة المصنعة للإنتاج، حيث يقوم مهندسو CAM بمعالجة الملفات. ثالثًا، يُنتج خط إنتاج اللوحات لوحات الدوائر المطبوعة المرنة المرنة المطلوبة، بينما يُنتج خط إنتاج PCB لوحات الدوائر المطبوعة المطلوبة. رابعًا، بعد إنتاج اللوحات المرنة والصلبة، تُلصق بسلاسة باستخدام آلة الترقق، وفقًا للمتطلبات المحددة في الرسومات. أخيرًا، ومن خلال سلسلة من العمليات الدقيقة، يُصنع المنتج النهائي، وهو اللوح المركب المرن والصلب. في عملية تصنيع الألواح الصلبة-المرنة، من الضروري اختيار أنواع مختلفة من المواد والتعامل معها. على سبيل المثال، عادةً ما تستخدم الأجزاء المرنة غشاء البولي إيميد (PI) كركيزة، بينما قد تستخدم الأجزاء الصلبة FR4 أو ركائز صلبة أخرى. يتضمن ذلك فهم خصائص المواد المختلفة واختيارها لضمان توافقها وعملها معًا بشكل موثوق في عملية التصنيع والتطبيق النهائي. تتكون الألواح الصلبة-المرنة عادةً من طبقات متعددة من المواد، بما في ذلك تركيبات مغلفة من الأجزاء الصلبة والمرنة. خلال عملية التصنيع، يلزم اتباع خطوات تصفيح ولصق دقيقة لضمان جودة الالتصاق والتوصيل بين طبقات المواد المختلفة. قد يشمل ذلك استخدام معدات ربط دقيقة والتحكم في معلمات التصفيح لضمان الموثوقية والاتساق بين كل طبقة. تنبع مرونة اللوح من قدرته على الانحناء والتوافق مع الشكل المطلوب. خلال عملية التصنيع، يلزم إجراء عمليات ثني وتشكيل دقيقة لضمان حفاظ اللوح على أدائه الكهربائي وموثوقيته بعد الانحناء. قد يتطلب ذلك استخدام معدات وقوالب متخصصة، بالإضافة إلى معايير تحكم دقيقة، لتجنب الإجهاد المفرط والتلف. أثناء تصنيع الألواح الصلبة المرنة، تزداد تعقيدًا عملية توصيل الأسلاك وتصميم الدوائر. ونظرًا لقدرة الجزء المرن على الانحناء والطي، يجب مراعاة القيود المفروضة على مسارات الدوائر وقواعد توصيل الأسلاك.يجب على المصممين تحديد المسارات المثلى لتوصيلات الدوائر الكهربائية والالتزام بحدود الحد الأدنى لنصف قطر الانحناء لضمان موثوقية واستقرار توصيلات الدوائر. وتتطلب عملية تصنيع الألواح رقابة واختبارًا صارمين للجودة. ونظرًا لتعدد المواد والطبقات المستخدمة، تزداد تحديات مراقبة الجودة. يجب على المصنّعين ضمان جودة كل خطوة من خطوات التصنيع، مثل معالجة المواد، وجودة التصفيح، ودقة الانحناء والتشكيل، وموثوقية توصيلات الدوائر. وقد يتطلب ذلك استخدام معدات وتقنيات كشف عالية الدقة، مثل فحص الأشعة السينية، والكشف بالأشعة تحت الحمراء، واختبار الأداء الكهربائي. للألواح الصلبة المرنة قيود معينة في بعض جوانب التصميم، مما قد يُثير استياء البعض. على سبيل المثال، للألواح الصلبة المرنة قيود معينة على قواعد توصيل الأسلاك، وخاصةً في توصيلات الدوائر ونقل الإشارات. بالإضافة إلى ذلك، غالبًا ما تكون للألواح الصلبة المرنة قيود على الحد الأدنى لنصف قطر الانحناء، مما يعني ضرورة مراعاة قيود الانحناء أثناء عملية التصميم. قد تُشكل هذه القيود تحديات لتطبيقات محددة وتصاميم مبتكرة، مما يتطلب من المصممين دراسة الإيجابيات والسلبيات بعناية أثناء عملية التصميم. نظراً لتعقيد تصميم وتصنيع ألواح المرونة الصلبة، قد يكون إصلاحها واستبدالها أكثر صعوبة. في حال تعطل لوح أو احتياج إلى استبدال، فقد يتطلب ذلك الاستعانة بفنيين متخصصين. علاوة على ذلك، نظراً للتصميم الفريد والتخصيص المُخصص لألواح المرونة الصلبة، قد يستغرق الإصلاح وقتاً أطول ويزيد من التكاليف.يتطلب ذلك من المصممين دراسة الإيجابيات والسلبيات بعناية أثناء عملية التصميم. ونظرًا لتعقيد تصميم وتصنيع ألواح المرونة الصلبة، قد يكون إصلاحها واستبدالها أكثر صعوبة. في حال تعطل لوح أو حاجته إلى استبدال، فقد يتطلب ذلك الاستعانة بفنيين متخصصين. علاوة على ذلك، نظرًا للتصميم الفريد والتخصيص المُخصص لألواح المرونة الصلبة، قد تستغرق عملية الإصلاح وقتًا أطول وترتفع تكاليفها.يتطلب ذلك من المصممين دراسة الإيجابيات والسلبيات بعناية أثناء عملية التصميم. ونظرًا لتعقيد تصميم وتصنيع ألواح المرونة الصلبة، قد يكون إصلاحها واستبدالها أكثر صعوبة. في حال تعطل لوح أو حاجته إلى استبدال، فقد يتطلب ذلك الاستعانة بفنيين متخصصين. علاوة على ذلك، نظرًا للتصميم الفريد والتخصيص المُخصص لألواح المرونة الصلبة، قد تستغرق عملية الإصلاح وقتًا أطول وترتفع تكاليفها.

تطبيقات اللوح الصلب المرن

تُستخدم الألواح الصلبة المرنة في تطبيقات واسعة، مثل الهواتف الذكية المتطورة مثل آيفون، وسماعات بلوتوث المتطورة (التي تتطلب نقل الإشارات لمسافات بعيدة)، والأجهزة الذكية القابلة للارتداء، والروبوتات، والطائرات بدون طيار، والشاشات المنحنية، ومعدات التحكم الصناعية المتطورة، والأقمار الصناعية الفضائية، وغيرها. مع استمرار تطور الأجهزة الذكية نحو تكامل أعلى، وتصميم خفيف الوزن، وتصغير الحجم، ومع المتطلبات الجديدة للإنتاج المخصص التي فرضتها الثورة الصناعية الرابعة، توفر الألواح الصلبة المرنة ثبات الألواح الصلبة وإمكانية التجميع ثلاثي الأبعاد، مما يجعلها واعدة للغاية. في عام 2019، بلغ حجم السوق العالمية للألواح الصلبة المرنة حوالي 1.66 مليار دولار أمريكي، وهو ما يمثل حوالي 2.8% فقط من إجمالي سوق لوحات الدوائر الإلكترونية. ومع ذلك، شهدت منتجات مثل الهواتف الذكية وسماعات الرأس اللاسلكية والطائرات بدون طيار والسيارات وأجهزة الواقع المعزز والافتراضي وما إلى ذلك أعلى معدلات نمو في عام 2019. ومع تزايد عدد التطبيقات اللاحقة، تظل اللوحة الصلبة المرنة واحدة من أكثر المنتجات الواعدة ذات إمكانات النمو في عام 2020. وتشير التقديرات إلى أن القيمة السوقية العالمية للوحة الصلبة المرنة ستصل إلى 2.3 مليار دولار أمريكي في عام 2022، وهو ما يمثل حوالي 3.3٪ من قيمة إنتاج لوحات الدوائر العالمية. كانت تطبيقات الأجهزة المحمولة أكبر سوق للوحات البرامج والأجهزة في عام 2019، حيث مثلت حوالي 43٪ من إجمالي سوق اللوحات المتكاملة للبرامج والأجهزة. وقد أدت تطبيقات مثل عدسات الكاميرا ووصلات إشارة الشاشة ووحدات البطاريات للهواتف الذكية إلى زيادة الطلب بشكل كبير على اللوحات المتكاملة للبرامج والأجهزة. وعلى وجه الخصوص، شهد تطبيق عدسات كاميرا الهواتف الذكية ارتفاعًا كبيرًا في الطلب بسبب اتجاه الهواتف الذكية متعددة الكاميرات بين مختلف العلامات التجارية. وستساهم هذه الزيادة في كل من الكمية ومتوسط سعر الوحدة للوحات المتكاملة للبرامج والأجهزة في زيادة حصة سوق تطبيقات الأجهزة المحمولة. يُعزى تطوير لوحات عدسات الهواتف المحمولة المدمجة بالبرمجيات والأجهزة بشكل رئيسي إلى متطلبات عدسات الهواتف الذكية من حيث خفة الوزن والنحافة والكثافة العالية، والتي تتطلب جميعها استخدام لوحات مدمجة بالبرمجيات والأجهزة. بالإضافة إلى ذلك، تُؤخذ عوامل مثل موضع التركيب، والاتجاه، وتداخل الإشارة، وتبديد الحرارة، ومتطلبات المواصفات في الاعتبار. علاوة على ذلك، تعتمد بعض العدسات تصميمًا هيكليًا يشبه المنظار بسبب متطلبات التكبير البصري، مما يزيد من تفاقم القيود المكانية الصارمة لعدسات الهواتف الذكية. ونتيجة لذلك، ظهرت عوامل شكلية مختلفة من حيث المظهر، مما فرض متطلبات أكثر صرامة على اللوحات المدمجة بالبرمجيات والأجهزة، ووسّع نطاق تطبيقاتها.
