1 الاختيار بين اللوح الصلب المرن واللوح الليفي المرن: موازنة المزايا والعيوب

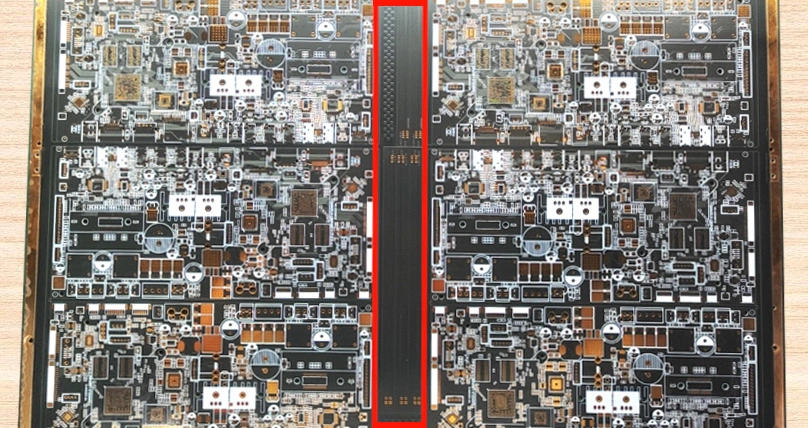

مزايا اللوح الصلب المرن

توفر الألواح الصلبة المرنة وظائف كل من الأجزاء الصلبة والمرنة على لوحة دوائر كهربائية واحدة. يقلل هذا التصميم من عدد الوصلات والموصلات بين المكونات، مما يوفر المساحة ويُسهّل دمج العناصر الإلكترونية في الأجهزة أو الأنظمة المدمجة. علاوة على ذلك، تتيح مرونة تصميم الألواح الصلبة المرنة تخصيص التصميمات لتناسب متطلبات التطبيقات المحددة بشكل أفضل، مع استيعاب التصاميم الإلكترونية المعقدة. يوفر الجمع بين المواد الصلبة والمرنة في الألواح الصلبة المرنة موثوقية ومتانة أعلى. يوفر الجزء الصلب دعمًا ثابتًا وقوة ميكانيكية، مما يمنع اللوحة من التلف أثناء الاهتزاز أو الانحناء. كما يتكيف الجزء المرن مع الانحناء والالتواء، مما يقلل من الإجهاد الميكانيكي، مما يُحسّن عمر اللوحة وموثوقيتها. يلغي تصميم الألواح الصلبة المرنة الحاجة إلى عدد كبير من الموصلات والوصلات الإضافية المطلوبة في لوحات الدوائر الكهربائية التقليدية. هذا يقلل من عدد نقاط التوصيل، ويقلل من مشاكل التوصيل المحتملة ونقاط الفشل، وبالتالي يُحسّن من موثوقية الدائرة بشكل عام. علاوة على ذلك، يُبسط تقليل عدد الموصلات عملية التجميع، مما يوفر تكاليف الإنتاج والوقت. يُقلل تصميم الألواح المرنة الصلبة عدد المكونات وخطوات التجميع، مما يُسهم في خفض تكاليف التصنيع ووقت التجميع. وبالمقارنة بالطرق التقليدية التي تتضمن استخدام لوحات دوائر كهربائية منفصلة وحزم أسلاك، فإن التصميم المتكامل للألواح المرنة الصلبة يُقلل من الأخطاء والأعطال أثناء التجميع، مما يُحسّن كفاءة الإنتاج.

عيوب اللوح الصلب المرن

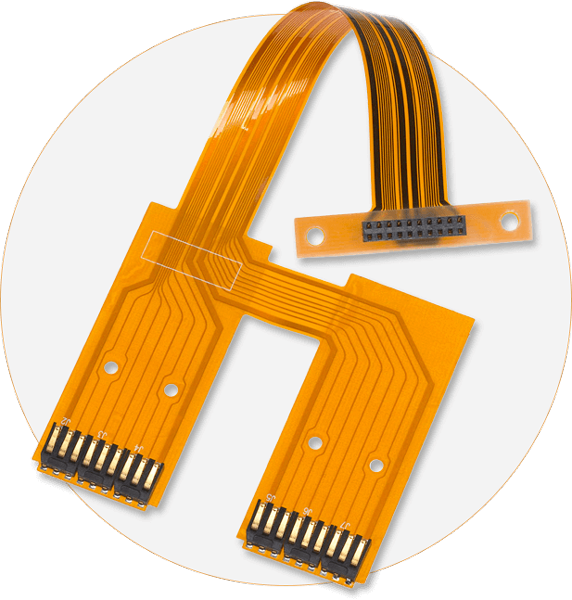

مزايا FPC

تتميز لوحات الدوائر المرنة بالقدرة على الانحناء والطي، مما يجعلها قابلة للتكيف مع مختلف أشكال وأحجام الأجهزة. هذه المرونة تجعلها مناسبة بشكل خاص للتطبيقات ذات المساحات المحدودة أو التي تتطلب تركيبات منحنية. تُصنع لوحات الدوائر المرنة من ركائز مرنة رقيقة وخفيفة الوزن، مما يجعلها أرق وأخف وزنًا مقارنةً بلوحات الدوائر الصلبة. هذا يجعلها مفيدة جدًا في الأجهزة الصغيرة ذات الوزن والحجم المحدودين، مثل الأجهزة المحمولة، والأجهزة القابلة للارتداء، والمعدات الطبية. تُمكّن لوحات الدوائر المرنة من توصيلات عالية الكثافة، إذ يمكنها استيعاب المزيد من الدوائر باستخدام الأغشية الرقيقة، أو التراص متعدد الطبقات، أو المسارات المنحنية. هذا يوفر المزيد من نقاط التوصيل وكثافة توصيلات أعلى، مما يُسهّل تصميم الدوائر والوظائف المعقدة. بالإضافة إلى ذلك، تُقلل لوحات الدوائر المرنة من عدد نقاط التوصيل والموصلات، مما يُقلل من نقاط الفشل المحتملة ويُحسّن موثوقية النظام. تتميز الركائز المرنة للوحات الدوائر المرنة عادةً بأداء جيد في الحماية الكهرومغناطيسية، حيث تُوفر إشعاعًا وحساسية كهرومغناطيسية أقل، مما يُقلل من تأثير التداخل والضوضاء. يُعد هذا أمرًا بالغ الأهمية للتطبيقات عالية التردد والحساسة، مثل أجهزة الاتصالات ودوائر الترددات الراديوية. عادةً ما تستخدم لوحات الدوائر المرنة طرق توصيل موثوقة، مثل اللحام أو الربط بالضغط، لتوصيل المكونات والأجهزة الإلكترونية. توفر طرق التوصيل هذه توصيلات كهربائية جيدة وتثبيتًا ميكانيكيًا، مما يجعلها قادرة على تحمل الضغوط البيئية، مثل الاهتزازات والصدمات وتغيرات درجة الحرارة. كما أن ركائزها المرنة وطرق توصيلها الموثوقة تجعلها تتمتع بمقاومة جيدة للاهتزازات والصدمات. كما أنها تحافظ على استقرار الدائرة وموثوقيتها في البيئات الاهتزازية والصدمات، مما يجعلها مناسبة لتطبيقات مثل الأجهزة المحمولة وإلكترونيات السيارات الحساسة للاهتزازات والصدمات.

عيوب FPC
