في عالم الإلكترونيات، تلعب لوحات الدوائر المطبوعة (PCBs) دورًا محوريًا في توفير منصة لربط المكونات الإلكترونية. على مر السنين، أدى التقدم التكنولوجي إلى تطوير أنواع مختلفة من لوحات الدوائر المطبوعة، بما في ذلك لوحات الدوائر المطبوعة ذات النواة المعدنية. في هذه المقالة، سنتعمق في عالم لوحات الدوائر المطبوعة ذات النواة المعدنية، ونفهم تعريفها وأنواعها ومزاياها وتطبيقاتها.
لوحات الدوائر المطبوعة ذات النواة المعدنية، والمعروفة أيضًا باسم لوحات الدوائر المطبوعة ذات النواة المعدنية (MCPCBs)، هي نوع متخصص من لوحات الدوائر المطبوعة يعتمد على طبقة أساسية معدنية في تركيبه. بخلاف لوحات الدوائر المطبوعة التقليدية التي تستخدم ركائز صلبة أو مرنة مصنوعة من مواد مثل FR-4 أو البولي إيميد، تستخدم لوحات الدوائر المطبوعة ذات النواة المعدنية معادن مثل الألومنيوم أو النحاس كمادة أساسية. توفر الطبقة الأساسية المعدنية توصيلًا حراريًا أفضل ومتانة ميكانيكية أقوى.الاختلافات بين لوحة الدوائر المطبوعة ذات النواة المعدنية ولوحة الدوائر المطبوعة التقليدية FR-4 (التي تعتمد على راتنج الإيبوكسي المقوى بألياف الزجاج)
تركيب المواد: تستخدم لوحة الدوائر المطبوعة ذات النواة المعدنية ركيزة معدنية، عادةً من الألومنيوم أو النحاس، بينما تستخدم لوحة الدوائر المطبوعة FR-4 أليافًا زجاجية وراتنجية. يؤثر هذا الاختلاف في المواد بشكل مباشر على أداء وخصائص لوحة الدوائر المطبوعة. القدرة على التحكم الحراري: تتميز لوحة الدوائر المطبوعة ذات النواة المعدنية بموصلية حرارية ممتازة بفضل ركيزتها المعدنية، مما يُمكّن من تبديد الحرارة بفعالية. هذا يُوفر ميزة في التطبيقات عالية الطاقة والحساسة للحرارة. في المقابل، تتميز لوحة الدوائر المطبوعة FR-4 بقدرة أضعف على التحكم الحراري، وقد تتطلب حلولاً إضافية لتبديد الحرارة. الخصائص الكهربائية: تتميز الركيزة المعدنية للوحة الدوائر المطبوعة ذات النواة المعدنية بموصلية كهربائية جيدة، مما يُقلل من المعاوقة وتداخل الضوضاء في نقل الإشارة. بالمقارنة، تتميز لوحة الدوائر المطبوعة FR-4 بموصلية أقل، مما قد يتطلب تصميم طبقات أكثر تعقيدًا وإجراءات سلامة إشارة أكثر لضمان الأداء الكهربائي. القوة الميكانيكية: بفضل مزايا الركيزة المعدنية، تتميز لوحة الدوائر المطبوعة ذات النواة المعدنية عادةً بقوة ميكانيكية أعلى ومقاومة أعلى للصدمات، وتتحمل الاهتزازات والصدمات بشكل أفضل. من ناحية أخرى، تتميز لوحة الدوائر المطبوعة FR-4 بالهشاشة وقد تتطلب إجراءات حماية ميكانيكية إضافية في بيئات تطبيقية معينة. تعقيد التصنيع: نظرًا للطبيعة الفريدة للركيزة المعدنية، فإن عملية تصنيع لوحات الدارات المطبوعة ذات النواة المعدنية معقدة، وتتطلب عمليات ومعدات خاصة لربط ومعالجة المعدن مع طبقات أخرى. في المقابل، تتبع لوحات الدارات المطبوعة من نوع FR-4 عمليات تصنيع قياسية معتمدة، مما يُقلل من تعقيد التصنيع.أنواع PCB ذات النواة المعدنية:
لوحات الدوائر المطبوعة ذات النواة المعدنية هي نوع خاص من لوحات الدوائر المطبوعة، تتميز بأداء ومزايا فريدة بفضل دمج طبقة أساسية معدنية في تركيبها. فيما يلي بعض الأنواع الشائعة من لوحات الدوائر المطبوعة ذات النواة المعدنية:

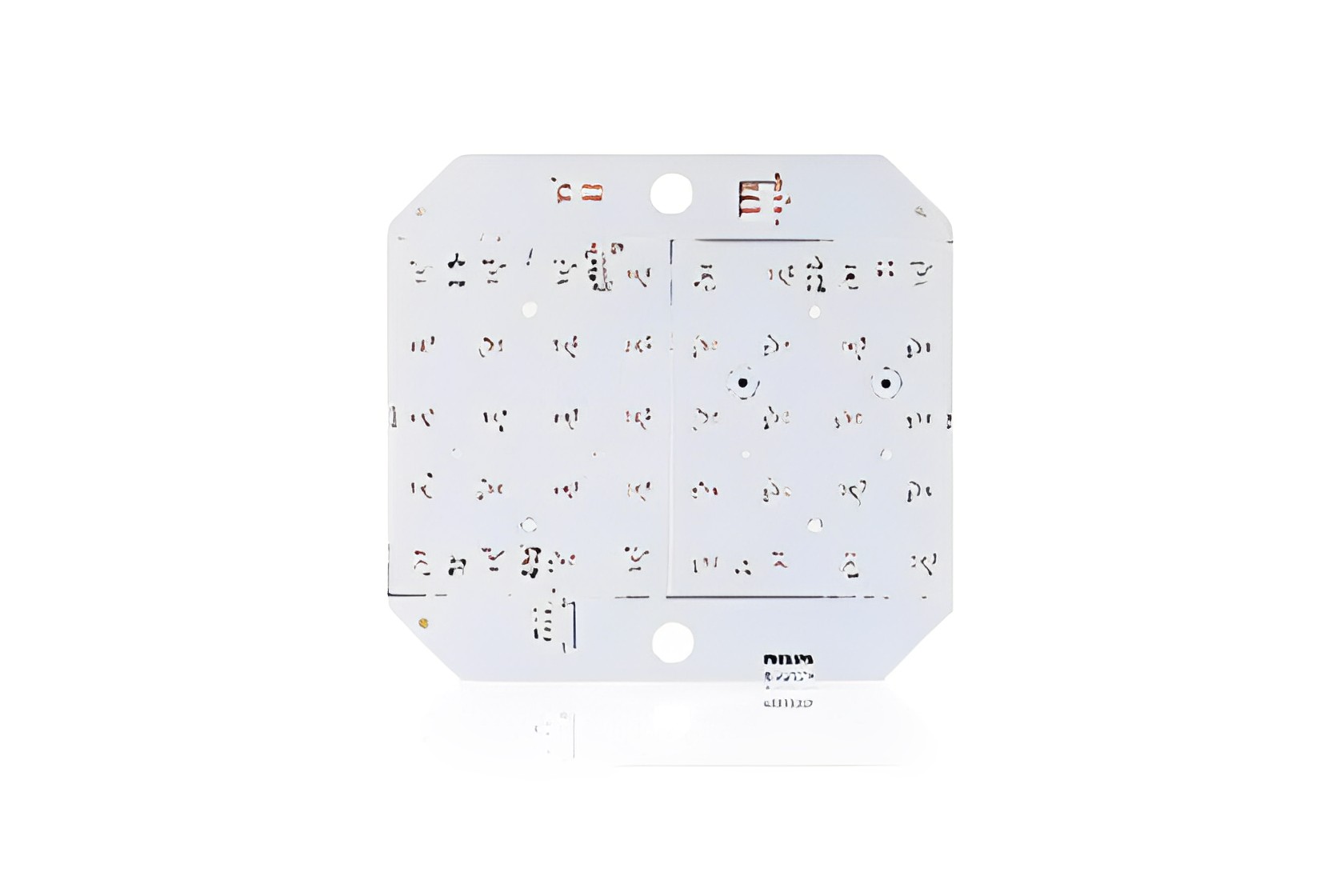

لوحات الدوائر المطبوعة المصنوعة من الألومنيوم: تُعد لوحات الدوائر المطبوعة المصنوعة من الألومنيوم أكثر أنواع لوحات الدوائر المطبوعة ذات النواة المعدنية شيوعًا واستخدامًا. تستخدم هذه اللوحات الألومنيوم كمادة أساسية، مما يوفر موصلية حرارية ممتازة ومتانة ميكانيكية. وتُناسب هذه اللوحات عادةً تطبيقات الطاقة العامة، وإضاءة LED، ومبددات الحرارة الإلكترونية.
لوحات الدوائر المطبوعة النحاسية: تُعد لوحات الدوائر المطبوعة النحاسية نوعًا شائعًا آخر من لوحات الدوائر المطبوعة ذات النواة المعدنية. بالمقارنة مع لوحات الدوائر المطبوعة المصنوعة من الألومنيوم، تتميز لوحات الدوائر المطبوعة النحاسية بموصلية حرارية وكهربائية أعلى، مما يجعلها أكثر ملاءمة لتطبيقات الطاقة العالية والدوائر عالية التردد. تُستخدم لوحات الدوائر المطبوعة النحاسية بشكل شائع في مُضخِّمات الطاقة، ومعدات الاتصالات عالية السرعة، والأجهزة الإلكترونية ذات التردد اللاسلكي. لوحات الدوائر المطبوعة المصنوعة من الحديد: تُستخدم لوحات الدوائر المطبوعة المصنوعة من الحديد بشكل أقل شيوعًا، ولكن لها تطبيقات محددة. تتميز لوحات الدوائر المطبوعة المصنوعة من الحديد بنفاذية مغناطيسية أعلى، مما يجعلها مناسبة للمكونات المغناطيسية وأجهزة الاستشعار المغناطيسية في التطبيقات المتخصصة. لوحات الدوائر المطبوعة المصنوعة من النيكل: تتميز لوحات الدوائر المطبوعة المصنوعة من النيكل بمقاومة جيدة للتآكل واستقرار في درجات الحرارة العالية، مما يجعلها شائعة الاستخدام في التطبيقات ذات المتطلبات البيئية الخاصة. تُستخدم بشكل شائع في الأجهزة الفضائية والعسكرية والإلكترونية عالية الحرارة. لوحات الدوائر المطبوعة المصنوعة من السبائك: لوحات الدوائر المطبوعة المصنوعة من السبائك هي نوع من لوحات الدوائر المطبوعة ذات النواة المعدنية التي تجمع بين معادن مختلفة. من خلال تعديل تركيب السبائك، يمكن تحقيق متطلبات أداء محددة. تُستخدم لوحات الدوائر المطبوعة القائمة على السبائك في تطبيقات متخصصة، مثل الأجهزة الإلكترونية عالية الطاقة والمكونات الإلكترونية في بيئات خاصة. من المهم ملاحظة أن أنواعًا مختلفة من لوحات الدوائر المطبوعة ذات النواة المعدنية تناسب تطبيقات وبيئات مختلفة. يعتمد اختيار النوع المناسب على متطلبات المشروع الخاصة، مثل احتياجات الطاقة، واحتياجات الإدارة الحرارية، والتوافق الكهرومغناطيسي. عادةً ما يختار مهندسو التصميم النوع الأنسب من لوحات الدوائر المطبوعة ذات النواة المعدنية بناءً على متطلبات المشروع وقيوده لضمان الأداء الأمثل والموثوقية.
من أهم مزايا لوحات الدوائر المطبوعة ذات النواة المعدنية قدرتها الممتازة على التحكم الحراري. فهي تُبدّد الحرارة الناتجة عن مكونات الطاقة بكفاءة، مما يمنع ارتفاع درجة الحرارة ويُحسّن موثوقية النظام بشكل عام. كما أنها مناسبة تمامًا لتطبيقات الطاقة العالية بفضل موصليتها الحرارية الفائقة. فهي قادرة على تحمل تيارات أعلى وتبديد الحرارة بكفاءة أكبر، مما يجعلها مثالية للأجهزة الإلكترونية عالية الطاقة، وأنظمة إضاءة LED، وتطبيقات السيارات. تُقدّم لوحات الدوائر المطبوعة ذات النواة المعدنية حلاً خفيف الوزن وصغير الحجم للتركيبات الإلكترونية. يسمح استخدام النوى المعدنية بتقليل سماكة اللوحة مع الحفاظ على سلامة هيكلها، مما يُمكّن المصممين من ابتكار منتجات أكثر إحكامًا وتوفيرًا للمساحة. تتميز لوحات الدوائر المطبوعة ذات النواة المعدنية بقوة ميكانيكية ومتانة ممتازتين، مما يجعلها مقاومة للتشوه والتشقق. وهذا يضمن موثوقية الأجهزة الإلكترونية وطول عمرها حتى في ظروف التشغيل القاسية.تطبيقات لوحة الدوائر المطبوعة ذات النواة المعدنية:

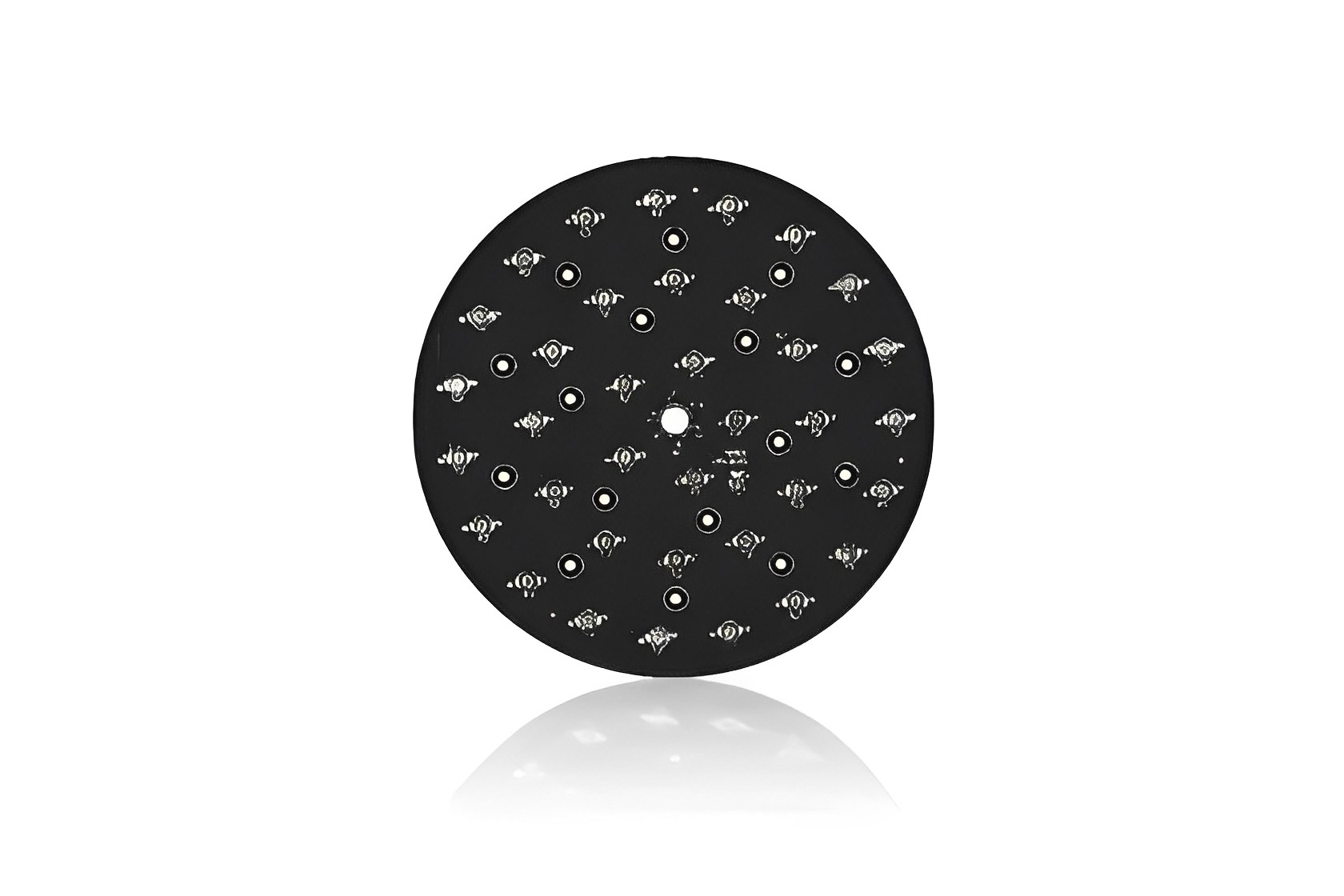

إضاءة LED: تُستخدم لوحات الدوائر المطبوعة ذات النواة المعدنية على نطاق واسع في صناعة إضاءة LED. ونظرًا للحرارة الكبيرة المتولدة أثناء تشغيل تركيبات LED، فإن التوصيل الحراري الممتاز للوحات الدوائر المطبوعة ذات النواة المعدنية يجعلها خيارًا مثاليًا. تنقل هذه اللوحات الحرارة بكفاءة من رقائق LED إلى المشتت الحراري، مما يوفر تبديدًا فعالًا للحرارة، مما يطيل عمر تركيبات LED، ويحسن أدائها وموثوقيتها. إلكترونيات السيارات: في مجال إلكترونيات السيارات، تُستخدم لوحات الدوائر المطبوعة ذات النواة المعدنية على نطاق واسع في مصابيح المركبات، ووحدات التحكم الإلكترونية المدمجة، والمركبات الكهربائية. تتطلب الظروف القاسية لبيئة السيارات، بما في ذلك درجات الحرارة العالية والاهتزازات، إدارة حرارية فائقة وقوة ميكانيكية، وهو ما توفره لوحات الدوائر المطبوعة ذات النواة المعدنية. وهذا يضمن استقرار وموثوقية الأجهزة الإلكترونية في السيارات. معدات الاتصالات: تلعب لوحات الدوائر المطبوعة ذات النواة المعدنية دورًا حاسمًا في معدات الاتصالات. وتُستخدم في محطات القاعدة، ووحدات التردد اللاسلكي، ومفاتيح الشبكة، وغيرها من التطبيقات عالية الطاقة والتردد. تُبدّد لوحات الدوائر المطبوعة ذات النواة المعدنية الحرارة بكفاءة، وتُوفّر نقلًا مستقرًا للإشارات، وتُقدّم أداءً أفضل، مُلبّيةً بذلك متطلبات التصاميم عالية الكثافة والمُدمجة في أجهزة الاتصالات. الألواح الشمسية: تُستخدم لوحات الدوائر المطبوعة ذات النواة المعدنية في تصنيع الألواح الشمسية كدعامات ووصلات للخلايا الشمسية. تُوفّر هذه اللوحات استقرارًا هيكليًا للمكونات الإلكترونية، وتُتيح نقلًا فعالًا للتيار من وحدات الخلايا الشمسية إلى المكونات الأخرى. إضافةً إلى ذلك، تُساعد قدراتها الممتازة على تبديد الحرارة في الحفاظ على درجة حرارة عمل الخلايا الشمسية ضمن النطاق المثالي، مما يُعزّز كفاءة تحويل الطاقة. مجالات تطبيق أخرى: إلى جانب المجالات المذكورة سابقًا، تُستخدم لوحات الدوائر المطبوعة ذات النواة المعدنية على نطاق واسع في العديد من المجالات الأخرى. على سبيل المثال، تُستخدم في الأجهزة الإلكترونية عالية الطاقة، ووحدات الطاقة، ومحركات الأقراص الصلبة للحاسوب، والمعدات الطبية، وإلكترونيات الطيران، وغيرها. تجعل خصائص الإدارة الحرارية والموثوقية للوحات الدوائر المطبوعة ذات النواة المعدنية الخيار المُفضّل للمكونات الحيوية في هذه الصناعات. تُقدّم لوحات الدوائر المطبوعة ذات النواة المعدنية مزايا كبيرة مقارنةً بلوحات الدوائر المطبوعة التقليدية، لا سيما من حيث الإدارة الحرارية، والمتانة، والاكتناز. بفضل بنيتها الفريدة التي تتضمن طبقة أساسية معدنية، تُعدّ هذه اللوحات مثالية للتطبيقات التي تتطلب تبديدًا فعالًا للحرارة وقدرات عالية على التعامل مع الطاقة. ومع استمرار تطور التكنولوجيا، من المرجح أن تلعب لوحات الدوائر المطبوعة ذات النواة المعدنية دورًا متزايد الأهمية في صناعة الإلكترونيات، مما يُتيح تطوير أجهزة إلكترونية أكثر قوة وموثوقية وصغرًا.
