كرة اللحام على لوحة الدوائر المطبوعة: عنصر أساسي في التصنيع الإلكتروني الحديث

2023-07-27مراسل: SprintPCB

هل تساءلت يومًا كيف تحقق المنتجات الإلكترونية الحديثة وظائف وأداءً معقدين للغاية؟ في هذا العصر الرقمي، تعتمد الهواتف الذكية وأجهزة الكمبيوتر والأجهزة اللوحية وغيرها من الأجهزة التي نستخدمها بشكل كبير على تقنيات تصنيع الإلكترونيات المتقدمة. من بين هذه التقنيات المتطورة، تلعب كرة اللحام دورًا قد يبدو ضئيلًا، إلا أنها تلعب دورًا بالغ الأهمية. إذا كنت مهتمًا بمجال تصنيع الإلكترونيات، فربما سمعت بالفعل بمصطلح "كرة اللحام". فما هي بالضبط، وما الغرض منها؟ في هذه التدوينة، سنكشف عن أهمية كرة اللحام في صناعة الإلكترونيات ودورها في تقنية تغليف الرقائق وتوصيلات لوحات الدوائر.

ما هي كرة اللحام؟

أولاً، دعونا نفهم ماهية كرة اللحام. كرة اللحام هي مادة لحام دقيقة، تتكون عادةً من القصدير وعناصر سبائك أخرى. يتراوح قطر هذه الكرات الصغيرة عادةً بين بضع عشرات من الميكرومترات وعدة مئات من الميكرومترات، حسب المتطلبات الخاصة بكل تطبيق. يمكن الحصول على كرات اللحام من خلال عمليات تصنيع متخصصة لضمان تناسق حجمها وشكلها، مما يوفر لصناعة الإلكترونيات مادة لحام مستقرة وموثوقة. تُصنع كرات اللحام عادةً من القصدير (Sn) كمكون رئيسي، مع إضافة عناصر سبائك أخرى مثل الرصاص (Pb) والفضة (Ag) والبزموت (Bi) والنحاس (Cu) وغيرها، لتشكيل سبائك لحام مختلفة. يعتمد اختيار هذه السبائك على متطلبات التطبيق، مثل درجة حرارة اللحام، ومتطلبات الموثوقية، واللوائح البيئية. كرة لحام BGA

عملية تصنيع كرات اللحام

تتطلب عملية تصنيع كرات اللحام دقةً وتحكمًا عاليين. تشمل طرق التصنيع الشائعة ما يلي:

طريقة التكوير:

تتضمن هذه الطريقة إسقاط معدن سائل في بيئة عالية الحرارة، مما يُشكّل أشكالًا كروية بفعل التوتر السطحي والجاذبية. تتيح هذه الطريقة إنتاج كرات لحام أكبر حجمًا وأكثر تناسقًا في الحجم.

طريقة مسحوق المعادن:

تُعالَج مواد سبائك كرات اللحام إلى مسحوق، ثم تُكبس بأشكال كروية باستخدام تقنيات معدنية مُحددة. تُتيح هذه الطريقة تحكمًا أكثر دقة في الحجم والتركيب.

طريقة ذرات الغاز:

تُسخّن المواد السبائكية إلى حالة ذرية غازية، ثم تُشكّل كرات لحام بواسطة فوهة رش. هذه الطريقة مناسبة لإنتاج كرات دقيقة صغيرة الحجم.

دور كرة اللحام في تكنولوجيا تغليف الرقائق

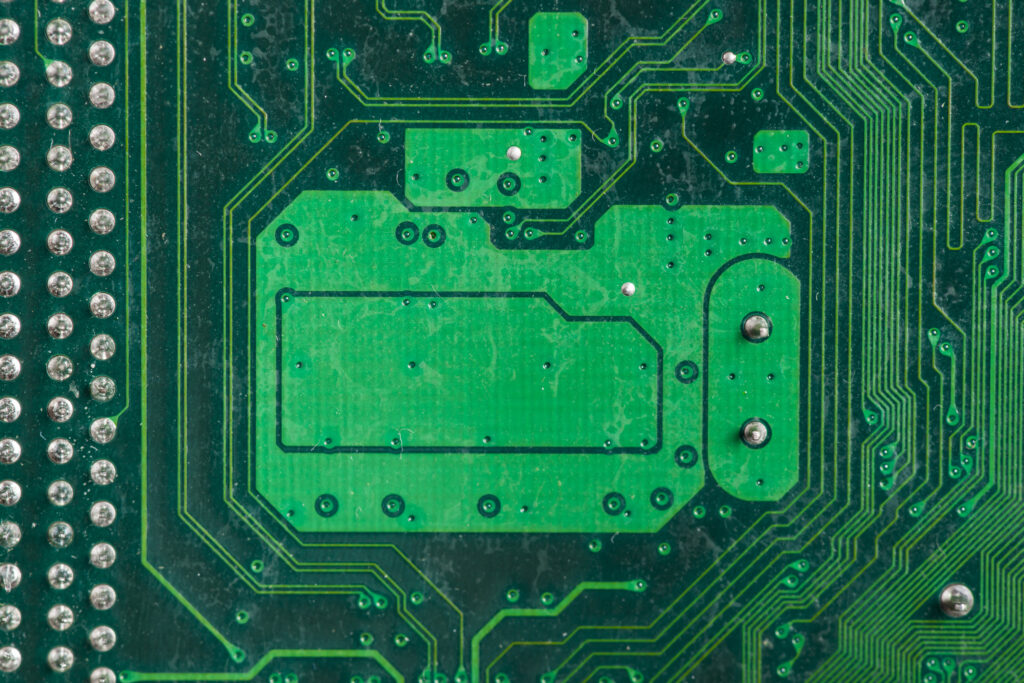

عندما يتعلق الأمر بتوصيلات لوحات الدوائر الإلكترونية، تلعب كرات اللحام دورًا محوريًا في تقنية التركيب السطحي (SMT). تقنية التركيب السطحي هي طريقة لتركيب المكونات الإلكترونية مباشرةً على سطح لوحة الدوائر المطبوعة (PCB)، على عكس التجميع التقليدي عبر الثقوب. تعمل كرات اللحام كحلقة وصل بين المكونات ولوحة الدوائر المطبوعة في تقنية التركيب السطحي، مما يضمن توصيلات آمنة وموثوقة للمكونات الإلكترونية على لوحة الدوائر. أصبحت تقنية التركيب السطحي من أكثر تقنيات التجميع استخدامًا في صناعة الإلكترونيات الحديثة. بالمقارنة مع التجميع التقليدي عبر الثقوب، توفر تقنية التركيب السطحي كثافة أعلى للمكونات، ودورات تصنيع أقصر، وأداءً مُحسّنًا. في تقنية التركيب السطحي، تُوضع طبقة من معجون اللحام على وسادات لحام المكونات الإلكترونية، ثم تُوضع المكونات بدقة على هذه الوسادات. بعد ذلك، ومن خلال التسخين، تذوب كرات اللحام في معجون اللحام وتُشكل وصلات لحام موثوقة مع وسادات اللحام ودبابيس المكونات الإلكترونية. كرات اللحام في تقنية التركيب السطحي

تُستخدم كرات اللحام بشكل أساسي في نوعين من المكونات في تقنية التركيب السطحي:

أجهزة التركيب السطحي (SMD)

تتميز هذه المكونات بصغر حجمها وخفة وزنها وأدائها العالي، مثل مقاومات الشريحة والمكثفات والترانزستورات والدوائر المتكاملة وما إلى ذلك. وعادةً ما تحتوي على كرات لحام مكشوفة أو وسادات متصلة بالوسادات المقابلة على لوحة الدوائر المطبوعة من خلال توصيلات كرات اللحام.

مصفوفة الشبكة الكروية (BGA)

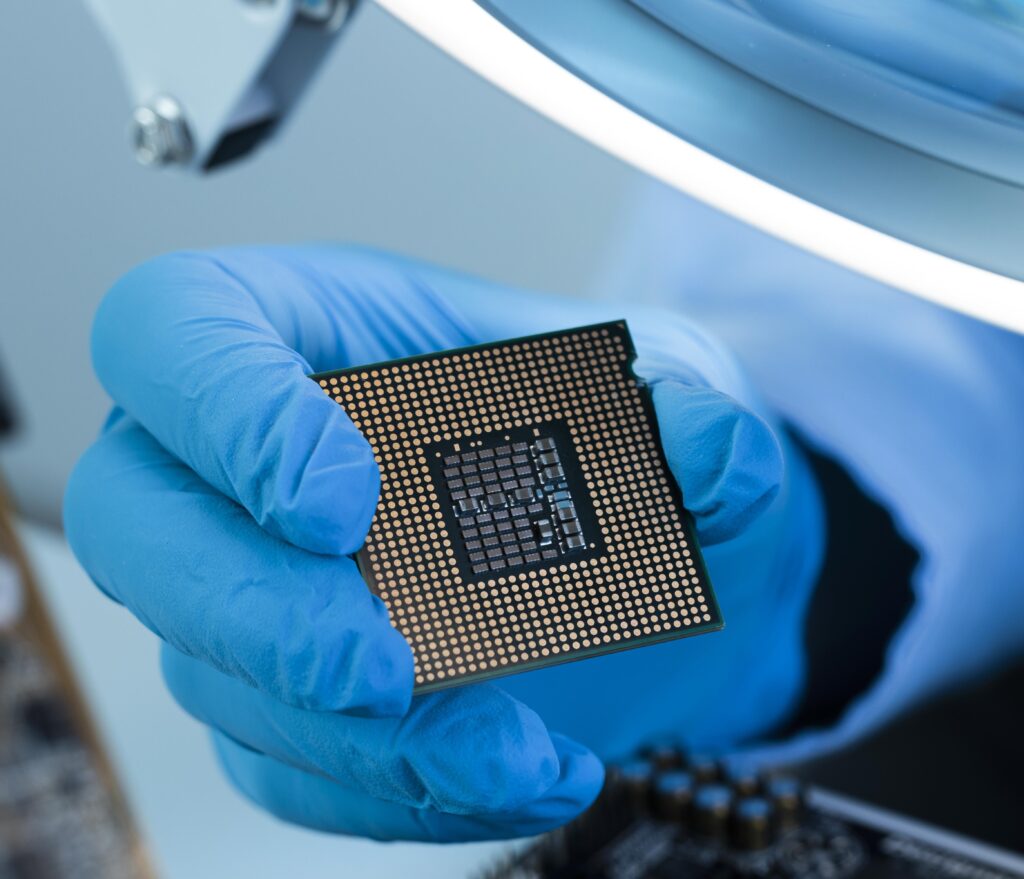

تغليف BGA هو تقنية متقدمة لتغليف الرقائق، تُستخدم على نطاق واسع في الرقائق المتكاملة عالية الأداء وكبيرة الحجم. يُغطى الجزء السفلي من رقاقة BGA بمئات، بل آلاف، من كرات اللحام الصغيرة، التي تُستخدم للاتصال بالوسادات المقابلة على لوحة الدوائر المطبوعة. إن كمية كرات اللحام وترتيبها في تغليف BGA يجعلها شائعة الاستخدام في التغليف عالي الكثافة. في تغليف BGA (مصفوفة الكرات الشبكية)، توجد العديد من كرات اللحام الصغيرة مرتبة في الجزء السفلي من الشريحة، مصطفة مع وسادات لوحة الدوائر المطبوعة (PCB). من خلال عمليات مثل اللحام بالصهر، تندمج كرات اللحام مع الوسادات لتكوين وصلات لحام موثوقة، مما يُثبت الشريحة بإحكام على لوحة الدوائر المطبوعة. تكمن مزايا تغليف BGA في توفير المزيد من وصلات الدبابيس، مما يزيد من مساحة التلامس بين المكونات الإلكترونية ولوحة الدوائر المطبوعة، وبالتالي تحسين أداء نقل الدائرة وتبديد الحرارة. دعونا نتعمق في الدور المحدد لكرات اللحام في تقنية تغليف الرقائق.

توفير التوصيلات الكهربائية:

عادةً ما تحتوي الرقاقات على العديد من المسامير الصغيرة التي يجب توصيلها بالوسادات على لوحة الدائرة. تُوضع كرات اللحام، وهي مادة اللحام، أسفل الرقاقة وتُصهر أثناء عملية التصنيع لتوصيل مسامير الرقاقة بالوسادات على لوحة الدائرة. توفر طريقة التوصيل هذه توصيلات كهربائية موثوقة، مما يسمح للرقاقة بالتواصل والعمل بشكل سليم مع لوحة الدائرة.

توفير الدعم الميكانيكي:

لا تتطلب تقنية تغليف الرقاقات توصيلات كهربائية موثوقة فحسب، بل تتطلب أيضًا تثبيت الرقاقة بإحكام على لوحة الدائرة أثناء الاستخدام. توجد كرات اللحام بشكل كروي في تغليف BGA (مصفوفة شبكة الكرات)، مما يُشكل وصلة لحام كروية الشكل أثناء عملية التوصيل. يوفر تصميم وصلات اللحام الكروية هذه دعمًا ميكانيكيًا للرقاقة، مما يُقلل الضغط الميكانيكي بينها وبين لوحة الدائرة. كما يسمح بدرجة معينة من المرونة أثناء تغيرات درجة الحرارة، مما يُعزز موثوقية التوصيل.

دعم الربط عالي الكثافة:

تتيح تقنية تغليف BGA (مصفوفة شبكة الكرات) ترتيبًا أكثر إحكامًا لدبابيس الشريحة بفضل تصميم كرات اللحام الكروية، مما يُتيح توصيلات عالية الكثافة. مقارنةً بحزم المسامير الملحومة التقليدية، توفر تغليف BGA عددًا أكبر من المسامير، مما يُمكّن الشرائح من التعامل مع وظائف أكثر تعقيدًا وتطبيقات عالية الأداء. يُحدد تصميم وتصنيع كرات اللحام مسافة وعدد المسامير في تغليف BGA، مما يجعلها أساسية لتحقيق توصيلات عالية الكثافة.

تحسين أداء تبديد الحرارة:

في بعض تطبيقات الرقائق عالية الأداء والطاقة، يُعدّ تبديد الحرارة عاملاً بالغ الأهمية. قد يُؤدي وجود كرات اللحام إلى خلق فجوات صغيرة بين الشريحة ولوحة الدائرة، مما يُساهم في تبديد الحرارة أثناء تشغيل الشريحة. يُساعد هذا على توصيل الحرارة المُولّدة من الشريحة بكفاءة إلى لوحة الدائرة، مما يُحسّن أداء تبديد الحرارة للنظام ككل. يُعدّ دور كرات اللحام في تقنية تغليف الرقائق بالغ الأهمية. فهي لا تُوفّر توصيلات كهربائية ودعمًا ميكانيكيًا موثوقين فحسب، بل تُمكّن أيضًا من توصيلات عالية الكثافة وتُحسّن أداء تبديد الحرارة. من خلال التصميم والتصنيع الدقيق لكرات اللحام، تُحقق تقنية تغليف BGA أداءً وكثافةً أعلى ومنتجات إلكترونية أكثر موثوقية. لذلك، في صناعة الإلكترونيات الحديثة، يُعدّ تحسين كرات اللحام والتحكم فيها أمرًا أساسيًا لضمان أداء ممتاز للمنتجات الإلكترونية في مختلف سيناريوهات التطبيق. يُقدّم استخدام كرات اللحام في تقنية التركيب السطحي (SMT) مزايا وعيوبًا مهمة مُقارنةً بالتجميع التقليدي عبر الثقوب.

مميزات كرة اللحام:

زيادة كثافة المكونات:

تسمح تقنية SMT بتثبيت المزيد من المكونات بكثافة على PCB، مما يحسن كثافة لوحة الدائرة وأدائها.

حجم PCB المخفض:

بفضل الحجم الأصغر لمكونات SMT، يمكن تصميم لوحات PCB أصغر حجمًا، مما يساهم في خفة وزنها وسهولة نقلها.

تحسين الأداء الكهربائي:

توفر كرة اللحام مقاومة منخفضة ومحاثة منخفضة في الوصلات الملحومة، مما يعزز استقرار نقل الإشارة وإمدادات الطاقة.

عيوب كرات اللحام:

تعقيد التجميع:

تتضمن عملية اللحام كرات لحام صغيرة، والتي تتطلب متطلبات عالية للمعدات والتكنولوجيا أثناء التجميع.

صعوبة الإصلاح:

بمجرد اكتمال اللحام، يصبح إصلاح أو استبدال المكونات المثبتة على السطح أكثر صعوبة مقارنةً بالتجميع التقليدي. تلعب كرات اللحام دورًا حاسمًا في تقنية التركيب السطحي (SMT)؛ فهي أحد المكونات الرئيسية التي تُمكّن المنتجات الإلكترونية الحديثة من أن تكون مدمجة وعالية الأداء وعالية الكثافة. من خلال التوصيلات الموثوقة التي توفرها كرات اللحام، يمكن تركيب المكونات الإلكترونية بأمان على لوحات الدوائر المطبوعة، مما يشكل وصلات لحام عالية الجودة. على الرغم من بعض التحديات المرتبطة بتقنية التركيب السطحي، فإن مزاياها تفوق عيوبها بكثير، مما يجعلها تقنية لا غنى عنها في مجال تصنيع الإلكترونيات. عندما يتعلق الأمر بضمان وصلات لحام عالية الجودة، يجب على صناعة تصنيع الإلكترونيات تنفيذ سلسلة من ضوابط العملية وعمليات فحص الجودة وإجراءات تحليل الأعطال. أولاً، يُعد التحكم في عملية اللحام خطوة حاسمة في ضمان وصلات لحام عالية الجودة. يتضمن ذلك تحسين ملفات تعريف درجة الحرارة لضمان قدرة كرات اللحام على الذوبان الكامل وتشكيل وصلات مناسبة مع دبابيس الشريحة ووسادات اللحام أثناء عملية اللحام. بالإضافة إلى ذلك، تُعد المعايرة والصيانة الدورية لمعدات اللحام أمرًا أساسيًا لضمان دقة واستقرار معلمات اللحام. ثانيًا، يُعد فحص الجودة واختبارها وسيلة حيوية للتحقق من موثوقية وصلات اللحام. يمكن لتقنيات الفحص بالأشعة السينية والاختبار بالموجات فوق الصوتية فحص جودة وصلات اللحام بشكل غير مدمر، مما يضمن عدم وجود فراغات أو شقوق أو عيوب أخرى في وصلات اللحام. علاوة على ذلك، يُعد إخضاع وصلات اللحام لمختلف الاختبارات الفيزيائية والبيئية مثل اختبار التأثير واختبار الاهتزاز واختبار دورة درجة الحرارة خطوات حاسمة في تقييم جودة اللحام وموثوقيته. وأخيرًا، يُعد تحليل الأخطاء وتحسينها عملية مستمرة لضمان وصلات لحام عالية الجودة. من خلال تحليل أخطاء اللحام الشائعة مثل الفراغات وعدم المحاذاة والذوبان المفرط، يمكن تحديد الأسباب الجذرية للمشاكل. بناءً على نتائج تحليل الأخطاء، يمكن إجراء تحسينات على عملية اللحام من خلال ضبط معلمات درجة الحرارة وتوازن مصدر الحرارة ووقت اللحام وما إلى ذلك، لتعزيز جودة اللحام وموثوقيته. باختصار، يجب على صناعة الإلكترونيات إعطاء الأولوية لتحسين عمليات اللحام ومراقبة الجودة لضمان أداء كل كرة لحام لوظيفتها على أكمل وجه. وبصفتها مكونًا أساسيًا في تصنيع الإلكترونيات الحديثة، تلعب كرة اللحام دورًا أساسيًا في توصيل الرقائق ولوحات الدوائر. وهي ضرورية في تقنيات تغليف BGA والتركيب السطحي، مما يضمن موثوقية وأداء المنتجات الإلكترونية. ولضمان جودة عالية لوصلات اللحام، تُعد الرقابة الصارمة على عمليات اللحام، وفحص الجودة، والاختبار، وتحليل الأعطال في الوقت المناسب، وإجراء التحسينات اللازمة.من خلال الفهم العميق والإدارة الدقيقة لكرات اللحام، يمكننا دفع صناعة تصنيع الإلكترونيات إلى مستوى أعلى، وتلبية متطلبات السوق المتطورة باستمرار.
