في تصميم لوحة الدوائر المطبوعة (PCB)، تُعد الفتحات العمياء والمدفونة تقنيتين أساسيتين للربط بينهما، وتلعب دورًا هامًا في تصنيع الأجهزة الإلكترونية عالية الكثافة وعالية الأداء. ستتناول هذه المقالة تعريفات وتطبيقات الفتحات العمياء والمدفونة ، بالإضافة إلى عمليات إنشائها. بالإضافة إلى ذلك، سنقدم إرشادات أساسية يجب مراعاتها عند تصميم هذه الأنواع الخاصة من الثقوب العابرة لضمان موثوقية وتحسين أداء لوحة الدوائر المطبوعة. دعونا نستكشف أهمية الفتحات العمياء والمدفونة في تصنيع الإلكترونيات الحديثة ومبادئ تصميمها معًا. الفتحات العمياء والمدفونة نوعان شائعان من هياكل الفتحات العابرة المطلية في تصميم وتصنيع لوحة الدوائر المطبوعة (PCB). تلعب دورًا هامًا في توصيل الأسلاك والإشارات عبر طبقات مختلفة. ومع ذلك، فإن لها طرق تصميم وتصنيع مميزة، تلبي متطلبات التطبيقات المختلفة.
طرق عمياء:

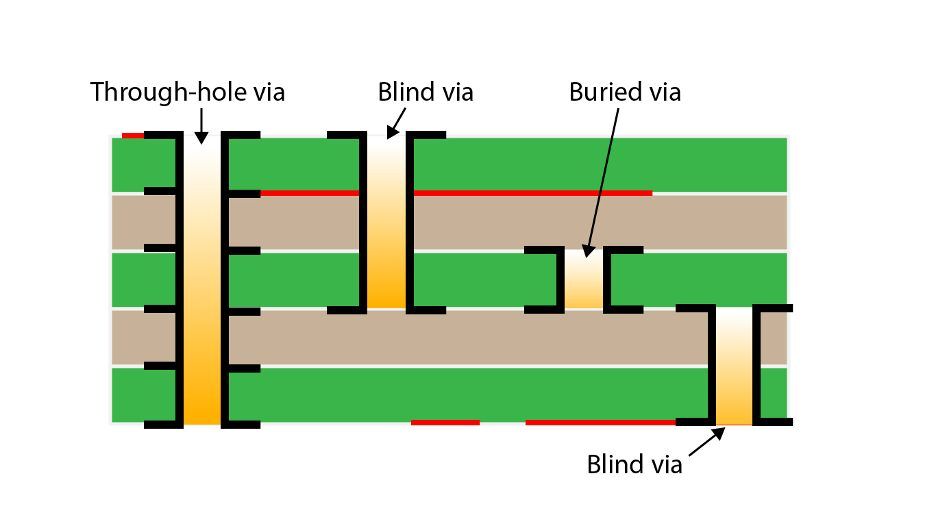

في تصميم لوحات الدوائر المطبوعة، تُعدّ الفتحات العمياء نوعًا خاصًا من الفتحات المطلية (PTH)، حيث تربط الطبقات الخارجية فقط بطبقة داخلية واحدة أو أكثر دون اجتياز لوحة الدوائر المطبوعة بأكملها. يسمح هذا التصميم بإنشاء التوصيلات اللازمة ضمن مساحة محدودة مع تجنب التداخل على الجانب الآخر من لوحة الدوائر. التعريف والغرض: الفتحات العمياء هي نوع من هياكل الفتحات المطلية (PTH)، تربط الطبقات الخارجية للوحة الدوائر المطبوعة بطبقة داخلية واحدة أو أكثر، ولكنها لا تمتد عبر لوحة الدوائر المطبوعة بأكملها. هذا يعني أن الفتحات العمياء تكون مرئية من أحد جانبي اللوحة، وغير مرئية من الجانب الآخر. مثال تطبيقي: لنفترض لوحة دوائر مطبوعة بأربع طبقات، حيث يلزم وجود اتصال بين الطبقتين الداخليتين الأولى والثانية، مع تجنب الاختراق إلى الطبقة الخارجية من لوحة الدوائر المطبوعة. في هذه الحالة، يمكن استخدام الفتحات العمياء لتحقيق هذا الاتصال دون ترك ثقوب غير ضرورية على الجانب الآخر من لوحة الدوائر المطبوعة.طرق مدفونة:

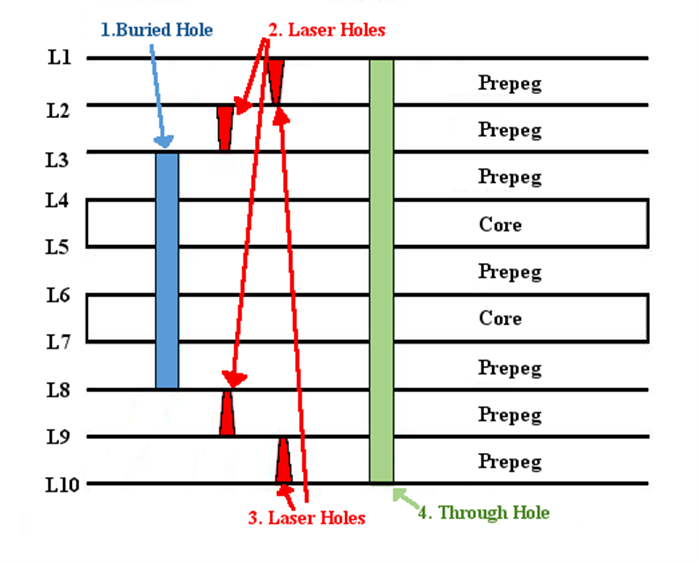

نوع شائع آخر من الثقوب البينية هو الفتحات المدفونة، التي تربط طبقة داخلية واحدة أو أكثر من لوحة الدوائر المطبوعة، ولكنها لا تمتد إلى أي طبقات خارجية. تلعب الفتحات المدفونة دورًا حاسمًا في تصميمات لوحات الدوائر المطبوعة متعددة الطبقات المعقدة، وخاصةً في الأجهزة الإلكترونية عالية الأداء حيث تكون متطلبات سلامة الإشارة والتحسين المكاني عالية للغاية. التعريف والغرض: الفتحات المدفونة هي نوع من الهياكل ذات الفتحات البينية التي تربط طبقة داخلية واحدة أو أكثر من لوحة الدوائر المطبوعة، ولكنها لا تمتد إلى أي طبقات خارجية، مما يعني أنها مخفية تمامًا داخل الطبقات الداخلية للوحة الدوائر المطبوعة. مثال تطبيقي: لنفترض وجود لوحة دوائر مطبوعة معقدة من ثماني طبقات، حيث يلزم توصيلات متعددة بين الطبقات الداخلية، دون الحاجة إلى أي طبقات خارجية. في هذه الحالة، يُعد استخدام الفتحات المدفونة مناسبًا للغاية، إذ يمكنها تحقيق توصيلات الإشارة المطلوبة داخل الطبقات الداخلية للوحة الدوائر المطبوعة مع الحفاظ على مظهر أنيق للطبقات الخارجية. تُعد مرحلة الحفر في عملية تصنيع لوحة الدوائر المطبوعة بالغة الأهمية لإنشاء فتحات مخفية ومدفونة. من خلال التحكم في عمق ثقوب الحفر، يمكن للمصنعين تحقيق فتحات مخفية ومدفونة مترابطة بشكل انتقائي، تليها عمليات طلاء لضمان موثوقية التوصيلات الكهربائية.
عملية تصنيع الفتحات العمياء:
أولاً، تُجرى عملية الحفر الاعتيادية على أحد جانبي لوحة الدوائر المطبوعة لإنشاء فتحات من الطبقة الخارجية إلى الطبقة الداخلية. بعد ذلك، باستخدام تقنية الحفر بالعمق المُتحكم به، يقتصر الحفر على طبقات داخلية محددة، دون أن يمتد إلى الجانب الآخر من لوحة الدوائر المطبوعة. وأخيرًا، تُطلى الفتحات لإنشاء اتصال موصل بين الطبقتين الداخلية والخارجية. مثال: لنفترض لوحة دوائر مطبوعة ثنائية الجوانب، حيث يلزم إنشاء اتصال بين الطبقتين الأولى والثانية، ولكن دون التأثير على الطبقة الثانية السفلية من لوحة الدوائر المطبوعة. من خلال التحكم في عمق الفتحات العمياء، يمكن تحديد عمق الحفر ليقتصر على المسافة بين الطبقتين الأولى والثانية فقط، مما يحقق توصيل الإشارة المطلوب.عملية تصنيع الفتحات المدفونة:
خلال مرحلة الحفر في عملية التصنيع، يتم التحكم في عمق الفتحات لضمان بقاء الحفر فقط داخل الطبقات الداخلية للوحة الدوائر المطبوعة وعدم امتداده إلى الطبقات الخارجية. بعد ذلك، يتم طلاء هذه الفتحات في الطبقة الداخلية لإنشاء اتصالات بين الطبقات الداخلية المقابلة. مثال: افترض أن لديك لوحة دوائر مطبوعة معقدة متعددة الطبقات بأربع طبقات داخلية، تتطلب توصيلات إشارة متعددة بين هذه الطبقات. من خلال عملية تصنيع الفتحات المدفونة، يمكن إخفاء توصيلات الإشارة هذه تمامًا داخل الطبقات الداخلية للوحة الدوائر المطبوعة، دون التأثير على الطبقات الخارجية، مما يحقق كثافة توجيه أعلى وتحسين سلامة الإشارة. بشكل عام، توفر الفتحات العمياء والمدفونة لمصممي لوحات الدوائر المطبوعة خيارات أكثر مرونة لتلبية متطلبات التوجيه عالي الكثافة وتوجيه الإشارة المعقدة. يساهم استخدامها الصحيح في تحسين أداء وموثوقية لوحات الدوائر المطبوعة.المبادئ التوجيهية الأساسية
عند تصميم فتحات التوصيل العمياء والمدفونة، هناك بعض الإرشادات الأساسية التي يجب اتباعها لضمان موثوقية لوحة الدوائر المطبوعة وأدائها وسهولة تصنيعها. فيما يلي وصف مفصل لهذه الإرشادات مع أمثلة ذات صلة.نسبة العرض إلى الارتفاع للمسارات:
التعريف: تشير نسبة أبعاد الفتحات إلى النسبة بين عمق الثقب وقطره. يُعد هذا العامل بالغ الأهمية في لوحات الدوائر المطبوعة عالية الكثافة، خاصةً عند استخدام فتحات مخفية أو مدفونة. إرشادات: لتجنب صعوبات التصنيع وتحسين الموثوقية، من الضروري عمومًا التحكم في نسبة الأبعاد ضمن نطاق معقول. قد تزيد نسب الأبعاد العالية من تحديات حفر الثقوب والطلاء، مما قد يؤدي إلى مشاكل في التصنيع مثل عدم تساوي جدران الفتحات أو فقدان الإشارة. مثال: لنفكر في تصميم لوحة دوائر مطبوعة متعددة الطبقات عالية الكثافة تتطلب استخدام فتحات مخفية لتوصيل الطبقات الخارجية والداخلية. لضمان نسبة أبعاد مُحكمة، قد يكون من الضروري تحسين سمك اللوحة وقطر الثقب لتجنب هياكل الثقوب شديدة الانحدار.الحلقة الحلقية:
التعريف: الحلقة الحلقية هي وسادة نحاسية تحيط بفتحة لحام، وتربطها بفتحة مخفية أو مدفونة. وهي ضرورية لتوفير اتصال لحام مستقر. إرشادات: تأكد من أن حجم الحلقة الحلقية كافٍ لتوفير مساحة لحام موثوقة وتوصيل جيد. قد يؤدي صغر حجم الحلقات الحلقية إلى ضعف وصلات اللحام، بل وحتى إلى مشاكل في التوصيل أثناء عملية التصنيع. مثال: لنفترض وجود تطبيق للوحة دوائر مطبوعة يتطلب لحامًا بدرجة حرارة عالية. إذا كانت الحلقة الحلقية صغيرة جدًا، فقد يؤدي ذلك إلى لحام رديء، مما يؤثر على موثوقية التوصيل.التباعد بين المسارات:
التعريف: يشير مصطلح "المسار" إلى المسارات الموصلة على لوحة الدوائر المطبوعة (PCB)، بينما يشير التباعد بين المسارات والفتحات العمياء/المدفونة إلى المسافة بين المسارات والفتحات. إرشادات: يُعدّ التباعد الكافي بين المسارات والفتحات أمرًا بالغ الأهمية لتجنب تداخل الإشارة والتداخل. وهذا أمر بالغ الأهمية بشكل خاص في تصميمات نقل الإشارات عالية السرعة لمنع توهين الإشارة والتداخل. مثال: عند تصميم لوحة دوائر مطبوعة لنقل البيانات عالية السرعة، قد يؤدي عدم وجود تباعد كافٍ بين المسارات والفتحات العمياء إلى توهين الإشارة وأخطاء في نقل البيانات.عبر Stubs:
التعريف: تشير أطراف الوصلات إلى الأجزاء الممتدة من نهاية وصلة مخفية/مخفية، وعادةً ما تشير إلى الطبقات الداخلية المتصلة باللوحة. إرشادات: في تطبيقات التردد العالي، يُنصح بتقليل طول أطراف الوصلات لتجنب عدم تطابق المعاوقة وانعكاس الإشارة. قد يؤدي طول أطراف الوصلات إلى تشويه الإشارة وانخفاض أداء الإرسال. مثال: عند تصميم لوحات الدوائر المطبوعة (PCBs) لأجهزة الاتصالات اللاسلكية، من الضروري تقصير أجزاء الوصلات المخفية المتصلة بالطبقات الداخلية لضمان جودة عالية لنقل الإشارة.الانتقال بين الطبقات:
التعريف: يشير مصطلح "الانتقال بين الطبقات" إلى عملية تحويل مسار الإشارة من طبقة إلى أخرى، خاصةً عند استخدام فتحات التوصيل العمياء. إرشادات: يجب مراعاة سلاسة انتقالات الطبقات أثناء عملية التصميم لتجنب التغيرات المفاجئة في معاوقة الإشارة. يجب أن تكون الانتقالات تدريجية قدر الإمكان لضمان سلامة الإشارة. مثال: عند تصميم لوحة دوائر مطبوعة متعددة الطبقات لنقل الإشارات بسرعة عالية، من الضروري التخطيط الدقيق لمسارات تتبع الإشارة لضمان استقرار الإشارة أثناء التبديل بين الطبقات.الاعتبارات الحرارية
التعريف: تُعد الاعتبارات الحرارية ضرورية عند استخدام فتحات التوصيل المدفونة، إذ قد تؤثر على تدفق الحرارة داخل لوحة الدوائر المطبوعة. الإرشادات: يُعدّ الاهتمام الدقيق بفتحات التوصيل الحرارية وتوزيع النحاس أمرًا بالغ الأهمية خلال مرحلة التصميم لضمان كفاءة التوصيل وتبديد الحرارة، وبالتالي الحفاظ على درجة حرارة تشغيل المكونات الإلكترونية ضمن نطاق آمن. مثال: عند تصميم لوحة دوائر مطبوعة لوحدة إمداد طاقة عالية الطاقة، يجب مراعاة موضع فتحات التوصيل المدفونة لتحسين التوصيل والتبديد الحراري، وضمان بقاء درجة حرارة المكونات ضمن نطاق مقبول. يُساعد اتباع هذه الإرشادات على ضمان سلاسة تصميم وتصنيع فتحات التوصيل المخفية والمدفونة، مما يضمن أداء لوحة الدوائر المطبوعة وموثوقيتها وقابليتها للتصنيع. باختصار، تُوفر فتحات التوصيل المخفية والمدفونة، كتقنيات توصيل متقدمة للوحات الدوائر المطبوعة، حلولاً فعّالة لتصنيع الأجهزة الإلكترونية عالية الكثافة والأداء. عند تصميم هذه الأنواع الخاصة من فتحات التوصيل، يجب اتباع إرشادات أساسية، مثل نسب العرض إلى الارتفاع المناسبة، والحلقات الحلقية الكافية، والاعتبارات الحرارية المعقولة. من خلال التطبيق الدقيق لتقنيات التوصيل العمياء والمدفونة، يمكن للمهندسين تحقيق تصميمات لوحات دوائر مطبوعة أكثر إحكامًا وكفاءة وموثوقية، تلبي المتطلبات المتزايدة للأداء والوظائف في سوق الإلكترونيات. في المستقبل، ومع التطور التكنولوجي المستمر، ستواصل تقنيات توصيل لوحات الدوائر المطبوعة المتقدمة هذه لعب دور هام في صناعة الإلكترونيات.
