5 عوامل رئيسية وأفضل الممارسات لتحقيق أقصى استفادة من تأثيرات فتح قناع لحام PCB

2023-07-15مراسل: SprintPCB

في عملية تصنيع لوحات الدوائر المطبوعة (PCB)، يُعد فتح قناع اللحام خطوةً بالغة الأهمية، إذ يوفر حمايةً وعزلاً موثوقين، مع ضمان دقة واستقرار عملية اللحام. ومع ذلك، ليس من السهل تحقيق أفضل نتائج فتح قناع اللحام. تُقدم هذه المقالة خمسة عوامل رئيسية وأفضل الممارسات لمساعدتك على تعظيم تأثير فتح قناع اللحام في لوحات الدوائر المطبوعة، مما يُحسّن من موثوقية المنتج وأدائه. قبل مناقشة هذه العوامل الرئيسية، دعونا أولاً نفهم تعريف وهدف فتح قناع اللحام. يتم فتح قناع اللحام عن طريق وضع مادة قناع اللحام على منطقة الوسادة وإزالة مناطق محددة. يساعد هذا على حماية الوسادات من اللحام غير المقصود وقصر الدائرة. كما يُساعد فتح قناع اللحام على تقليل التداخل الكهرومغناطيسي بين الوسادات ومكونات الدائرة الأخرى، مما يُحسّن من موثوقية الدائرة بشكل عام. بعد ذلك، دعونا نلقي نظرة على العوامل الرئيسية الخمسة وأفضل الممارسات لتعظيم فعالية فتح قناع اللحام في لوحة الدوائر المطبوعة.

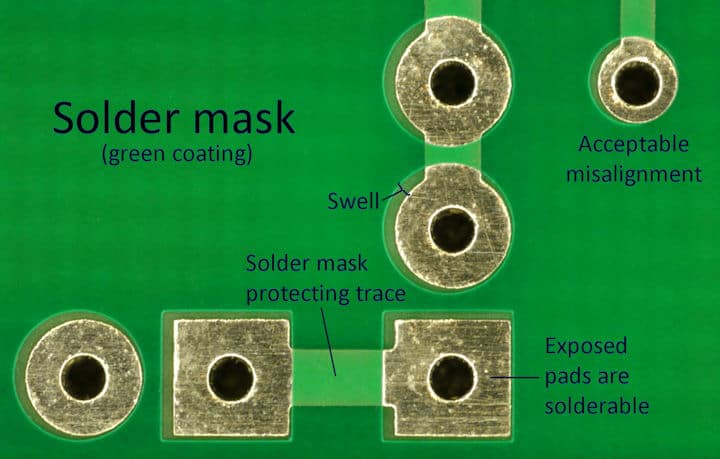

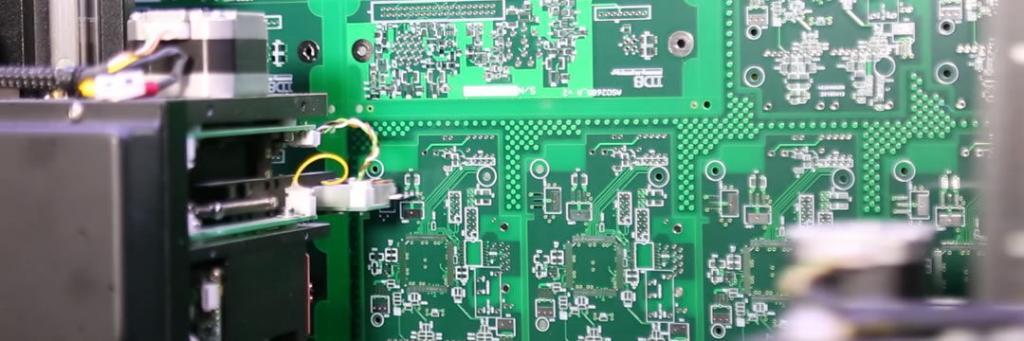

فتح قناع لحام PCB

العامل الرئيسي 1: التصميم الدقيق لفتحة قناع اللحام

في عملية تصنيع لوحات الدوائر المطبوعة، يُعد التصميم الدقيق لفتحة قناع اللحام عاملاً حاسماً في تحقيق تغطية مثالية لقناع اللحام على الوسادات. يضمن التصميم الدقيق تغطية مادة قناع اللحام للوسادات بشكل مناسب، مع تجنب التداخل مع مكونات الدائرة الأخرى ومساراتها. سيتم مناقشة الجوانب التالية بالتفصيل لضمان دقة تصميم فتحة قناع اللحام.

أبعاد وشكل وسادة اللحام:

أولاً، حدد أبعاد وشكل وسادات اللحام بناءً على متطلبات تصميم لوحة الدوائر المطبوعة (PCB) واحتياجات التطبيق. يجب أن تأخذ هذه المعايير في الاعتبار وظيفة وسادات اللحام، وقدرتها على تحمل التيار، ومتطلبات التباعد مع المكونات الأخرى. إن ضمان التصميم المناسب لأبعاد وشكل وسادات اللحام سيوفر مرجعًا دقيقًا لفتح قناع اللحام لاحقًا.

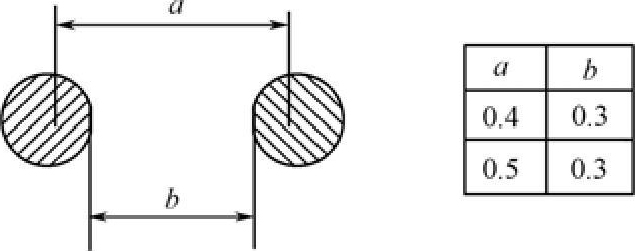

أبعاد وشكل وسادة اللحام

امتداد حافة مادة قناع اللحام:

لضمان الحماية الكاملة لوسادة اللحام، يجب أن تمتد حافة مادة قناع اللحام بشكل مناسب خارج حدود وسادة اللحام. يُنصح بضبط طول امتداد مادة قناع اللحام على نصف قطر وسادة اللحام. يضمن ذلك حماية كافية للمنطقة المحيطة بوسادة اللحام، ويمنع أي قصر كهربائي غير مقصود أثناء عملية اللحام.

التباعد مع المكونات الأخرى:

عند تصميم فتحة قناع اللحام، من المهم مراعاة التباعد بين المكونات الأخرى، مثل المقاومات والمكثفات والرقائق. هذا لمنع أي تعارض بين مادة قناع اللحام والمكونات الأخرى، ولضمان عدم تأثر جودة وسادات اللحام وتوصيلها أثناء عملية فتح قناع اللحام. من الضروري تخطيط التباعد بين المكونات بدقة، مع ضمان وجود مساحة كافية بين منطقة فتحة قناع اللحام والمكونات الأخرى.

التوجيه وسلامة الإشارة:

عند تصميم فتحة قناع اللحام، من المهم مراعاة أن مناطق التوجيه لا تؤثر سلبًا على نقل الإشارة ووظائف الدائرة. وخاصةً في منصات الإشارات عالية التردد أو الحساسة، يُعد الحفاظ على سلامة الإشارة أمرًا بالغ الأهمية. عند تصميم فتحة قناع اللحام، يجب الحرص على تجنب اقتراب مادة قناع اللحام كثيرًا من مسارات الإشارة أو المكونات عالية التردد لتقليل تداخل الإشارة وفقدانها.

تطبيق أدوات تصميم PCB:

لتحقيق تصميمات دقيقة لفتحات قناع اللحام، من الضروري استخدام أدوات تصميم PCB احترافية. توفر هذه الأدوات مجموعة كبيرة من الميزات والخيارات لتحديد أبعاد وشكل ومناطق فتح قناع اللحام بدقة. باستخدام هذه الأدوات، يمكن للمصممين ضمان الاتساق والدقة في تصميماتهم، وبالتالي تحسين فعالية وجودة فتح قناع اللحام. يُعد التصميم الدقيق لفتح قناع اللحام أحد العوامل الرئيسية في تحقيق تأثيرات فتح قناع اللحام المثلى. أثناء عملية التصميم، يجب مراعاة عوامل مثل حجم وشكل الوسادة، وامتداد حافة مادة قناع اللحام، والتباعد مع المكونات الأخرى، والتوجيه، وسلامة الإشارة، واستخدام أدوات تصميم PCB احترافية. من خلال مراعاة هذه العوامل بشكل شامل، يمكن للمصممين ضمان دقة واتساق مناطق فتح قناع اللحام، وبالتالي تحقيق أفضل تأثيرات فتح قناع اللحام. سيساعد ذلك في تحسين موثوقية وأداء وكفاءة إنتاج PCB.

العامل الرئيسي الثاني: اختيار مادة قناع اللحام المناسبة

يُعد اختيار مادة قناع اللحام المناسبة أحد العوامل الرئيسية لضمان أفضل نتائج فتح قناع اللحام. تختلف مواد قناع اللحام بخصائصها وتطبيقاتها، لذا من الضروري اختيار المادة المناسبة بناءً على متطلبات التطبيق المحددة.

مادة قناع اللحام البولي إيميد (PI):

البولي إيميد مادة شائعة الاستخدام في أقنعة اللحام، تتميز بمقاومة ممتازة لدرجات الحرارة العالية وخصائص عزل كهربائي. بفضل مقاومتها الكيميائية ومتانتها الميكانيكية المتميزة، تُستخدم هذه المادة عادةً في تطبيقات عالية الموثوقية، مثل ألواح ثنائي الفينيل متعدد الكلور (PCBs) في قطاعي الطيران والجيش. بالإضافة إلى ذلك، تتميز هذه المادة بامتصاص منخفض للماء وثبات أبعاد ممتاز، مما يوفر حماية موثوقة لأقنعة اللحام في الظروف البيئية المعقدة.

مادة قناع اللحام الحساس للضوء (PSR):

مادة قناع اللحام الحساسة للضوء خيار مثالي للإنتاج السريع ولوحات الدوائر المطبوعة عالية الكثافة. تتصلب مادة PSR تحت الأشعة فوق البنفسجية، وتتميز بتماسك جيد ومقاومة للحرارة. كما توفر طبقة قناع لحام أرق، مما يساعد على تقليل حجم الوسادة وزيادة كثافتها. بالإضافة إلى ذلك، تتميز مادة PSR بقلة الرواسب وثبات كيميائي عالي، مما يجعلها مناسبة لمختلف التطبيقات.

مادة قناع اللحام بالحرارة (TSM):

تُعد مادة قناع اللحام بالحرارة الصلبة خيارًا شائعًا لتطبيقات قناع اللحام، حيث توفر مقاومة ممتازة لدرجات الحرارة العالية واستقرارًا كيميائيًا. تتصلب مواد TSM عند درجات حرارة مرتفعة لتكوين طبقة قناع لحام صلبة ومقاومة للتآكل. تتميز هذه المواد بمتانة عالية ومقاومة ميكانيكية، مما يحمي وسادات اللحام بفعالية من التلف البيئي والفيزيائي الخارجي. تُستخدم مواد TSM عادةً في الإلكترونيات الصناعية ومعدات الاتصالات، حيث توفر حماية موثوقة لوسادات اللحام ومتانة عالية. عند اختيار مواد قناع اللحام المناسبة، يجب مراعاة عوامل أخرى، مثل التكلفة وعمليات الإنتاج والمتطلبات البيئية. قد تختلف أسعار ومتطلبات المعالجة باختلاف المواد، لذلك من الضروري دراسة عوامل مختلفة لاختيار الأنسب. بالإضافة إلى ذلك، يجب مراعاة توافق مادة قناع اللحام مع مكونات لوحة الدوائر المطبوعة الأخرى لضمان الأداء العام والموثوقية. يُعد اختيار مادة قناع اللحام المناسبة أحد العوامل الرئيسية لضمان فعالية فتح قناع اللحام. يُعد تقييم خيارات المواد المختلفة بناءً على احتياجات التطبيق والمتطلبات الخاصة، مع مراعاة التكلفة والأداء ومتطلبات الإنتاج، أمرًا ضروريًا لضمان أفضل فعالية وموثوقية لقناع اللحام.

العامل الرئيسي 3: إجراء المعالجة المناسبة لسطح منصات اللحام

تُعد معالجة أسطح وسادات اللحام أحد العوامل الرئيسية التي تضمن فعالية فتح قناع اللحام. فهي تؤثر بشكل مباشر على التصاق مواد قناع اللحام واستقرارها، مما يؤثر على الجودة العامة وموثوقية وسادات اللحام. عند اختيار طرق المعالجة السطحية المناسبة لوسادات اللحام، يجب مراعاة عوامل مثل مادة وسادة اللحام، ومتطلبات العملية، والفعالية من حيث التكلفة. فيما يلي وصف تفصيلي لعدة طرق شائعة لمعالجة أسطح وسادات اللحام.

اختيار مواد قناع اللحام

قبل إجراء المعالجة السطحية لوسادات اللحام، من الضروري اختيار مواد قناع اللحام المناسبة. تشمل مواد قناع اللحام الشائعة البولي إيميد (PI)، ومقاومات اللحام الحساسة للضوء (PSR)، ومقاومات اللحام بالحرارة (TSR). تتميز كل مادة بخصائص مميزة وتطبيقات مناسبة. على سبيل المثال، يتميز البولي إيميد بمقاومة ممتازة لدرجات الحرارة العالية، وهو مناسب لتطبيقات اللحام في بيئات ذات درجات حرارة عالية. أما مواد قناع اللحام الحساسة للضوء، فهي مناسبة لفتح قناع اللحام الذي يتطلب أنماطًا عالية الدقة. من ناحية أخرى، تتميز مواد قناع اللحام بالحرارة بصلابة ميكانيكية ومقاومة كيميائية أعلى. يُعد اختيار مادة قناع اللحام المناسبة بناءً على المتطلبات المحددة الخطوة الأولى لضمان نجاح معالجة سطح وسادات اللحام.

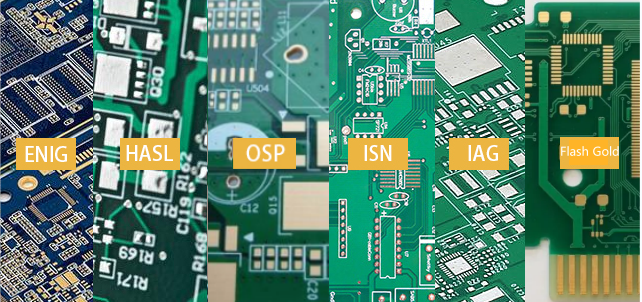

طرق معالجة السطح

HASL (تسوية اللحام بالهواء الساخن) هي طريقة شائعة لمعالجة أسطح وسادات اللحام. تتضمن غمر الوسادات في لحام منصهر ثم استخدام تدفق الهواء لنفخ اللحام الزائد، مما ينتج عنه سطح مسطح للوسادة. تُعد HASL طريقة فعالة من حيث التكلفة ومناسبة للإنتاج بكميات كبيرة. ومع ذلك، نظرًا لأن اللحام يترك طبقة من الطلاء المعدني على وسادات اللحام، فقد يؤثر ذلك على أبعاد الوسادات ومسافاتها. ENIG (النيكل الخامل بالغمر الذهبي) هي طريقة شائعة وعالية الأداء لمعالجة أسطح وسادات اللحام. تتضمن هذه الطريقة ترسيب طبقة من النيكل الكيميائي على سطح وسادات اللحام، تليها طبقة من الذهب فوق النيكل الكيميائي. توفر هذه الطريقة لمعالجة السطح تسطيحًا ممتازًا ومقاومة للتآكل وموثوقية، مما يجعلها مناسبة للتطبيقات ذات متطلبات عملية لحام عالية. ومع ذلك، فإن طريقة ENIG باهظة الثمن وهي أكثر ملاءمة للإنتاج بكميات كبيرة من الصغيرة إلى المتوسطة والتطبيقات عالية الأداء. مادة OSP (مادة عضوية حافظة للحام) هي طريقة صديقة للبيئة لمعالجة أسطح وسادات اللحام. تتضمن هذه الطريقة تكوين طبقة واقية عضوية على سطح وسادات اللحام لحمايتها من الأكسدة والتآكل. تتميز طريقة OSP بمزايا مثل انخفاض التكلفة وثبات أداء اللحام، مما يجعلها مناسبة للإنتاج بكميات صغيرة ومتوسطة والتطبيقات التي تُستخدم لمرة واحدة. مع ذلك، فإن وسادات اللحام المعالجة بـ OSP معرضة للخدش الميكانيكي والتآكل الكيميائي، مما يتطلب معالجة دقيقة وحماية أثناء العملية.

التحكم في معالجة السطح

بغض النظر عن الطريقة المختارة لمعالجة سطح وسادات اللحام، يُعدّ التحكم في معايير وظروف عملية المعالجة السطحية أمرًا بالغ الأهمية لضمان الاتساق والاستقرار. على سبيل المثال، في حالة طريقة HASL، من الضروري التحكم في درجة حرارة اللحام وسرعة تدفق الهواء لضمان توزيع اللحام بالتساوي وتفريغه بالكامل. في حالة طريقة ENIG، من المهم التحكم في سمك وتجانس طلاءات النيكل والذهب الخالية من الكهرباء. أما في حالة طريقة OSP، فمن الضروري التحكم في سمك وجودة الغشاء الواقي. من خلال وضع أنظمة صارمة لمراقبة العملية وفحص الجودة، يمكن ضمان استقرار وموثوقية معالجة سطح وسادات اللحام.

العامل الرئيسي 4: التحكم الدقيق في عملية فتح قناع اللحام

يُعدّ التحكم الدقيق في عملية فتح قناع اللحام عاملاً أساسياً لضمان جودة واتساق فتح قناع اللحام على الوسادات. تتضمن هذه الخطوة التحكم في جوانب مختلفة وضبطها، مثل اتساق تطبيق مادة قناع اللحام، ودقة إزالتها، ومعايير المعالجة الحرارية للوسادات. أولاً، يُعدّ الطلاء الموحد أحد العوامل الرئيسية. يجب وضع مادة قناع اللحام بالتساوي والسلاسة، بما يتوافق مع حجم وشكل وسادات اللحام. قد يؤدي الطلاء غير المتساوي أو العيوب إلى تغطية غير كاملة أو زائدة لقناع اللحام في منطقة فتحة قناع اللحام، مما يؤثر على جودة وصلة اللحام. لذلك، من الضروري ضمان التطبيق الموحد لمادة قناع اللحام من خلال تحسين عملية الطلاء، واختيار معدات الطلاء المناسبة، وضبط معايير الطلاء. علاوة على ذلك، تُعد دقة التقشير عاملاً حاسماً أيضاً. بعد وضع مادة قناع اللحام، يكون التقشير ضرورياً لإنشاء منطقة الفتح. تؤثر دقة التقشير بشكل مباشر على المنطقة المكشوفة من وسادة اللحام ووضوح الحدود. قد تؤدي مساحات التقشير الكبيرة أو الصغيرة إلى ضعف اللحام وتأثره. لذلك، أثناء عملية التقشير، من الضروري ضمان دقة واستقرار أداة التقشير واتباع معايير عملية التقشير الصحيحة لتحقيق نتائج تقشير متسقة. بالإضافة إلى ذلك، يجب التحكم بدقة في معايير المعالجة الحرارية لوسادات اللحام. تتضمن المعالجة الحرارية عمليتي التسخين المسبق والمعالجة. يؤثر التحكم في درجة حرارة التسخين المسبق ووقته بشكل مباشر على التصاق مادة قناع اللحام وثباتها، بينما يؤثر التحكم في درجة حرارة ووقت المعالجة على درجة تصلب مادة قناع اللحام ومقاومتها للحرارة. لذلك، أثناء عملية المعالجة الحرارية، من الضروري ضبط معايير درجة الحرارة والوقت المناسبة بدقة بناءً على خصائص مادة قناع اللحام ومتطلبات التصنيع، لضمان استقرار وثبات عملية المعالجة الحرارية. لتحقيق تحكم دقيق في عملية فتح قناع اللحام، يلزم استخدام معدات متطورة وتقنيات مراقبة العمليات في عملية التصنيع. توفر معدات الطلاء الآلية وأدوات التجريد دقة وثباتًا أعلى. بالإضافة إلى ذلك، يُمكّن استخدام أنظمة المراقبة والتغذية الراجعة الآنية من الكشف عن معلمات العملية وتعديلها بسرعة لضمان استيفاء جودة فتح قناع اللحام لكل وسادة للمتطلبات. باختصار، يُعدّ التحكم الدقيق في عملية فتح قناع اللحام أحد العوامل الرئيسية لتحقيق أقصى فعالية له. فمن خلال تحسين تجانس الطلاء، والتحكم في دقة التجريد، وضبط معلمات المعالجة الحرارية بدقة، يُمكن ضمان جودة واستقرار واتساق فتح قناع اللحام.سيؤدي هذا إلى توفير مستوى أعلى من الموثوقية والأداء في عملية اللحام أثناء تصنيع PCB، وبالتالي تحسين جودة المنتج بشكل عام.

العامل الرئيسي الخامس: فحص الجودة والتحكم فيها

يلعب فحص ومراقبة الجودة دورًا حاسمًا في تعظيم فعالية فتح قناع اللحام على لوحات الدوائر المطبوعة. من خلال إجراء فحص ومراقبة دقيقين لفتح قناع اللحام، يمكن ضمان استقرار جودة المنتج وثباتها. فيما يلي بعض الطرق الشائعة لفحص ومراقبة الجودة، والتي سيتم وصفها بالتفصيل. الفحص البصري: يُعد الفحص البصري من أكثر طرق الفحص شيوعًا وأبسطها. يتضمن ذلك مراقبة تغطية فتحة قناع اللحام على الوسادات بصريًا للتحقق من أي عيوب أو انفصال أو مناطق ذات تغطية غير كاملة. يمكن للعمال استخدام عدسة مكبرة أو مجهر لإجراء فحص أكثر تفصيلًا. تتيح هذه الطريقة الكشف السريع عن المشكلات الواضحة، ولكنها قد لا تتمكن من اكتشاف العيوب الصغيرة.

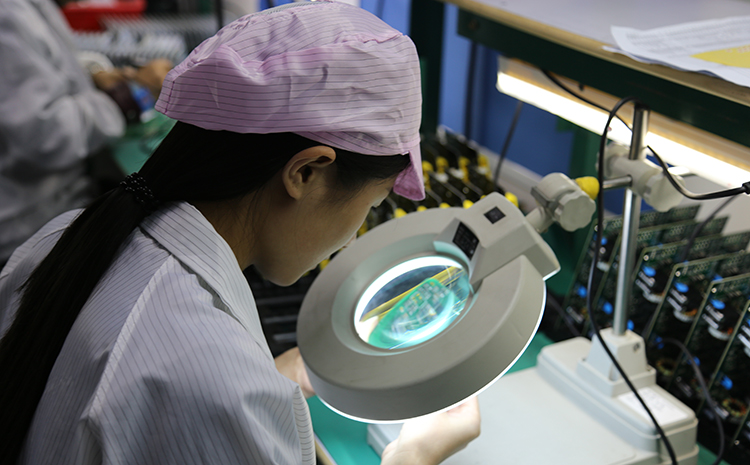

الفحص البصري

فحص الأشعة السينية: يمكن أن يوفر فحص الأشعة السينية معلومات أكثر تفصيلاً ودقة حول فتح قناع اللحام. باستخدام معدات الأشعة السينية، يمكن ملاحظة حالة التصفيح وسمك الطلاء وحالة التقشير لفتح قناع اللحام. يمكن لطريقة الاختبار غير المدمرة هذه اكتشاف العيوب الصغيرة والتناقضات وتوفير صور عالية الدقة للتحليل والتقييم. اختبار قوة التقشير: يعد اختبار قوة التقشير أحد المؤشرات الرئيسية لتقييم جودة فتح قناع اللحام. تطبق طريقة الاختبار هذه قوة لقياس قوة الالتصاق بين مادة قناع اللحام والوسادات. يتم استخدام جهاز اختبار مخصص لتطبيق القوة تدريجيًا على الوسادات، ويتم تسجيل مقدار القوة المطلوبة لتقشير مادة قناع اللحام. تشير قوة التقشير الأعلى إلى التصاق جيد بين مادة قناع اللحام والوسادات، مما يضمن جودة مستقرة. بالإضافة إلى طرق الفحص المحددة هذه، من الضروري أيضًا إنشاء نظام شامل لمراقبة الجودة لضمان اتساق واستقرار فتح قناع اللحام. يتضمن ذلك وضع مواصفات ومعايير واضحة للعملية، وتدريب الموظفين لضمان الاتساق التشغيلي، وإنشاء نظام سجلات وتوثيق قابل للتتبع. أثناء عملية مراقبة الجودة، من الضروري أيضًا جمع البيانات وتحليلها في الوقت المناسب، ومراقبة المقاييس والاتجاهات الرئيسية أثناء عملية الإنتاج. من خلال التحليل الإحصائي وتقنيات استخراج البيانات، يمكن تحديد المشكلات المحتملة وفرص التحسين، ويمكن تنفيذ الإجراءات التصحيحية المقابلة. بالإضافة إلى ذلك، يُعد الحفاظ على التواصل والتعاون الوثيق مع الموردين والشركاء جانبًا مهمًا من جوانب مراقبة الجودة. يضمن بناء علاقات تعاونية قوية تلبية معايير ومتطلبات الجودة في كل مرحلة من مراحل سلسلة التوريد، مما يضمن اتساق المنتج وموثوقيته. يُعد تعظيم تأثير فتح قناع اللحام على وسادات PCB عاملاً مهمًا في ضمان موثوقية لوحة الدائرة. من خلال تصميم مناطق دقيقة لفتح قناع اللحام، واختيار مواد قناع اللحام المناسبة، وإجراء المعالجة السطحية المناسبة على الوسادات، وتنفيذ مراقبة دقيقة للعملية، وإجراء فحص ومراقبة جودة صارمة، يمكننا ضمان جودة واستقرار فتح قناع اللحام. إن أخذ هذه العوامل الرئيسية وأفضل الممارسات في الاعتبار أثناء عملية تصنيع PCB يمكن أن يعزز أداء المنتج وموثوقيته وكفاءة الإنتاج، وبالتالي تلبية متطلبات التطبيق المختلفة.
